Rumah / Produk / Mesin Pemutar Tunggal Kantilever / Mesin Pemutar Tunggal Kantilever Tipe Terintegrasi Tugas Ringan (Penggulung Eksternal dan Pengambilan Aktif)

Mesin Pemutar Tunggal Kantilever Tipe Terintegrasi Tugas Ringan (Penggulung Eksternal dan Pengambilan Aktif) Manufacturers

Kembalikan daftarnya
Mesin Pemutar Tunggal Kantilever

Mesin Pemutar Tunggal Kantilever Tipe Terintegrasi Tugas Ringan (Penggulung Eksternal dan Pengambilan Aktif)

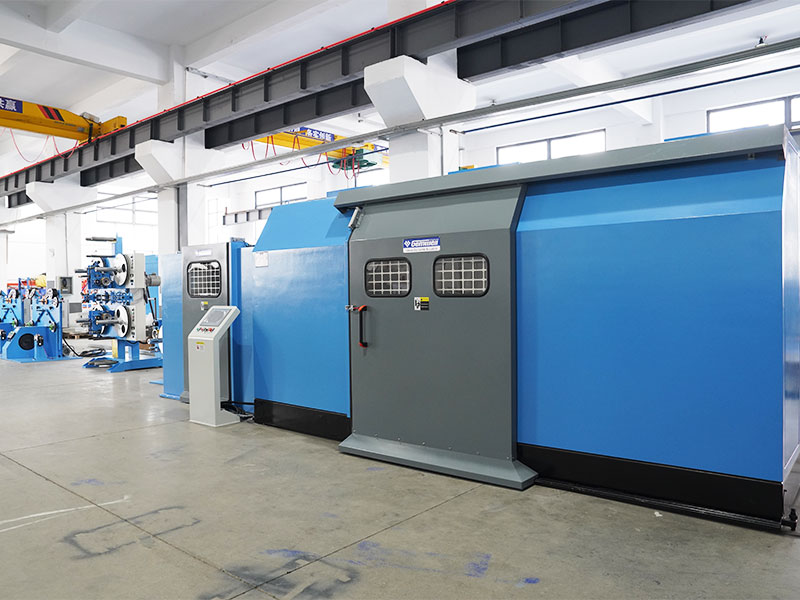

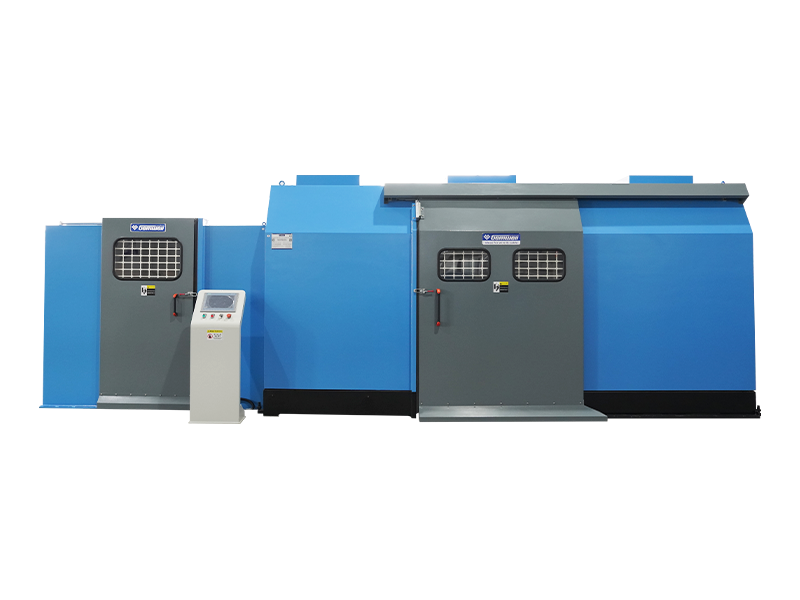

Kantilever yang terdampar dan penggulung eksternal dihubungkan sebagai satu bagian dan diputar secara serempak dari Mesin Pemutar Tunggal Kantilever Tipe Terintegrasi Tugas Ringan (Penggulung Eksternal dan Pengambilan Aktif). Reel pengambil dilengkapi dengan penggerak motor independen, dan berputar secara konsentris dengan kantilever yang terdampar. Motor kantilever yang terdampar menggerakkan kantilever yang terdampar dan bagian berputar penggulung eksternal untuk berputar secara serempak pada kecepatan konstan; motor pengambil menggerakkan spindel pengambil untuk berputar pada kecepatan yang bervariasi. Penggulung eksternal terdiri dari roda penggulung dan beberapa katrol tegangan multi-alur. Motor menggerakkan roda penggulung untuk berputar, menggerakkan kabel untuk maju dan memutar dengan kecepatan linier yang konstan. Ketika katrol tegangan multi-alur bergerak maju dan mundur sepanjang sumbu, ia mengeluarkan sinyal tegangan untuk mengontrol spindel pengambil guna mengatur kecepatan. Perbedaan kecepatan terbentuk karena  kecepatan kantilever yang konstan dan kecepatan spindel pengambil yang bervariasi. Rasio perbedaan kecepatan rotasi tergantung pada pengaturan pitch stranding. Kabel yang dipilin dililitkan ke kumparan oleh kekuatan motor pengambil karena perbedaan kecepatan. Saat kabel menumpuk di gulungan dari kosong hingga penuh, diameternya meningkat secara bertahap. Sistem kontrol secara otomatis menyesuaikan kecepatan variabel motor pengambil, dan diferensial secara otomatis melintang ke kecepatan putaran variabel ketiga ke poros pengambil. Ini adalah bagaimana produksi kabel bengkok dipertahankan pada kecepatan saluran yang konstan. Mesin ini dapat dilengkapi dengan berbagai jenis peralatan bantu seperti rak pembayaran, mesin pembungkus berputar tengah, dan mesin pembungkus memanjang untuk mewujudkan puntiran berbagai kabel dengan diameter luar dalam 10mm. Ini memiliki efisiensi produksi yang tinggi, kesalahan yang rendah, dan produk kawat jadi memiliki indikator kinerja yang sangat baik. Jenis ini cocok untuk kabel terdampar yang memerlukan kualifikasi kinerja lebih tinggi.

Pertanyaan +
PRAV：Mesin Pemutar Tunggal Kantilever Tipe Terpisah Tugas Berat (Penggulung Eksternal dan Pengambilan Torsi)
BERIKUTNYA：Mesin Pemutar Tunggal Kantilever Tipe Pengambil Diferensial Kecepatan (Tanpa Katrol Penggulung)
Product Details

KOMPONEN

● Stand pembayaran
● Konsentrator kawat
● Pemesinan tap memanjang dengan tegangan konstan - opsional

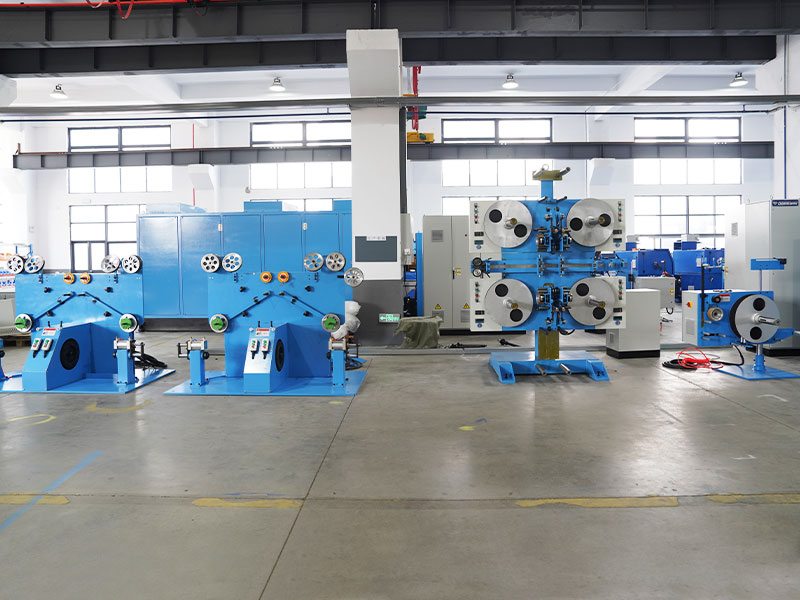

● Mesin perekam memanjang empat kepala - opsional
● Mesin perekam putar tengah - opsional
● Penggulung rotasi multi-alur roda ganda
● Mesin Pemutar Tunggal Kantilever Tipe Terintegrasi Tugas Ringan (Penggulung Eksternal dan Pengambilan Aktif)
● Sistem Pengendalian
● Peralatan bantu periferal dapat disesuaikan


SPESIFIKASI TEKNIS

Parameter teknis utama tipe 800 tipe 1000
Jenis kawat yang cocok Terutama cocok untuk kabel terdampar kabel UTP, FTP dan kabel multi inti lainnya, juga untuk kabel frekuensi tinggi berukuran kecil, kawat rantai tarik, kabel kontrol dan kabel terdampar lainnya.
Spesifikasi kawat inti Ø1.5-3.0
Diameter luar kawat yang terdampar Ø4-9
Spesifikasi pembayaran 400-500 400-630

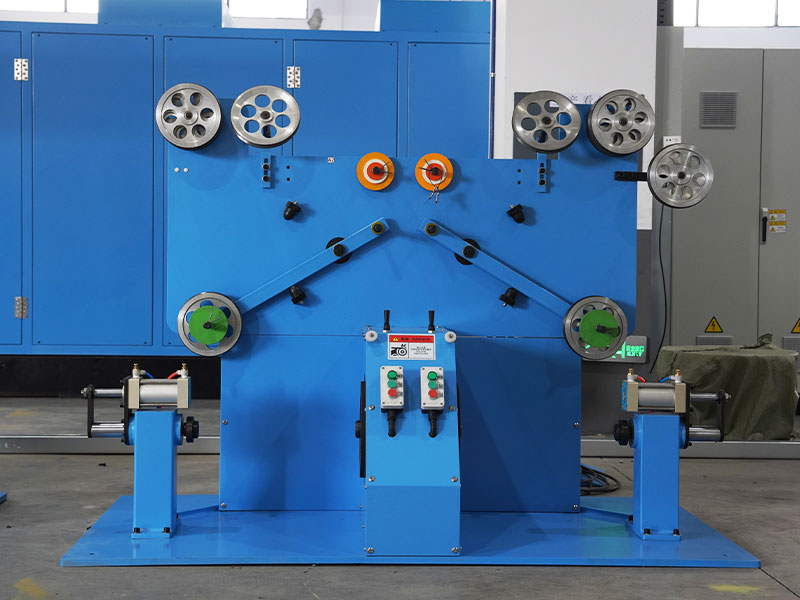

Jenis pembayaran Ini dapat dikonfigurasi dengan berbagai dudukan daya atau pembayaran pasif seperti tipe poros, tipe tanpa poros, tipe putaran belakang, dll
Spesifikasi pengambilan 800x600 1000x750
Lubang bagian dalam kumparan Ø80 Ø127

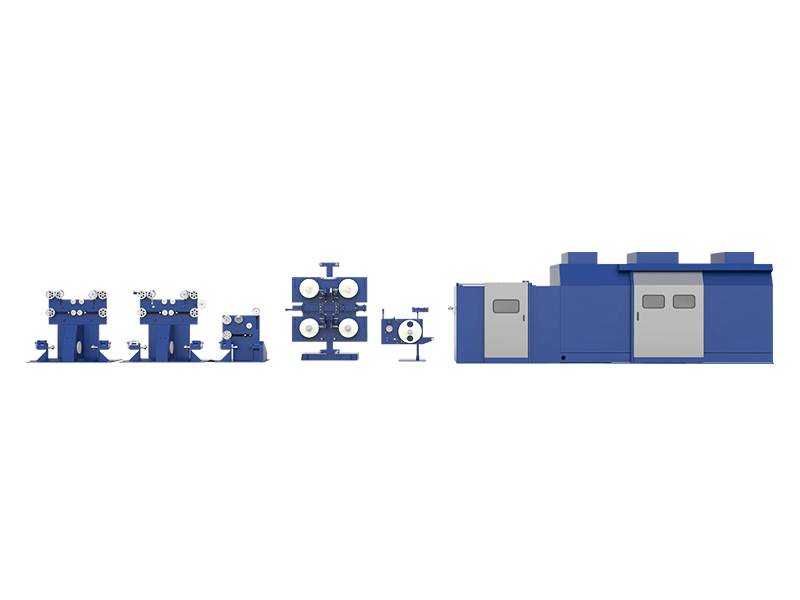

Struktur mesin secara keseluruhan Ambil garis tengah model utama putaran tunggal sebagai sumbu, jalur produksi dari pembayaran hingga pengambilan didistribusikan secara linier dalam struktur tipe terpisah.
Mati terdampar Cetakan dipasang pada lubang cetakan di belakang konsentrator kawat, dengan diameter luar cetakan standar 25.
Metode memutar ke belakang Konfigurasi standar tidak memiliki fungsi back-twist, namun pembayaran back-twist dapat disesuaikan untuk mencapai bebas torsi dan fleksibilitas selama pemasangan kabel.
Rasio memutar kembali Konfigurasi standar tidak memiliki rasio putaran belakang dan produk memiliki tekanan internal. Pembayaran back-twist dapat disesuaikan dengan rasio back-twist mulai dari 0% hingga 120%
Arah terdampar S/Z
Kecepatan putaran mesin puntir tunggal MAKS800RPM MAKS700RPM
Kisaran kecepatan kawat 30-150
Pitch kawat yang dipelintir 50-300
Akurasi nada Saat beroperasi pada kecepatan konstan, akurasi nada berada dalam ±1,5 mm. Selama proses start/stop, akurasi nada berada dalam ±3mm.
Bahan kantilever Struktur lengan spiral silinder paduan aluminium yang ringan dan tahan udara rendah.
Kekuatan kantilever 30KW 45KW
Rem mesin utama Rem cakram hidrolik
Tipe penggulung Penggulung roda ganda alur tunggal. Bodi yang berputar dan spindel kawat rangka utama dihubungkan langsung melalui kopling fleksibel ban. Roda penggulung adalah roda tetap, dan tenaga motor eksternal menggerakkan putaran roda penggulung melalui struktur mekanis. Roda yang digerakkan adalah roda bebas yang mampu melakukan gerak bolak-balik linier. Motor servo eksternal mentransmisikan tegangan konstan ke roda yang digerakkan melalui transmisi mekanis.
Diameter roda penggulung Ø320
kekuatan penggulung 7.5KW
Motor tegangan roda yang digerakkan Motor servo 3,7KW
Pengangkatan gulungan tuan rumah Pengangkatan listrik palet hidrolik
Metode pengencangan gulungan Reel pengambil pengencang mur kerucut atas
Reel Memuat berat MAKS600KG MAKS1000KG
Kekuatan reel pengambil 30KW 45KW
Pengaturan posisi kawat pengambil 1,5kW
Deteksi habisnya material hasil pembayaran Alarm dan otomatis berhenti bila kabel inti akan habis/alarm dan otomatis berhenti bila kabel putus.
Jenis ketegangan pembayaran Standarnya adalah mengatur tegangan dengan memindahkan atau menambah/menghilangkan balok beban, dan juga dapat disesuaikan untuk mengatur tegangan dengan menggunakan motor servo.
Tipe tegangan take-up Roda penggerak penggulung putar dan motor servo tegangan menghasilkan tegangan melalui transmisi sabuk. Roda yang digerakkan mengeluarkan sinyal tegangan ketika ditarik oleh perpindahan kawat dan mengontrol serta mengirimkan umpan balik kecepatan PID motor pengambil.
Bahan rekaman AL, MYLAR, Pita katun, Kain bukan tenunan
Diameter luar gulungan pita MAKSØ400
Lebar pita 5-35mm
Lubang gulungan kaset 50.8/76 Universal
Merekam kekuatan 2.2KW
Kecepatan merekam MAKS1800RPM
Merekam unit tegangan Standar untuk menggunakan kopling bubuk magnetik, kopling histeresis dapat disesuaikan.
Panjang penyimpanan strip rekaman 400mm, ganti strip tanpa memotong kawat.
Pemeriksaan kerusakan strip Berhenti otomatis ketika strip hampir habis dan rusak
Tingkat tumpang tindih 0-50%, pengaturan program
Unit tegangan pita memanjang Standar untuk menggunakan kopling bubuk magnetik, kopling histeresis dapat disesuaikan.
Cetakan pita memanjang Tabung pembungkus jahitan jenis lain dapat disesuaikan.
Tampilan ketegangan Standar tanpa tampilan ketegangan. Sensor tekanan digital tipe komunikasi, alarm tegangan berlebih, dan pematian otomatis dapat disesuaikan.
Manajemen rumus Sistem manajemen formulasi khusus memungkinkan data seperti tegangan, suhu, diameter ekstrinsik, pitch, S/Z, jarak belitan saluran, dan tekanan barometrik dimasukkan ke dalam PLC, sehingga mendukung pengumpulan dan impor data untuk produksi digital.
Perlindungan keamanan Deteksi otomatis dan prediksi suhu/getaran/kebisingan/tekanan dapat disesuaikan sesuai dengan desain standar CE/CSA/UL.
Deteksi percikan Penguji percikan dapat disesuaikan.
Standar daya Standarnya adalah 3 fase 380V/50Hz dan catu daya dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Kecepatan Efisien: Kantilever puntir tunggal menjalani pengujian dan kalibrasi keseimbangan statis dan dinamis, sehingga menghasilkan lebih sedikit getaran dan kebisingan yang rendah. Spindel utama beroperasi dengan kecepatan tinggi secara terus menerus tanpa menghasilkan panas, menjamin kecepatan yang efisien.

● Nada Akurat: Penggulung berputar eksternal menggerakkan beberapa helai gerakan kawat, menciptakan nada yang akurat dan stabil sebelum mesin puntir utama. Karena diameter bawah roda penggulung yang konstan dan tidak adanya faktor pengganggu lainnya, nadanya tetap presisi dan stabil.

● Ketegangan stabil: Torsi yang dihasilkan oleh motor servo disalurkan ke roda penggerak pada penggulung yang berputar, dan tegangan pengambilan dijaga konstan dari gulungan kosong hingga gulungan penuh, sehingga kabel yang sudah jadi tidak rusak karena ukuran gulungan yang dimuat.

● Pengaturan kawat yang efisien: Proses penataan kawat mengadopsi struktur berbentuk kotak, dimana gulungan kawat bergerak maju mundur dalam garis lurus bersama dengan kotak pengambil kawat, sehingga memastikan susunan kawat tertata rapi.

● Kurang Membungkuk: Desain penggulung penggulung dan roda pemandu kawat mengadopsi diameter besar, mengurangi pembengkokan kawat dan menghindari kerusakan pada pitch.

● Pengoperasian yang Lebih Mudah: Basis mesin bebas hambatan, tanpa ada jalur perayapan. Kumparan kawat dapat langsung dimasukkan ke dalam mesin untuk bongkar muat, sehingga memudahkan pengoperasian.

● Cerdas: Manajemen resep, memungkinkan pengambilan resep SOP dengan sekali klik, persiapan sekali klik untuk memulai, dan aktivasi sekali klik; Umpan balik dinamis pada pitch twist dan pengembalian torsi disediakan, deteksi kesalahan, deteksi kerusakan kabel, meter-ke-shutdown, kontrol cerdas.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan penggunaan kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Selama ada jaringan komunikasi di negara atau wilayah mana pun, layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diterapkan dengan cepat.
