Rumah / Produk / Mesin Pemutar Tunggal Kantilever / Mesin Pemutar Tunggal Kantilever Tipe Pengambil Diferensial Kecepatan (Tanpa Katrol Penggulung)

Mesin Pemutar Tunggal Kantilever Tipe Pengambil Diferensial Kecepatan (Tanpa Katrol Penggulung) Manufacturers

Kembalikan daftarnya
Mesin Pemutar Tunggal Kantilever

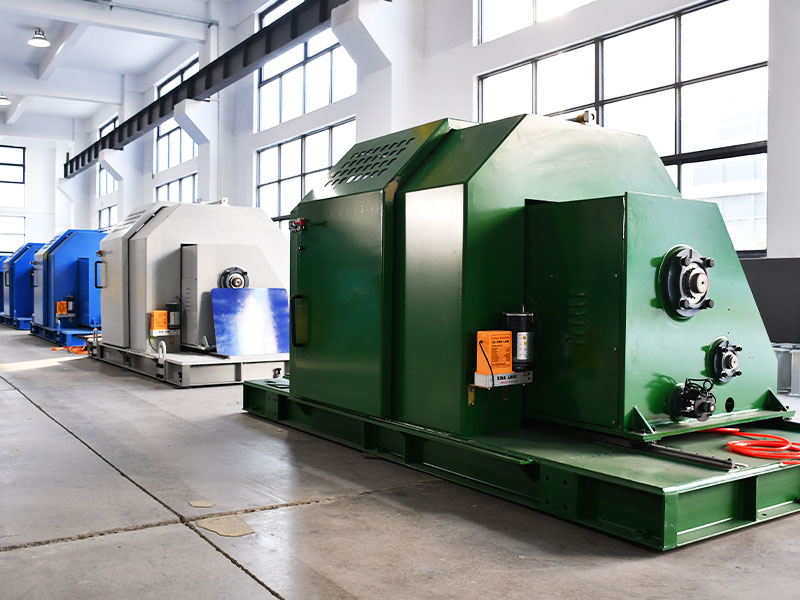

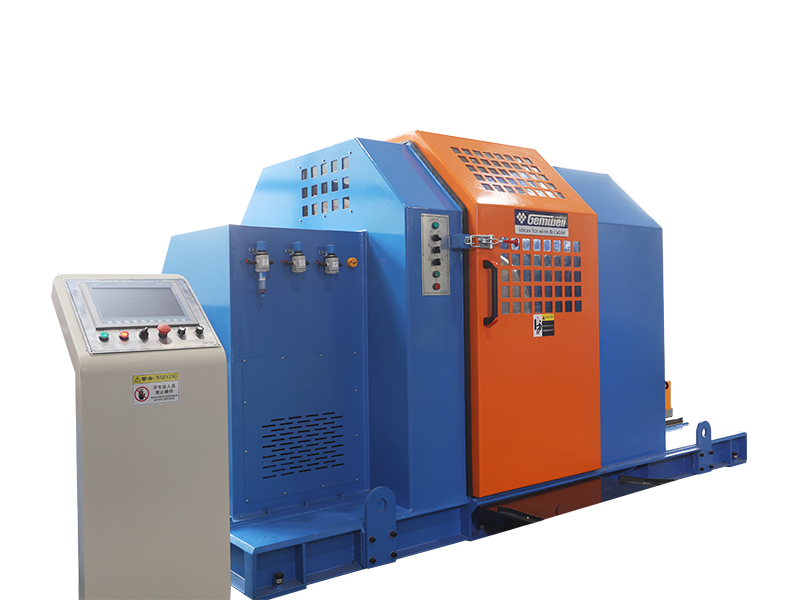

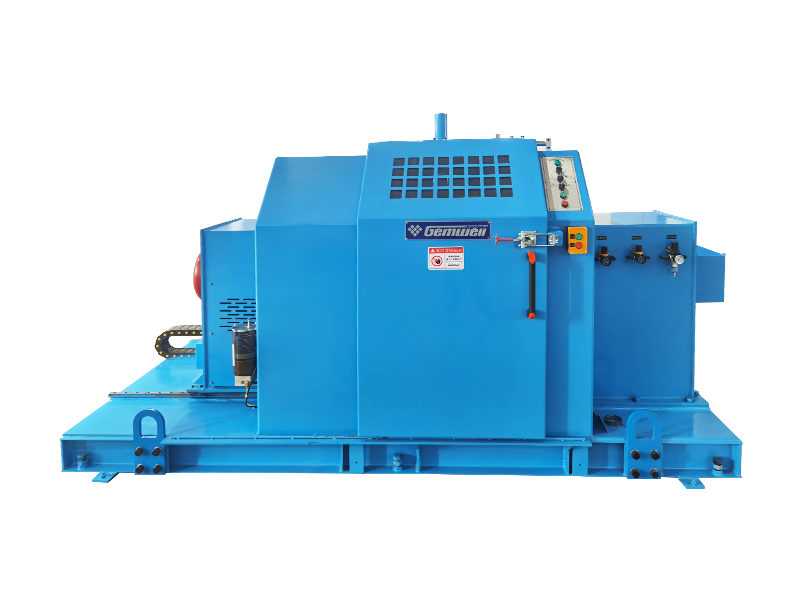

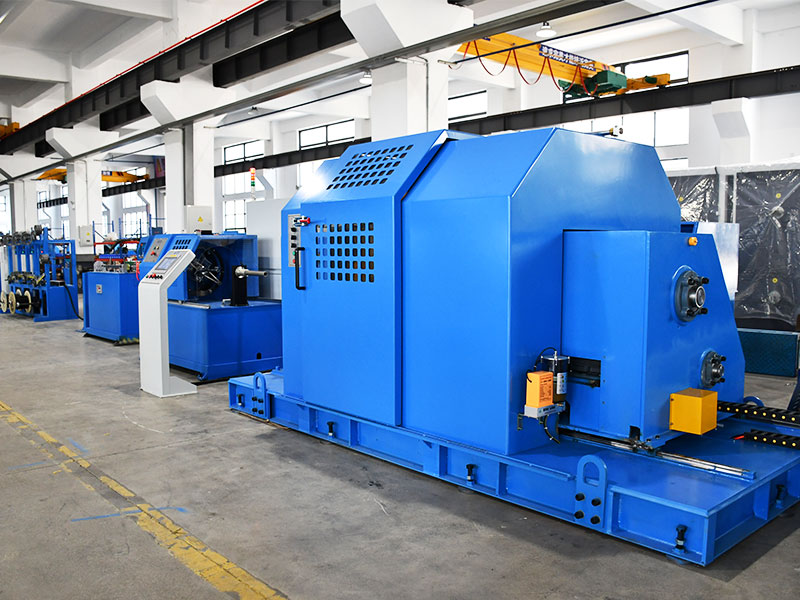

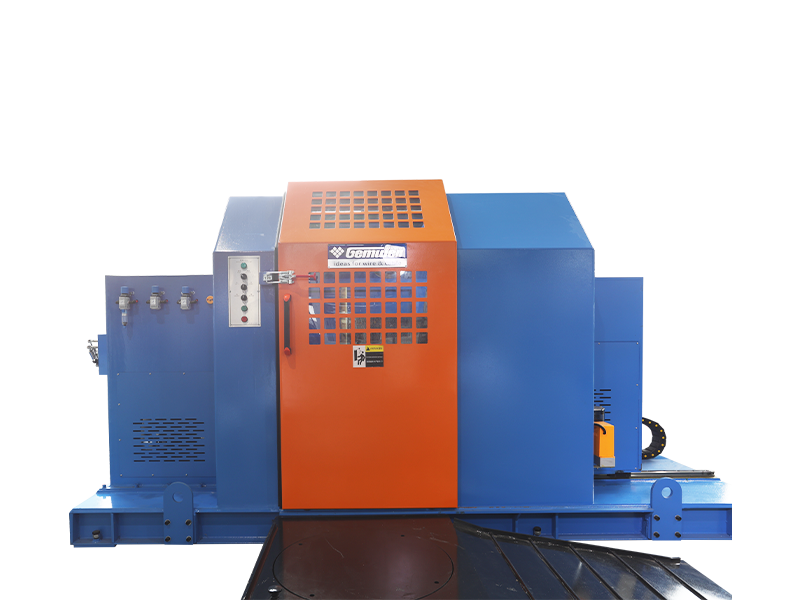

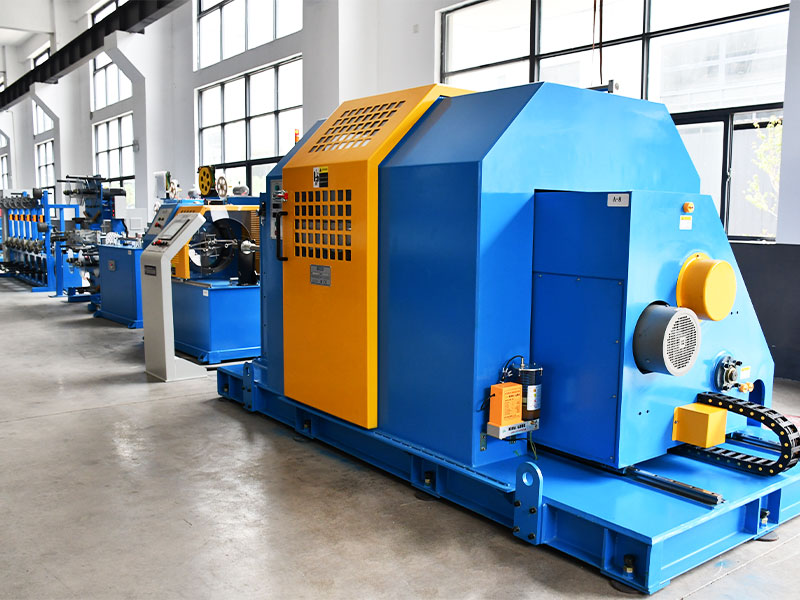

Mesin Pemutar Tunggal Kantilever Tipe Pengambil Diferensial Kecepatan (Tanpa Katrol Penggulung)

Mesin Twisting Tunggal Kantilever Tipe Take-Up Diferensial Kecepatan (Tanpa Katrol Capstan) mempunyai poros transmisi mekanis antara stranding cantilever dan take-up melalui poros transmisi dan diferensial. Motor kantilever yang terdampar menggerakkan kantilever yang terdampar dan diferensial untuk berputar secara serempak pada kecepatan konstan, mentransmisikan kecepatan konstan pertama ke diferensial; motor di ujung pengambilan mentransmisikan kecepatan variabel kedua ke diferensial dengan kecepatan variabel. Kecepatan konstan pertama dan kecepatan variabel kedua digabungkan menjadi kecepatan variabel ketiga untuk menggerakkan spindel pengambil untuk memutar dan mengambil kawat. Perbedaan kecepatan putaran terbentuk antara kecepatan putaran konstan dari stranding cantilever dan kecepatan putaran variabel dari spindel pengambil. Rasio perbedaan kecepatan rotasi tergantung pada pengaturan pitch stranding. Kabel yang dipilin dililitkan pada kumparan karena perbedaan kecepatan. Ketika kabel terakumulasi pada kumparan dari kosong ke penuh, diameternya meningkat secara bertahap. Sistem kontrol secara otomatis menyesuaikan kecepatan variabel kedua motor spindel pengambil, dan diferensial secara otomatis berpindah ke kecepatan rotasi variabel ketiga ke spindel pengambil. Ini adalah bagaimana produksi kabel bengkok dipertahankan pada kecepatan saluran yang konstan. Mesin ini dapat dilengkapi dengan berbagai jenis peralatan bantu seperti rak pembayaran, mesin taping berputar tengah, dan mesin taping memanjang untuk mewujudkan puntiran berbagai kabel dengan diameter luar dalam 25mm menjadi kabel. Ini memiliki efisiensi produksi yang tinggi, kesalahan rendah, dan kinerja berbiaya tinggi.

Pertanyaan +
PRAV：Mesin Pemutar Tunggal Kantilever Tipe Terintegrasi Tugas Ringan (Penggulung Eksternal dan Pengambilan Aktif)
BERIKUTNYA：Tidak ada produk berikutnya
Product Details

KOMPONEN

● Stand pembayaran

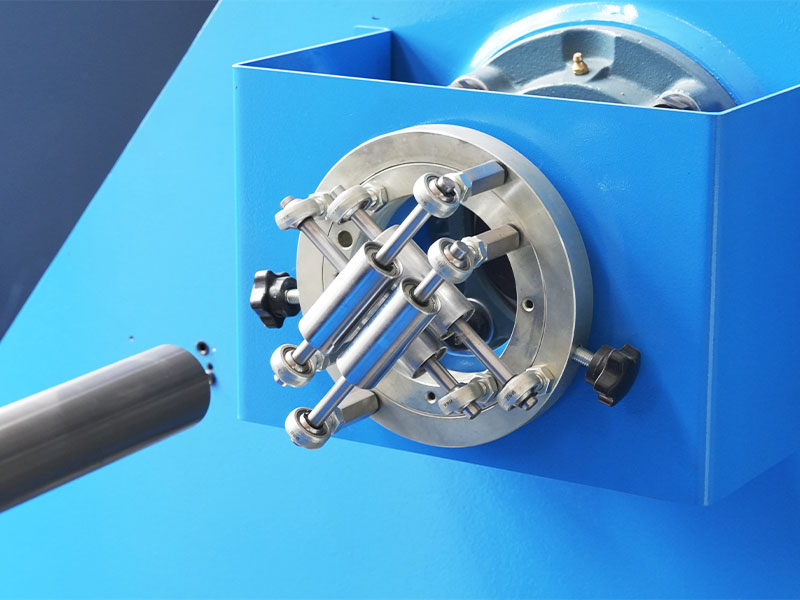

● Konsentrator kawat

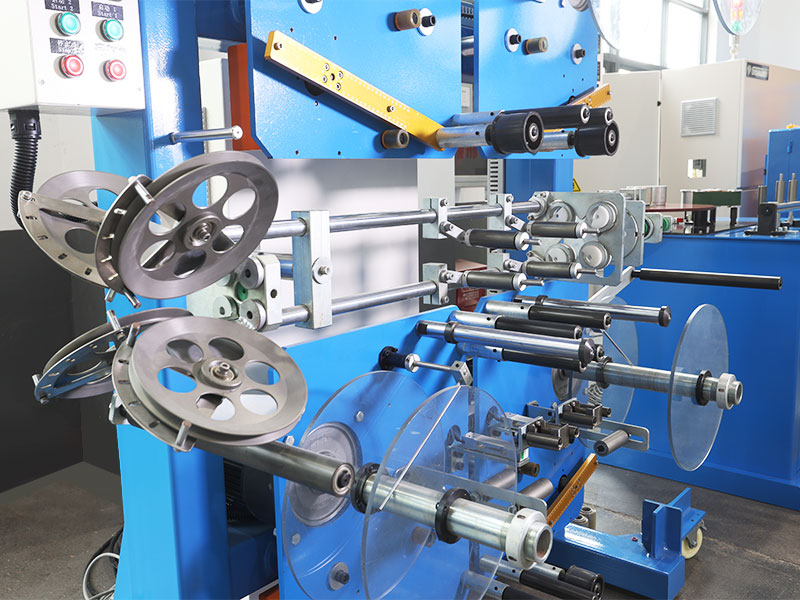

● Pemesinan tap memanjang dengan tegangan konstan - opsional

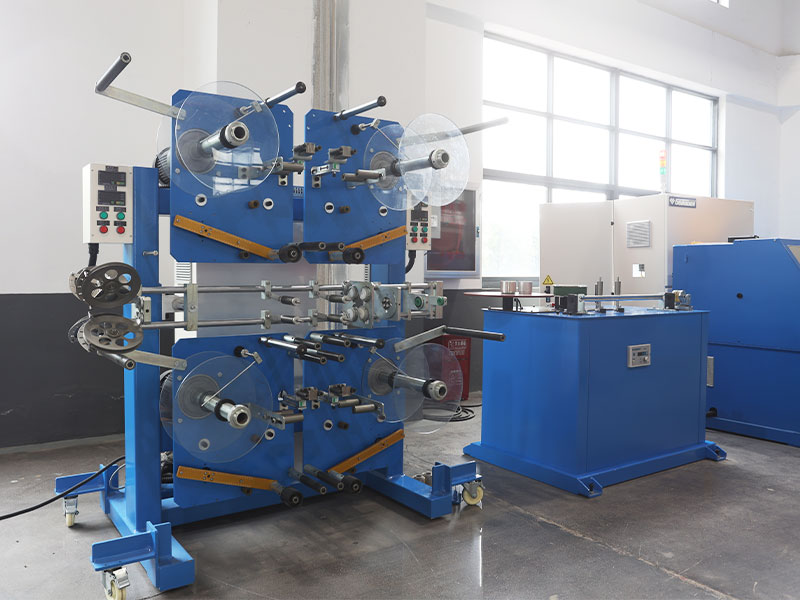

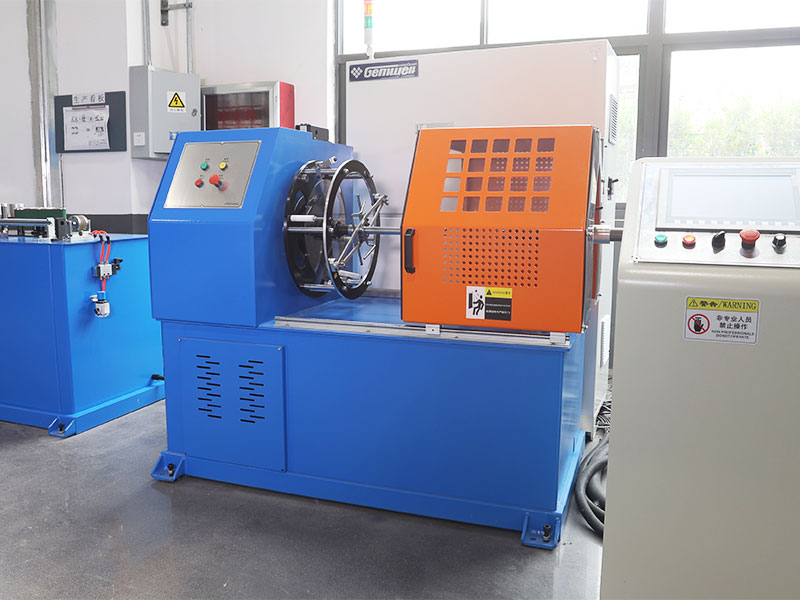

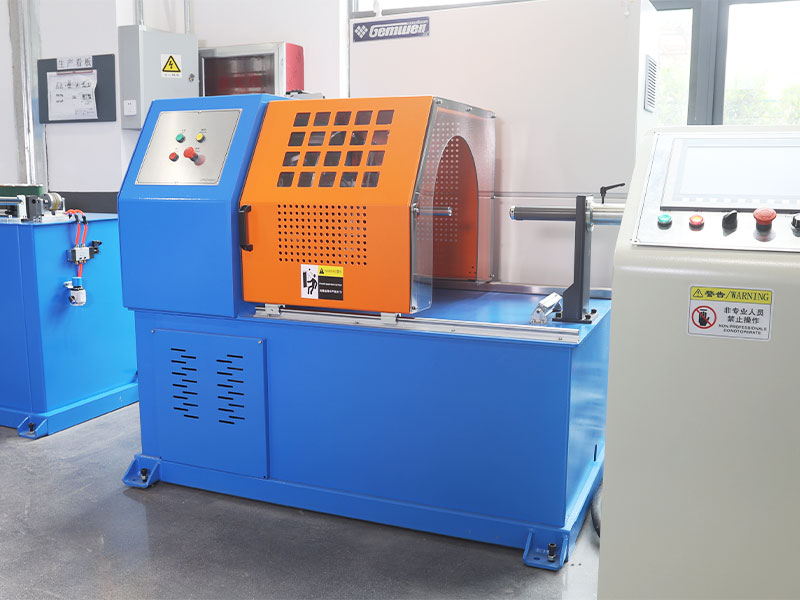

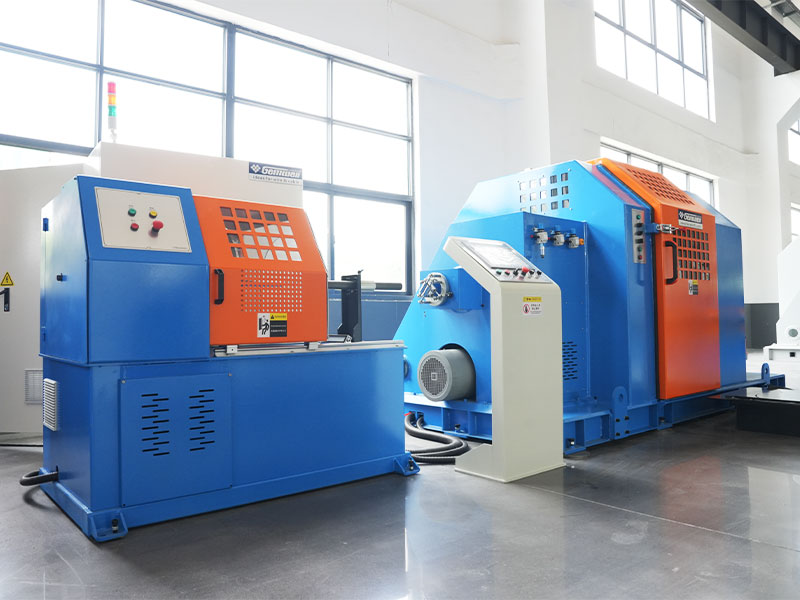

● Mesin perekam putar tengah - opsional
● Mesin Pemutar Tunggal Kantilever Tipe Pengambil Diferensial Kecepatan (Tanpa Katrol Penggulung)
● Sistem Pengendalian
● Peralatan bantu periferal dapat disesuaikan


SPESIFIKASI TEKNIS

Parameter teknis utama Tipe 630 tipe 800 tipe 1000 tipe 1250
Jenis kawat yang cocok Mesin ini cocok untuk memutar dan memasang kabel kabel multi inti lunak, termasuk kabel frekuensi tinggi, kabel data, kabel komputer, dan kabel daya.
Spesifikasi kawat inti Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
Diameter luar kawat yang terdampar Ø3-8 Ø5-12 Ø7-18 Ø10-25
Spesifikasi pembayaran 400-500 400-630 400-630 630-800
Jenis pembayaran Ini dapat dikonfigurasi dengan berbagai dudukan daya atau pembayaran pasif seperti tipe poros, tipe tanpa poros, tipe putaran belakang, dll
Spesifikasi pengambilan 630x475 800x600 1000x750 1250x950
Lubang bagian dalam kumparan Ø80 Ø80 Ø127 Ø127

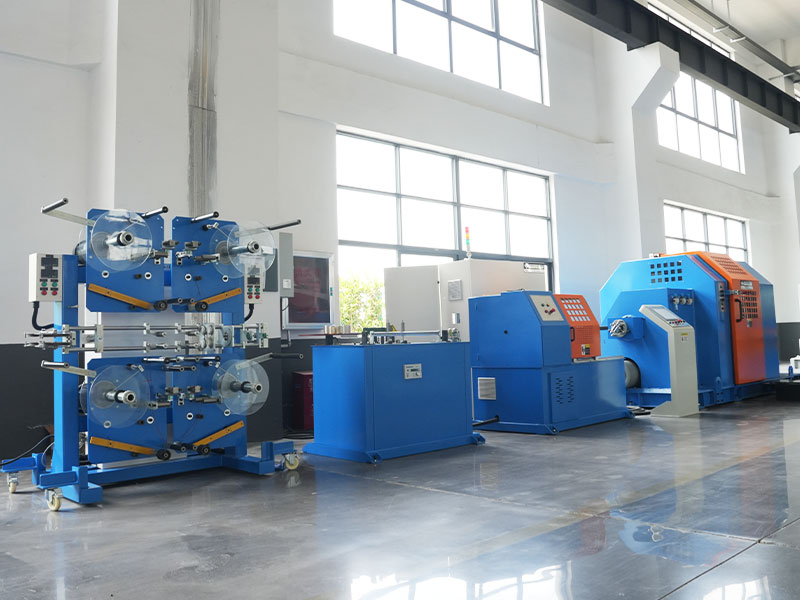

Struktur mesin secara keseluruhan Ambil garis tengah model utama putaran tunggal sebagai sumbu, jalur produksi dari pembayaran hingga pengambilan didistribusikan secara linier dalam struktur tipe terpisah.
Mati terdampar Cetakan dipasang pada lubang cetakan di belakang konsentrator kawat, dengan diameter luar cetakan standar 25.
Metode memutar ke belakang Konfigurasi standar tidak memiliki fungsi back-twist, namun pembayaran back-twist dapat disesuaikan untuk mencapai bebas torsi dan fleksibilitas selama pemasangan kabel.
Rasio memutar kembali Konfigurasi standar tidak memiliki rasio putaran belakang dan produk memiliki tekanan internal. Pembayaran back-twist dapat disesuaikan dengan rasio back-twist mulai dari 0% hingga 100%
Arah terdampar S/Z
Kecepatan putaran mesin puntir tunggal MAKS900RPM MAKS750RPM MAKS600RPM MAKS400RPM
Kisaran kecepatan kawat 20-100 20-100 20-100 20-100
Pitch kawat yang dipelintir 20-120 30-180 40-250 50-350
Akurasi nada Saat beroperasi pada kecepatan konstan, akurasi nada berada dalam ±2,5 mm. Selama proses start/stop, akurasi nada berada dalam ±4mm.
Bahan kantilever Struktur pipa baja persegi panjang yang ringan dan tahan udara rendah.
Kekuatan kantilever 7.5KW 11KW 22KW 30KW
Rem mesin utama Rem cakram pneumatik Rem cakram hidrolik

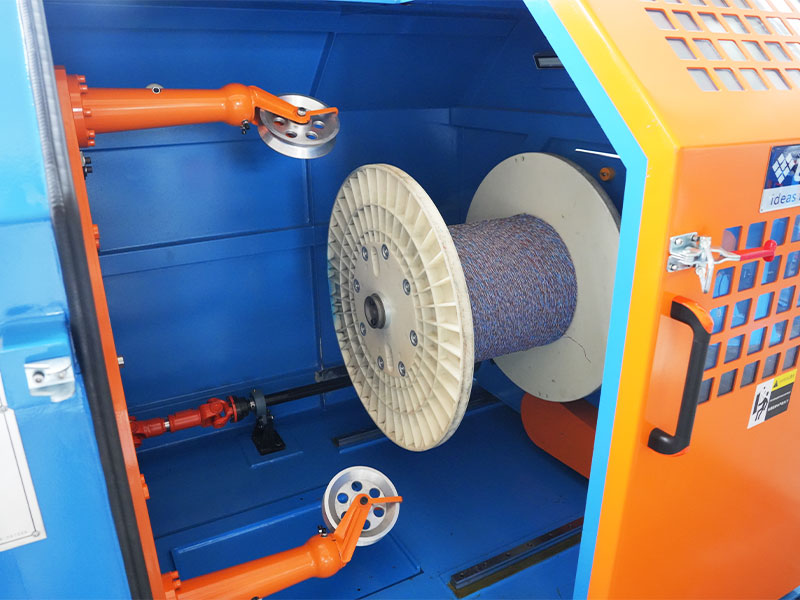

Tipe penggulung Tidak ada roda penggulung yang berputar secara internal atau eksternal. Sebaliknya, kawat diambil secara dinamis dari akumulasi diameter pada rel pengambil. Encoder mendeteksi kecepatan jalur alat berat dan memberikan kontrol umpan balik kecepatan PID ke motor pengambil.
Diameter roda penggulung TIDAK
kekuatan penggulung TIDAK
Pengangkatan gulungan tuan rumah Pengangkatan listrik palet hidrolik
Metode pengencangan gulungan Reel pengambil pengencang mur kerucut atas
Reel Memuat berat MAKS400KG MAKS600KG MAKS1000KG MAKS1500KG
Kekuatan reel pengambil 2.2KW ＋ diferensial 3,7KW ＋ diferensial 5.5KW ＋ diferensial 7.5KW ＋ diferensial
Pengaturan posisi kawat pengambil 0,75KW 2.2KW
Deteksi habisnya material hasil pembayaran Alarm dan otomatis berhenti bila kabel inti akan habis/alarm dan otomatis berhenti bila kabel putus.

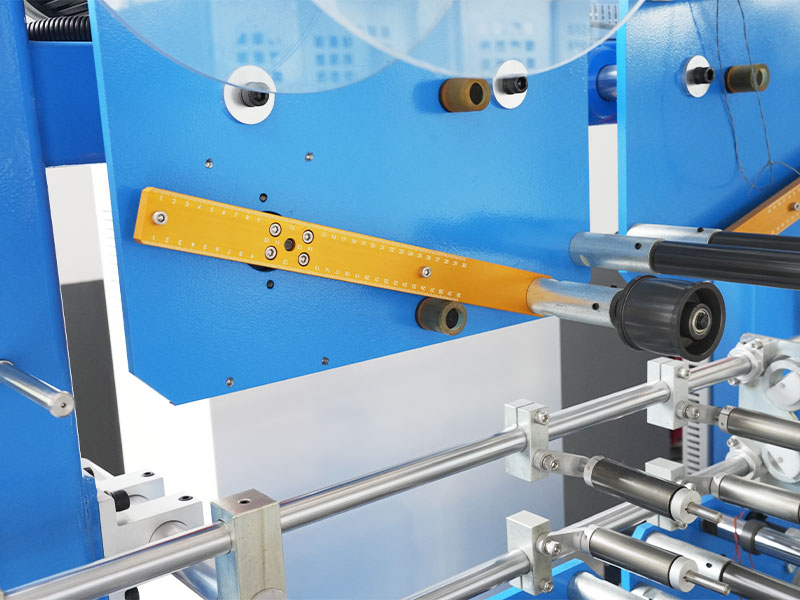

Jenis ketegangan pembayaran Standarnya adalah mengatur tegangan dengan memindahkan atau menambah/menghilangkan balok beban, dan juga dapat disesuaikan untuk mengatur tegangan dengan menggunakan motor servo.
Tipe tegangan take-up Bagian pengambilan tidak memiliki mekanisme pengaturan ketegangan. Sebaliknya, tegangan rakitan kabel setelah puntiran dicapai dengan mengatur tegangan setiap gulungan pembayaran.
Bahan rekaman AL, MYLAR, Pita katun, Kain bukan tenunan
Diameter luar gulungan pita Ø350 Ø450
Lebar pita 5-30mm 8-40mm
Lubang gulungan pita 50.8/76 Universal
Merekam kekuatan 2.2KW 3,7KW
Kecepatan merekam MAKS1800RPM MAKS1500RPM
Merekam unit ketegangan Standar untuk menggunakan kopling bubuk magnetik, kopling histeresis dapat disesuaikan.
Panjang penyimpanan strip rekaman 400mm, ganti strip tanpa memotong kawat.
Pemeriksaan kerusakan strip Berhenti otomatis ketika strip hampir habis dan rusak
Tingkat tumpang tindih 0-50%, pengaturan program
Unit tegangan pita memanjang Standar untuk menggunakan kopling bubuk magnetik, kopling histeresis dapat disesuaikan.
Cetakan pita memanjang Tabung pembungkus jahitan jenis lain dapat disesuaikan.
Tampilan ketegangan Standar tanpa tampilan ketegangan. Sensor tekanan digital tipe komunikasi, alarm tegangan berlebih, dan pematian otomatis dapat disesuaikan.
Manajemen rumus Sistem manajemen formulasi khusus memungkinkan data seperti tegangan, suhu, diameter ekstrinsik, pitch, S/Z, jarak belitan saluran, dan tekanan barometrik dimasukkan ke dalam PLC, sehingga mendukung pengumpulan dan impor data untuk produksi digital.
Perlindungan keamanan Deteksi otomatis dan prediksi suhu/getaran/kebisingan/tekanan dapat disesuaikan sesuai dengan desain standar CE/CSA/UL.
Deteksi percikan Penguji percikan dapat disesuaikan.
Standar daya Standarnya adalah 3 fase 380V/50Hz dan catu daya dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Kecepatan Efisien: Kantilever puntir tunggal menjalani pengujian dan kalibrasi keseimbangan statis dan dinamis, sehingga menghasilkan lebih sedikit getaran dan kebisingan yang rendah. Spindel utama beroperasi dengan kecepatan tinggi secara terus menerus tanpa menghasilkan panas, menjamin kecepatan yang efisien.

● Aplikasi luas: Peralatan ideal untuk memutar berbagai kabel inti dengan kecepatan tinggi, pilihan yang lebih disukai untuk memutar dan membungkus pita produksi serial.

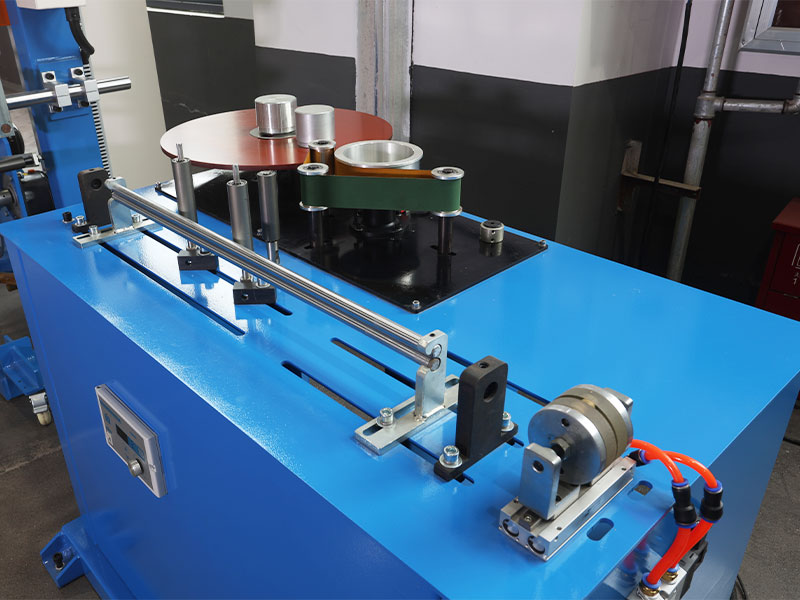

● Pengaturan kawat yang efisien: Proses penataan kawat mengadopsi struktur berbentuk kotak, dimana gulungan kawat bergerak maju mundur dalam garis lurus bersama dengan kotak pengambil kawat, sehingga memastikan susunan kawat tertata rapi.

● Cerdas: Manajemen resep, memungkinkan pengambilan resep SOP dengan sekali klik, persiapan permulaan dengan sekali klik, dan aktivasi dengan sekali klik; Umpan balik dinamis pada pitch twist dan pengembalian torsi disediakan, deteksi kesalahan, deteksi kerusakan kabel, meter-to-shutdown, kontrol cerdas.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan penggunaan kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Selama ada jaringan komunikasi di negara atau wilayah mana pun, layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diterapkan dengan cepat.
