Mesin Perekaman Kawat Tipe Ketegangan Histeresis

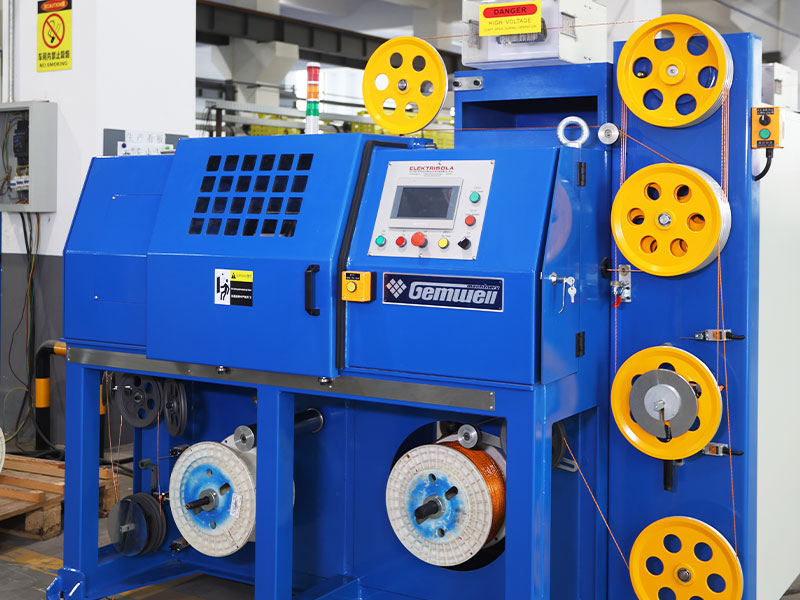

Mesin Perekam Tipe Ketegangan Histeresis untuk Kawat Litz

Kata "Litz" berasal dari bahasa Jerman "Litzendraht". Kawat Litz frekuensi tinggi terbuat dari beberapa helai kabel tunggal yang saling terisolasi. Ini memiliki fleksibilitas yang baik dan beroperasi pada frekuensi antara 10kHz dan 5MHz. Aplikasi yang umum meliputi: EV (Kendaraan Listrik), OBC (On-Board Charger), konverter DC/DC, SMPS (Switching Power Supply), pengisian nirkabel, tiang pengisi daya, transformator, konverter frekuensi, motor, peralatan komunikasi dan IT, peralatan ultrasonik, peralatan Sonar, peralatan radio, pemanas induksi, dll. Frekuensi tinggi akan menghasilkan kerugian arus eddy, yang meningkat seiring dengan meningkatnya frekuensi arus. Akar penyebab kerugian ini adalah efek kulit dan efek kedekatan, yang diatasi dengan menggunakan struktur memutar kabel Litz frekuensi tinggi. Dengan menambahkan insulasi tambahan dengan menutupi kawat Litz menggunakan film insulasi, ini cocok untuk aplikasi yang memerlukan tegangan rusaknya tinggi dan dapat menahan tekukan dan tekanan mekanis yang tinggi. Dengan memilih kombinasi yang tepat dari bahan paket film, kuantitas dan rasio tumpang tindih, lapisan pembungkus pita isolasi kawat Litz saling tumpang tindih untuk mencapai ketebalan isolasi yang sesuai, sehingga meningkatkan kekuatan dielektrik, tegangan rusaknya, ketahanan panas dan fleksibilitas. Untuk mencegah film terlepas selama atau setelah proses produksi, bahan film berperekat juga dapat digunakan untuk membungkus inti kawat agar memenuhi jarak rambat yang ditentukan. Sejak didirikan 20 tahun lalu, GEMWELL telah menyediakan lebih dari 100 set lini produksi mesin pembungkus kepada produsen kawat litz yang terkenal di dunia di Jerman. Kawat litz berasal dari mesin pembungkus GEMWELL, dan GEMWELL adalah pemimpin dalam pembungkus kawat litz. Konfigurasi Mesin Taping Tipe Ketegangan Histeresis untuk Kawat Litz berikut ini adalah konfigurasi konvensional dua kepala pembungkus. Pengguna dapat menambah atau mengurangi jumlah kepala pembungkus sesuai dengan proses pembuatan kabel yang berbeda. Tergantung pada spesifikasi diameter kawat, spesifikasi dan jenis mesin take-up, pay-off dan capstan juga dapat disesuaikan dan diubah.

Pertanyaan +
PRAV：Mesin Perekam Tipe Ketegangan Histeresis untuk Kawat Frekuensi Tinggi
BERIKUTNYA：Mesin Perekam Tipe Ketegangan Histeresis untuk Kawat Mika
Product Details

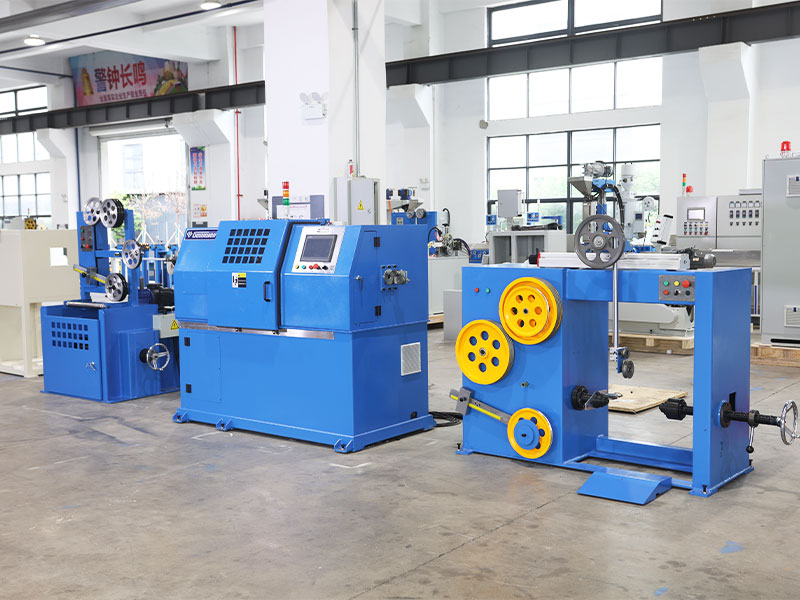

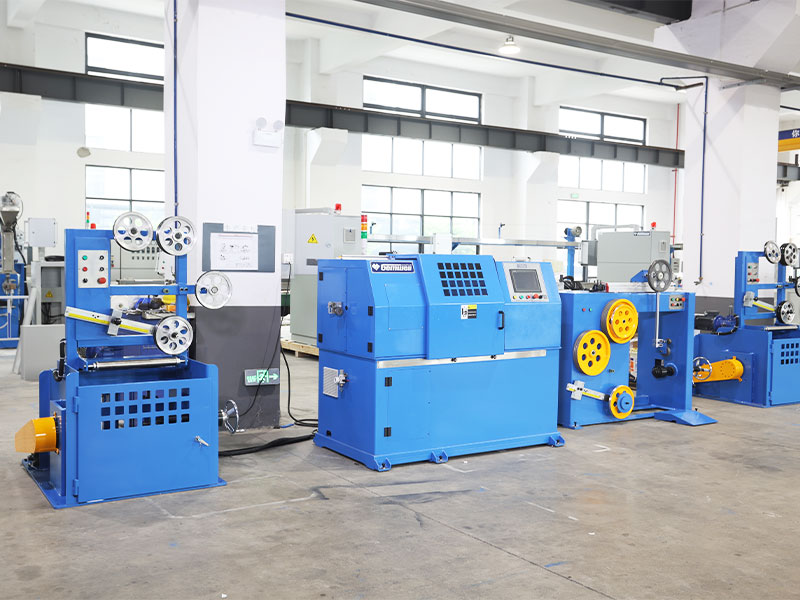

KOMPONEN

● Stand pembayaran listrik Ø400 1 unit
● Ketegangan berdiri 1 unit
● Mesin pembungkus pita mika tipe tegangan histeresis kepala pita 1 1 unit
● Mesin pembungkus pita mika tipe tegangan histeresis kepala pita 2 1 unit
● Ø300 penggulung roda ganda 1 unit
● Tiang tegangan 1 unit

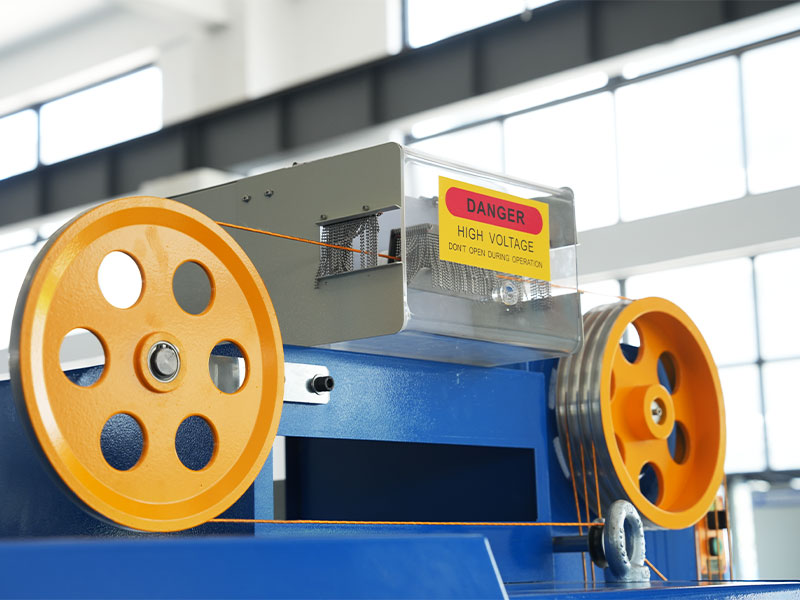

● Penguji percikan api 1 unit
● Mesin pengambil tipe poros Ø400 1 unit
● Sistem kendali 1 unit


SPESIFIKASI TEKNIS

Tipe struktur Mesin pembungkus kawat litz tipe tegangan histeresis vertikal atau horizontal
Jenis kawat yang cocok Cocok untuk kawat litz dan mesin pita pembungkus kawat lainnya.
Bahan yang berlaku PI/SPI, PET/SPET, PEN/SPEN dll.
Diameter kawat yang berlaku Inti tunggal: 0,040-0,700mm, 0,2-3,0mm setelah terdampar, di luar kisaran ini perlu dirancang dan dikonfigurasi secara terpisah.
Spesifikasi Produk Ø0.4-4.0mm setelah pembungkus, di luar kisaran ini perlu dirancang dan dikonfigurasi secara terpisah.
Kecepatan maksimum MAX2200RPM (tanpa beban), kecepatan start-up aktual diatur sesuai dengan kebutuhan kabel
Kisaran kecepatan kawat 5-50m/menit, rentang kecepatan berbeda menurut jenis kawat yang berbeda.
Diameter luar gulungan pita Kisaran optimal: Ø260*200
Lebar pita 5-20mm
Diameter dalam gulungan pita 50,8/76 secara umum
Nada pembungkus 3-30mm, pengaturan program
Rentang ketegangan 5N-50N/500g-5000g
Tenaga motor utama Pengontrol gerak servo 3KW
Merekam kekuatan Pembayaran pita pasif, tidak ada daya
Ketegangan pita pembungkus Kopling histeresis 3NM
Kekuatan pengambilan motor servo 0,4KW
Kekuatan pembayaran Motor roda gigi 0,4KW
Kekuatan pengambilan Motor roda gigi 0,4KW
Kekuatan perpindahan berliku Pengontrol gerak servo 0,4KW
Panjang pita 1 gulungan 3 gulungan, tanpa memotong kawat saat mengganti gulungan
Inspeksi pita Shutdown otomatis ketika kaset hampir habis dan rusak.
Cetakan pembungkus pita Cetakan pita bagian dalam dipasang pada saluran tengah, cetakan luar roda pemandu kawat dipasang pada tabung penyimpanan pita. Kedua cetakan dapat diperpanjang dan dipindahkan.
Akurasi pembungkusan pita Toleransi nada:± 2%, toleransi ketegangan:± 5%.
Tingkat tumpang tindih 0-80%, pengaturan program
Manajemen rumus Produksi digital, tegangan, memungkinkan penyimpanan suhu, diameter luar, pitch, S/Z, jarak baris, tekanan udara, dan data lainnya ke dalam PLC.
Pengaturan ketegangan Elemen tegangan pembungkus/pembayaran/pengambilan/pembungkus adalah motor servo, SOP proses disimpan di PLC.
Perlindungan keamanan Mematuhi standar CE, dengan deteksi dan prediksi otomatis suhu/getaran/kebisingan/tekanan.




FITUR PRODUK

● Produktivitas tinggi: Badan yang berputar diseimbangkan secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Saat dijalankan, mesin memiliki getaran kecil dan suara rendah. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang. Ini memiliki efisiensi produksi dan efektivitas biaya yang tinggi.

● Ketegangan stabil: Rotor histeresis memotong medan magnet untuk membentuk tegangan tanpa gesekan mekanis. Dilengkapi dengan fungsi degaussing otomatis dan kipas pendingin untuk memastikan tegangan stabil.

● Nada yang akurat: Dengan menggunakan penggulung utama sebagai patokan pergerakan, penggulung utama dan setiap rangka berputar mengadopsi pengontrol gerakan servo untuk kontrol gerakan saling terkait yang presisi sehingga nada pembungkusan yang akurat dapat diperoleh pada kecepatan berapa pun.

● Penghematan tenaga kerja: Perangkat penjepit dipasang di ujung saluran masuk kawat dari setiap kepala pembungkus. Kekuatan penjepit dapat disesuaikan tanpa merusak kawat; kawat dapat ditarik ke arah sebaliknya; Manajemen mode konfigurasi, pengambilan rumus SOP sekali klik, persiapan startup sekali klik, dan mulai sekali klik; Berhenti dan matikan ketika kaset rusak/selesai/terukur, kontrol cerdas, menghemat tenaga kerja.

● Tingkat kegagalan rendah: tidak ada cincin kolektor, tidak ada sikat karbon, kecuali untuk penggantian suku cadang yang aus secara teratur - roller pemandu pita, tingkat kegagalan rendah.

● Perawatan mudah: Menggunakan kontrol bus Profinet, transmisi sinyal cepat, interferensi rendah, kabel deteksi kesalahan jarak jauh. Pemecahan masalah dan pemeliharaan tersedia di mana pun mesin berada di negara mana pun di dunia, selama ada jaringan komunikasi, maka layanan pemeliharaan jarak jauh yang cepat dapat disediakan.
