Mesin Perekam Tipe Ketegangan Histeresis untuk Kawat Frekuensi Tinggi Produsen

Kembali ke daftar
Mesin Perekaman Kawat Tipe Ketegangan Histeresis

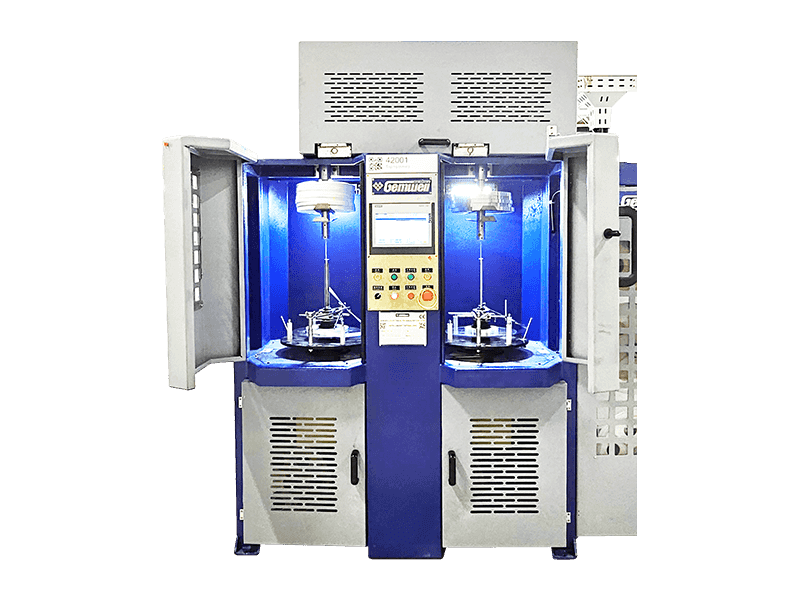

Mesin Perekam Tipe Ketegangan Histeresis untuk Kawat Frekuensi Tinggi

Kabel frekuensi tinggi terutama digunakan untuk mengirimkan sinyal data. Frekuensi transmisi umumnya di atas 400M. Mereka biasa digunakan di bidang elektronik konsumen, seperti kabel HDMI, USB, DVI dan lainnya. Untuk mengurangi interferensi, kabel frekuensi tinggi umumnya menggunakan pelindung untuk mengelilingi konduktor dan kabel inti agar tidak terpengaruh oleh medan elektromagnetik eksternal dan sinyal interferensi. Ini juga mencegah interferensi medan elektromagnetik dan sinyal menyebar ke luar. Dua kabel inti berinsulasi dan kabel ground dikumpulkan bersama melalui mesin pembungkus, dan pada saat yang sama lapisan pita aluminium foil dan lapisan pita Mylar poliester berperekat digunakan untuk membungkusnya dan menstabilkan struktur kawat inti yang dibungkus. Penting untuk menjaga karakteristik kabel seperti impedansi, perbedaan penundaan, atenuasi, dan parameter lainnya tetap stabil. Mesin pembungkus dengan kinerja yang diinginkan tidak hanya dapat menghasilkan kabel transmisi berkecepatan tinggi dengan tingkat frekuensi yang lebih tinggi, dan juga mencapai hasil produksi yang lebih tinggi, sehingga menentukan eselon posisi pasar dan daya saing pasar produsen kawat. Pada hari-hari awal pendirian pabrik, GEMWELL berfokus pada teknologi pembungkus kawat frekuensi tinggi dan berinovasi pada mesin pembungkus tegangan histeresis CNC independen, yang mendapat komentar baik dari klien. Mesin Taping Tipe Ketegangan Histeresis Gemwell untuk Kawat Frekuensi Tinggi adalah pilihan berkualitas tinggi untuk proses pembungkusan kawat frekuensi tinggi. Konfigurasi berikut adalah konfigurasi konvensional dua kepala pembungkus. Pengguna dapat menyesuaikan konfigurasi sesuai dengan proses pembuatan kabel yang berbeda, menambah atau mengurangi jumlah kepala pembungkus. Menurut spesifikasi diameter kawat yang berbeda, spesifikasi dan jenis mesin pengambilan, pembayaran, dan penggulung juga dapat disesuaikan dan diubah.

Pertanyaan +
SEBELUMNYA：Tidak ada produk sebelumnya
BERIKUTNYA：Mesin Perekam Tipe Ketegangan Histeresis untuk Kawat Litz
Produk Detail

KOMPONEN

● Stand pelunasan kawat Ø500 2 unit
● Ø300 kawat tembaga tempat pelunasan 2 unit
● Mesin pembungkus kawat frekuensi tinggi tipe tegangan histeresis 1 1 unit
● Mesin pembungkus kawat frekuensi tinggi tipe tegangan histeresis 2 1 unit
● Oven teleskopik 1 unit
● Penggulung sabuk tipe roda Ø300 1 unit
● Mesin pengambil tipe poros Ø500 1 unit
● Printer inkjet 1 unit
● Sistem kendali 1 unit

SPESIFIKASI TEKNIS

Tipe struktur Mesin pembungkus kawat frekuensi tinggi tipe tegangan histeresis vertikal atau horizontal
Jenis kawat yang cocok Terutama digunakan untuk HDMI, USB, dan pembungkus kawat sinyal kabel frekuensi tinggi lainnya, juga dapat diterapkan untuk kebutuhan lain untuk membungkus kawat pelindung dan pita pembungkus.
Bahan yang berlaku AL, MYLAR, FOIL TEMBAGA, PTFE, dll.
Diameter kawat yang berlaku Kisaran optimal: Ø0,4-1,5 mm
Spesifikasi Produk Kisaran optimal: Ø0,5*1,0-1,6*3,2mm
Kecepatan maksimum MAX2200RPM (tanpa beban), kecepatan start-up aktual diatur sesuai dengan kebutuhan kabel
Kisaran kecepatan kawat 1-25m/menit
Diameter luar gulungan pita Gulungan pita: Ø300
Lebar pita 5-20mm
Diameter dalam gulungan pita 50.8/76 universal
Nada pembungkus 3-30mm, pengaturan program
Rentang ketegangan 3N-30N/300g-3000g
Tenaga motor utama Pengontrol gerak servo 3KW
Merekam kekuatan Pembayaran pita pasif, tidak ada daya
Ketegangan pita pembungkus Kopling histeresis 1NM
Kekuatan pengambilan motor servo 0,4KW
Kekuatan pembayaran Motor roda gigi 0,4KW
Kekuatan pengambilan Motor roda gigi 0,4KW
Kekuatan perpindahan berliku Pengontrol gerak servo 0,4KW
Panjang pita 1 gulungan 3 gulungan, tanpa memotong kawat saat mengganti gulungan
Inspeksi pita Shutdown otomatis ketika kaset hampir habis dan rusak.
Cetakan pembungkus pita Cetakan pita bagian dalam dipasang pada saluran tengah, cetakan luar roda pemandu kawat dipasang pada tabung penyimpanan pita. Kedua cetakan dapat diperpanjang dan dipindahkan.
Akurasi pembungkusan pita Toleransi nada:± 2%, toleransi ketegangan:± 5%.
Tingkat tumpang tindih 0-80%, pengaturan program
Manajemen rumus Produksi digital, tegangan, memungkinkan penyimpanan suhu, diameter luar, pitch, S/Z, jarak baris, tekanan udara, dan data lainnya ke dalam PLC.
Pengaturan ketegangan Elemen tegangan pembungkus/pembayaran/pengambilan/pembungkus adalah motor servo, SOP proses disimpan di PLC.
Perlindungan keamanan Mematuhi standar CE, dengan deteksi dan prediksi otomatis suhu/getaran/kebisingan/tekanan.




FITUR PRODUK

● Produktivitas tinggi: Badan yang berputar diseimbangkan secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Saat dijalankan, mesin memiliki getaran kecil dan suara rendah. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang. Ini memiliki efisiensi produksi dan efektivitas biaya yang tinggi.

● Ketegangan stabil: Rotor histeresis memotong medan magnet untuk membentuk tegangan tanpa gesekan mekanis. Dilengkapi dengan fungsi degaussing otomatis dan kipas pendingin untuk memastikan tegangan stabil.

● Nada yang akurat: Dengan menggunakan penggulung utama sebagai patokan pergerakan, penggulung utama dan setiap rangka berputar mengadopsi pengontrol gerakan servo untuk kontrol gerakan saling terkait yang presisi sehingga nada pembungkusan yang akurat dapat diperoleh pada kecepatan berapa pun.

● Penghematan tenaga kerja: Perangkat penjepit dipasang di ujung saluran masuk kawat dari setiap kepala pembungkus. Kekuatan penjepit dapat disesuaikan tanpa merusak kawat; kawat dapat ditarik ke arah sebaliknya; Manajemen mode konfigurasi, pengambilan rumus SOP sekali klik, persiapan startup sekali klik, dan mulai sekali klik; Berhenti dan matikan ketika kaset rusak/selesai/terukur, kontrol cerdas, menghemat tenaga kerja.

● Tingkat kegagalan rendah: tidak ada cincin kolektor, tidak ada sikat karbon, kecuali untuk penggantian suku cadang yang aus secara teratur - roller pemandu pita, tingkat kegagalan rendah.

● Perawatan mudah: Menggunakan kontrol bus Profinet, transmisi sinyal cepat, interferensi rendah, kabel deteksi kesalahan jarak jauh. Pemecahan masalah dan pemeliharaan tersedia di mana pun mesin berada di negara mana pun di dunia, selama ada jaringan komunikasi, maka layanan pemeliharaan jarak jauh yang cepat dapat disediakan.
