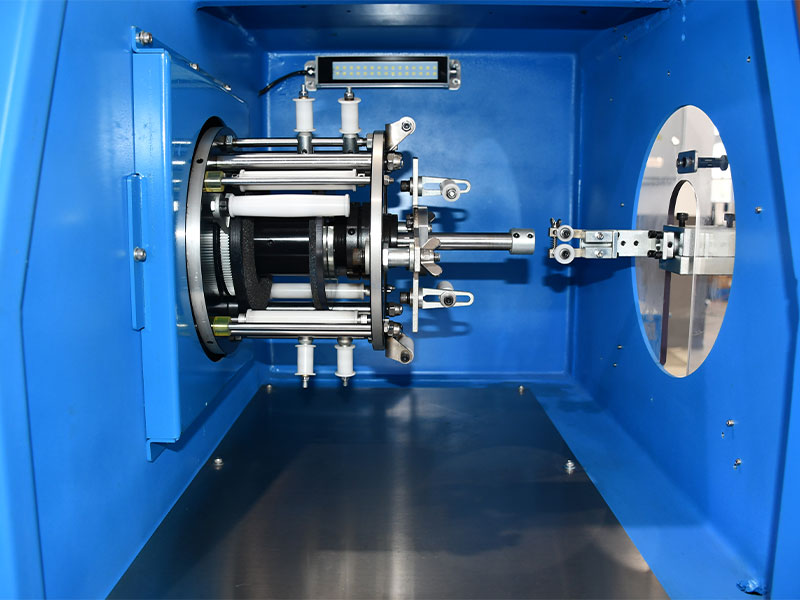

Mesin Perekam Tipe Aktif Tiga Servo untuk Kawat Sinyal Pasangan Paralel

Center Rotary Wrapping adalah prosedur utama dalam proses produksi kabel untuk kabel transmisi data konektor port Ethernet. Bahan pembungkus dililitkan pada dua kabel inti berinsulasi dan kabel ground dalam struktur paralel pada mesin taping berkecepatan tinggi. Stabilitas proses pembungkusan mempengaruhi kualifikasi pengujian impedansi, redaman, kehilangan pengembalian gema, crosstalk, dan indikator lain dari kabel busbar yang telah selesai. Mesin pembungkus dengan kinerja luar biasa tidak hanya dapat menghasilkan kabel transmisi berkecepatan tinggi dengan tingkat frekuensi lebih tinggi namun juga mencapai hasil produksi yang lebih tinggi, sehingga menentukan tingkat positioning pasar dan daya saing pasar produsen kawat. GEMWELL telah berfokus pada penelitian teknis, pengembangan, dan inovasi mesin pembungkus sejak didirikan 20 tahun lalu. Setelah perbaikan dan peningkatan berkelanjutan, Mesin Perekam Tipe Aktif Tiga Servo GEMWELL untuk Kawat Sinyal Pasangan Paralel kini telah menjadi pilihan ideal bagi banyak perusahaan terkemuka di bidang pembuatan kabel transmisi sinyal berkecepatan tinggi. Spesifikasi Mesin dapat disesuaikan. Konfigurasi berikut adalah konfigurasi konvensional tiga kepala pembungkus. Pengguna dapat menambah jumlah kepala pembungkus sesuai dengan spesifikasi pabrikan kabel yang berbeda. Tergantung pada variasi diameter kawat, spesifikasi dan jenis mesin pengambilan, pembayaran, dan penggulung juga dapat disesuaikan dan diubah.

Pertanyaan +
SEBELUMNYA：Mesin Perekam Tipe Aktif Tiga Servo untuk Kabel Fase Stabil
BERIKUTNYA：Tidak ada produk berikutnya
Produk Detail

KOMPONEN

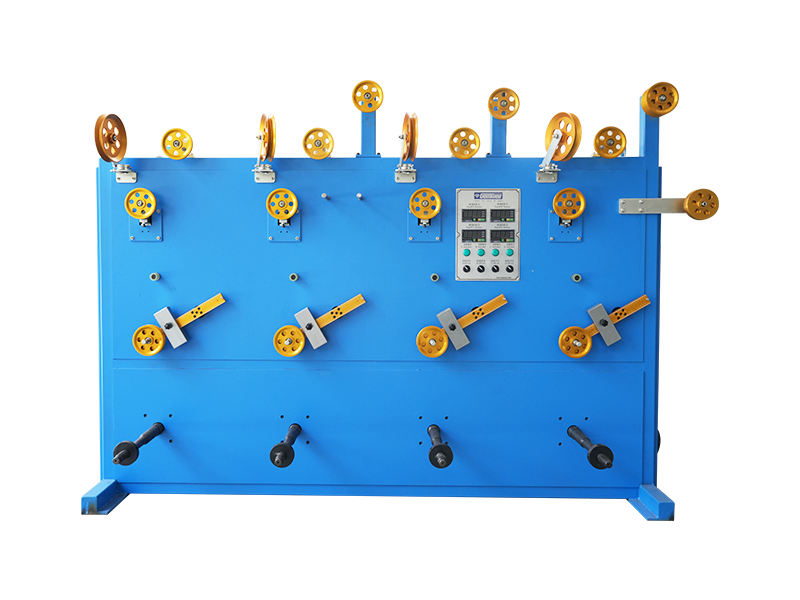

● Ø500 dudukan pembayaran kawat inti daya 2 unit

● Ø300 tempat pelunasan kabel tembaga listrik 2 unit

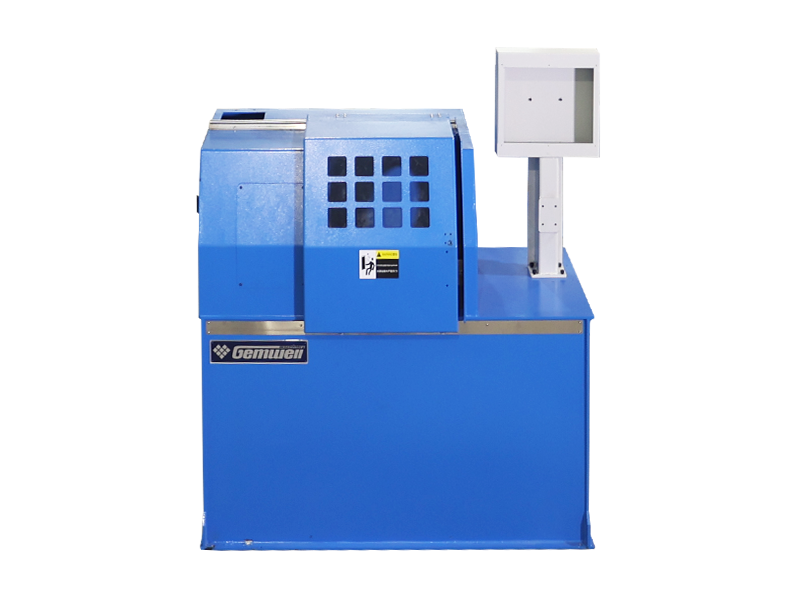

● Mesin pembungkus tenaga tiga servo merekam kepala 1 1 unit

● Mesin pembungkus power trailing 1 unit

● Mesin pembungkus tenaga tiga servo tape head 2 1 unit

● Mesin pembungkus tenaga tiga servo tape head 3 1 unit

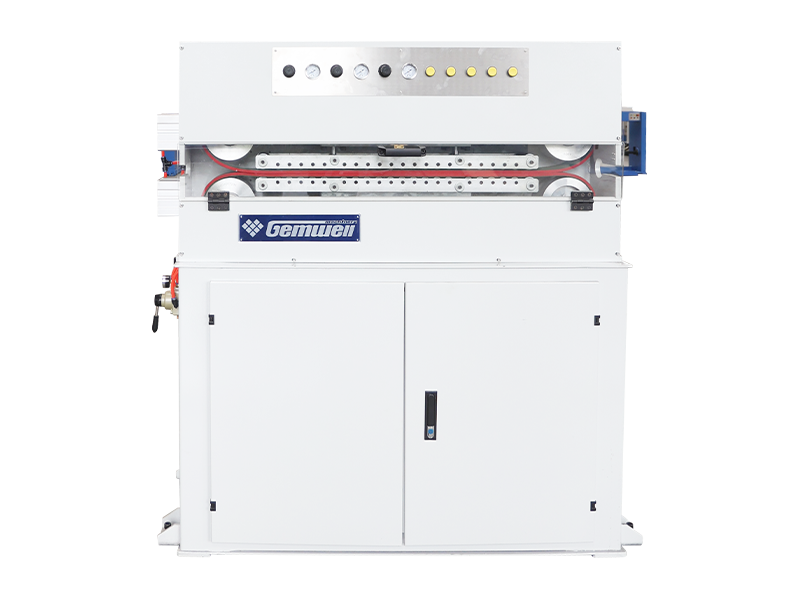

● Oven teleskopik 1 unit

● Tabung pendingin paksa pneumatik 1 unit

● Penggulung sabuk tipe roda Ø400 1 unit

● Pengambilan baris poros bertenaga Ø500 1 unit

● Pengukur diameter 1 unit

● Printer inkjet 1 unit

● Sistem kendali 1 unit


SPESIFIKASI TEKNIS

Tipe struktur Tiga pengontrol gerak servo tipe aktif mesin pembungkus ketegangan konstan/mesin pembungkus daya (Paten No. 202122403949.4A)
Jenis kawat yang cocok Terutama digunakan untuk MINI-SAS, pasangan jalur transmisi sinyal paralel berkecepatan tinggi QSFP, juga untuk jalur data, jalur kontrol, kabel khusus, dan pembungkus kawat lainnya.
Bahan yang berlaku AL, MYLAR, FOIL TEMBAGA, PTFE, dll.
Diameter kawat yang berlaku Kisaran optimal: Ø0,4-1,5 mm
Spesifikasi Produk Kisaran optimal: Ø0,5*1,0-1,6*3,2mm
Kecepatan maksimum MAX2500RPM (tanpa beban), kecepatan start-up sebenarnya diatur sesuai dengan kebutuhan kabel
Kisaran kecepatan kawat 1-25m/menit, rentang kecepatan berbeda sesuai dengan jenis kabel.
Diameter luar gulungan pita Kisaran optimal: O.D. Ø180*Tinggi 100
Lebar pita 1,5-15mm
Diameter dalam gulungan pita 30/50.8/76 universal
Nada pembungkus 3-30mm, pengaturan program
Rentang ketegangan 1N-30N/100g-3000g
Tenaga motor utama Motor gerak servo 3KW
Merekam kekuatan Motor servo 1,8 KW
Ketegangan pita pembungkus Motor servo 1,3 KW
Kekuatan pengambilan Motor roda gigi servo 0,4KW
Kekuatan pembayaran Motor roda gigi 0,4KW
Kekuatan pengambilan Mode torsi motor servo 0,8KW berliku, penari tanpa tegangan
Kekuatan perpindahan berliku Pengontrol gerak servo 0,4KW
Panjang pita 1 gulungan 3 gulungan, tanpa memotong kawat saat mengganti gulungan
Inspeksi pita Shutdown otomatis ketika kaset hampir habis dan rusak.
Cetakan pembungkus pita Cetakan pita bagian dalam dipasang pada saluran tengah, cetakan luar roda pemandu kawat dipasang pada tabung penyimpanan pita. Kedua cetakan dapat diperpanjang dan dipindahkan.
Akurasi pembungkusan pita Toleransi nada:± 1%, toleransi ketegangan:± 1%.
Tingkat tumpang tindih 0-80%, pengaturan program
Manajemen rumus Produksi digital, tegangan, diameter luar, pitch, S/Z, jarak baris, tekanan udara, dan data lainnya dapat disimpan ke dalam PLC.
Pengaturan ketegangan Elemen tegangan pita pembungkus/pembayaran/pengambilan/pembungkus adalah motor servo, proses SOP disimpan di PLC.
Perlindungan keamanan Mematuhi standar CE, dengan deteksi dan prediksi otomatis suhu/getaran/kebisingan/tekanan.




FITUR PRODUK

● Produktivitas tinggi: Badan yang berputar diseimbangkan secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Saat dijalankan, mesin mengeluarkan getaran kecil dan suara pelan. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang. Ini memiliki efisiensi produksi yang tinggi dan efektivitas biaya.

● Ketegangan stabil: Tiga motor servo memberikan tenaga masing-masing untuk secara tepat mengontrol pergerakan rangka berputar, baki bahan pita, dan penari tegangan.

Berbagai faktor yang mempengaruhi seperti perubahan diameter spool atau pad material dan hambatan angin dihilangkan, menghasilkan tegangan yang stabil.

● Nada yang akurat: Mengambil penggulung utama sebagai patokan pergerakan, penggulung utama, dan setiap rangka berputar mengadopsi pengontrol gerakan servo untuk kontrol gerakan saling terkait yang tepat sehingga nada pembungkusan yang akurat dapat diperoleh pada kecepatan berapa pun.

● Penghematan tenaga kerja: Perangkat penjepit dipasang di ujung saluran masuk kawat dari setiap kepala pembungkus. Kekuatan penjepit dapat disesuaikan tanpa merusak kawat; kawat dapat ditarik ke arah sebaliknya; Manajemen mode konfigurasi, pengambilan rumus SOP sekali klik, persiapan startup sekali klik, dan mulai sekali klik; Berhenti dan matikan ketika kaset rusak/selesai/terukur, kontrol cerdas, menghemat tenaga kerja.

● Tingkat kegagalan rendah: tidak ada cincin kolektor, tidak ada sikat karbon, kecuali penggantian rutin bagian roller pemandu pita yang aus, tingkat kegagalan rendah.

● Perawatan mudah: Menggunakan kontrol bus Profinet, transmisi sinyal cepat, interferensi rendah, kabel deteksi kesalahan jarak jauh. Pemecahan masalah dan pemeliharaan tersedia tidak peduli apakah mesin berada di negara mana pun di dunia, selama ada jaringan komunikasi, maka layanan pemeliharaan jarak jauh yang cepat dapat disediakan.
