Mesin Perekam Tipe Aktif Servo Spit untuk Kawat Sinyal Pasangan Paralel Manufacturers

Kembalikan daftarnya
Mesin Perekaman Kawat Tipe Aktif Servo Spit

Mesin Perekam Tipe Aktif Servo Spit untuk Kawat Sinyal Pasangan Paralel

Dengan mempopulerkan 5G, Internet of Things, AI, perangkat seluler energi baru, VR/AR, pusat data, dll., permintaan akan kabel transmisi berkecepatan tinggi telah meningkat pesat, menandai datangnya era baru ekonomi digital. Akibatnya, terdapat peningkatan yang signifikan dalam pembangunan pusat data berskala besar dan permintaan port Ethernet bandwidth tinggi oleh vendor cloud, seperti 100GbE, 200GbE, 400GbE, dan bahkan 800GbE di masa depan. o memfasilitasi transmisi data antara switch jaringan dan perangkat jaringan lainnya (seperti server atau konverter media) dengan port Ethernet bandwidth tinggi ini, konektor kabel seperti SAS, Mini-SAS, SFP, SFP, SFP28, dan QSFP telah muncul. Center Rotary Wrapping adalah prosedur utama dalam proses produksi kabel untuk kabel transmisi data konektor port Ethernet. Bahan pembungkus dililitkan pada dua kabel inti berinsulasi dan kabel ground dalam struktur paralel pada mesin taping yang berjalan dengan kecepatan tinggi. Stabilitas proses pembungkusan secara langsung mempengaruhi impedansi, redaman, return loss, crosstalk, dan indikator lain dari produk akhir kabel. Mesin pembungkus berperforma tinggi tidak hanya memungkinkan produksi kabel transmisi berkecepatan tinggi dengan frekuensi lebih tinggi tetapi juga meningkatkan hasil produksi, sehingga menentukan posisi pasar dan daya saing produsen kabel. Selama 20 tahun terakhir, GEMWELL telah berdedikasi pada penelitian dan inovasi mesin pembungkus. Melalui perbaikan dan peningkatan berkelanjutan, Mesin Taping Tipe Aktif GEMWELL Servo Spit untuk Kawat Sinyal Pasangan Paralel telah menjadi pilihan yang lebih baik untuk proses pembungkusan banyak perusahaan terkemuka di bidang kabel transmisi sinyal berkecepatan tinggi. Konfigurasi berikut adalah untuk pengaturan standar dengan tiga kepala taping, pengguna dapat menambah atau mengurangi jumlah kepala taping sesuai dengan proses yang berbeda. Spesifikasi dan jenis take-up, pay-off, dan capstan juga dapat disesuaikan berdasarkan spesifikasi diameter.

Pertanyaan +
PRAV：Mesin Perekam Tipe Aktif Servo Spit untuk Kawat Ultra Halus
BERIKUTNYA：Tidak ada produk berikutnya
Product Details

KOMPONEN

● Ø500 dudukan pembayaran kawat inti daya 2 unit
● Ø300 tempat pelunasan kabel tembaga listrik 2 unit
● Mesin pembungkus aktif tipe ludah taping head 1 1 unit
● Mesin pembungkus memanjang 1 unit
● Mesin pembungkus aktif tipe ludah taping head 2 1 unit
● Mesin pembungkus aktif tipe ludah taping head 3 1 unit
● Oven teleskopik 1 unit
● Tabung pendingin paksa pneumatik    1 unit
● Penggulung sabuk tipe roda listrik Ø400 1 unit
● Mesin pengambil tipe poros bertenaga Ø500 1 unit
● Pengukur diameter 1 satuan
● Printer inkjet 1 unit
● Sistem kendali 1 unit


SPESIFIKASI TEKNIS

Tipe struktur Mesin pembungkus ketegangan konstan tipe ludah penggulung tekanan roda ganda/mesin pembungkus aktif (Paten No. CN114649118A)
Jenis kawat yang cocok Terutama digunakan untuk MINI-SAS, pasangan jalur transmisi sinyal paralel berkecepatan tinggi QSFP, juga untuk jalur data, jalur kontrol, kabel khusus, dan pembungkus kawat lainnya.
Bahan yang berlaku AL, MYLAR, FOIL TEMBAGA, PTFE, dll.
Diameter kawat yang berlaku Kisaran optimal: Ø0,2-1,5 mm
Spesifikasi Produk Kisaran optimal: Ø0,25*0,50-1,6*3,0mm
Kecepatan maksimum MAX3500RPM (tanpa beban), kecepatan start-up sebenarnya diatur sesuai dengan kebutuhan kabel
Kisaran kecepatan kawat 1-25m/menit, rentang kecepatan berbeda sesuai dengan jenis kabel.
Diameter luar gulungan pita Kisaran optimal: Ø180*100
Lebar pita 1,5-15mm
Diameter dalam gulungan pita 30/50.8/76 universal
Nada pembungkus 2-30mm, pengaturan program
Rentang ketegangan 1N-30N/100g-3000g
Tenaga motor utama Motor gerak servo 4.4KW
Merekam kekuatan motor servo 0,2KW
Ketegangan pita pembungkus Motor servo 1,8 KW
Kekuatan pengambilan Motor roda gigi servo 0,4KW
Kekuatan pembayaran Motor roda gigi 0,4KW
Kekuatan pengambilan motor servo 0,4KW
Kekuatan perpindahan berliku Pengontrol gerak servo 0,4KW
Panjang pita 1 gulungan 3 gulungan, tanpa memotong kawat saat mengganti gulungan
Inspeksi pita Shutdown otomatis ketika kaset hampir habis dan rusak.

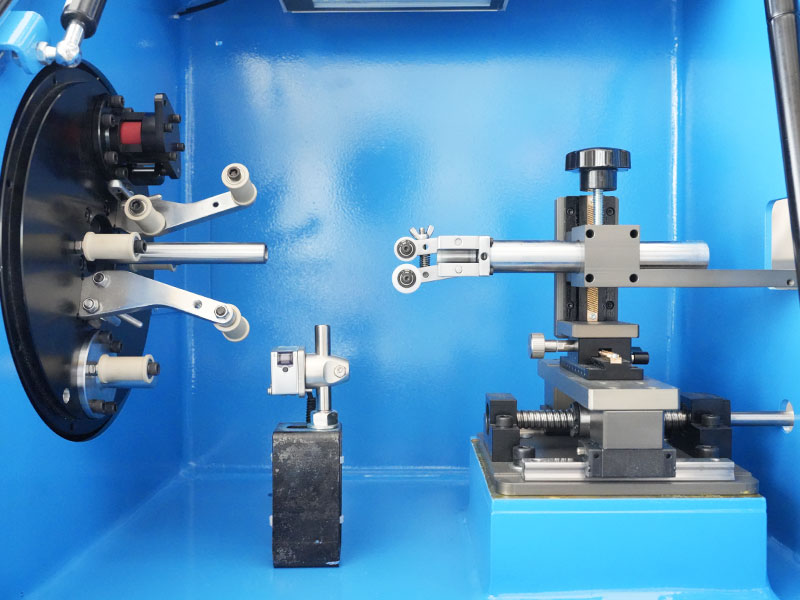

Cetakan pembungkus pita Cetakan pita bagian dalam dipasang pada saluran tengah, cetakan luar roda pemandu kawat dipasang pada tabung penyimpanan pita. Kedua cetakan dapat diperpanjang dan dipindahkan.
Akurasi pembungkusan pita Toleransi nada:± 1%, toleransi ketegangan:± 1%.
Tingkat tumpang tindih 0-80%, pengaturan program
Manajemen rumus Produksi digital, tegangan, diameter luar, pitch, S/Z, jarak baris, tekanan udara, dan data lainnya dapat disimpan ke dalam PLC.
Pengaturan ketegangan Elemen tegangan pita pembungkus/pembayaran/pengambilan/pembungkus adalah motor servo, proses SOP disimpan di PLC.

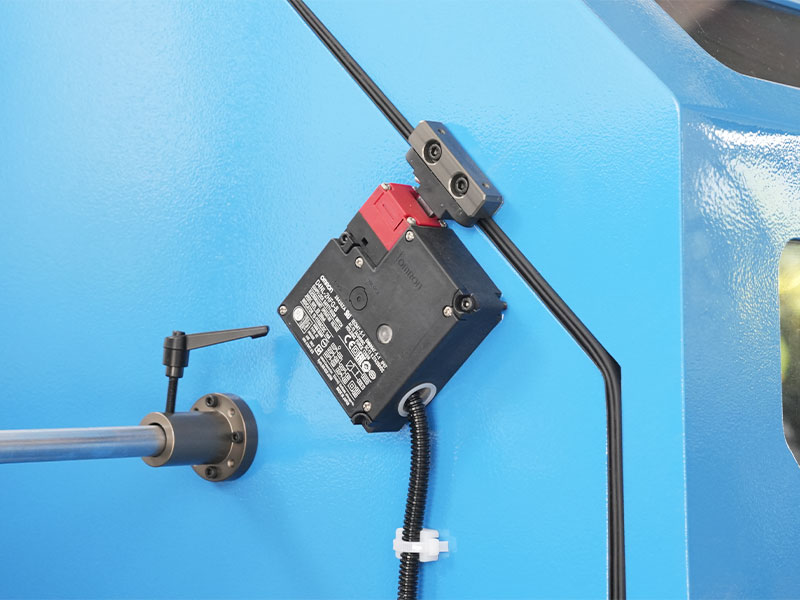

Perlindungan keamanan Mematuhi standar CE, dengan deteksi dan prediksi otomatis suhu/getaran/kebisingan/tekanan.




FITUR PRODUK

● Produktivitas tinggi: Badan yang berputar diseimbangkan secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Saat dijalankan, mesin memiliki getaran kecil dan suara rendah. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang. Ini memiliki efisiensi produksi yang tinggi dan efektivitas biaya.

● Ketegangan stabil: Rol penggulung roda ganda digunakan untuk menarik strip keluar dari gulungan dengan kecepatan yang seragam untuk menghilangkan perubahan tegangan yang disebabkan oleh perubahan diameter luar baki pita. Ketegangan pembungkus dicapai dengan mengontrol diameter luar kabel yang sudah jadi, yaitu semakin besar tegangan, semakin kecil diameter luar; semakin kecil tegangannya, semakin besar diameter luarnya. Setelah roller penggulung roda ganda, pita hanya melewati dua roller guilding yang sangat dekat dengan sumbu tengah putaran untuk dililitkan langsung pada kawat. Oleh karena itu, berbagai faktor yang mempengaruhi seperti gaya sentrifugal dan hambatan angin dapat dihilangkan sehingga menghasilkan tegangan yang stabil.

● Nada yang akurat: Mengambil penggulung utama sebagai patokan pergerakan, penggulung utama, dan setiap rangka berputar mengadopsi pengontrol gerakan servo untuk kontrol gerakan saling terkait yang tepat sehingga nada pembungkusan yang akurat dapat diperoleh pada kecepatan berapa pun.

● Penghematan tenaga kerja: Perangkat penjepit dipasang di ujung saluran masuk kawat dari setiap kepala pembungkus. Kekuatan penjepit dapat disesuaikan tanpa merusak kawat; kawat dapat ditarik ke arah sebaliknya; Manajemen mode konfigurasi, pengambilan rumus SOP sekali klik, persiapan startup sekali klik, dan mulai sekali klik; Berhenti dan matikan ketika kaset rusak/selesai/terukur, kontrol cerdas, menghemat tenaga kerja.

● Tingkat kegagalan rendah: tidak ada cincin kolektor, tidak ada sikat karbon, kecuali untuk penggantian suku cadang yang aus secara teratur - roller pemandu pita, tingkat kegagalan rendah.

● Perawatan mudah: Menggunakan kontrol bus Profinet, transmisi sinyal cepat, interferensi rendah, kabel deteksi kesalahan jarak jauh. Pemecahan masalah dan pemeliharaan tersedia di mana pun mesin berada di negara mana pun di dunia, selama ada jaringan komunikasi, maka layanan pemeliharaan jarak jauh yang cepat dapat disediakan.
