Mesin Pemutar Tunggal Kantilever Tipe Terpisah Tugas Berat (Penggulung Eksternal dan Pengambilan Torsi) Manufacturers

Kembalikan daftarnya
Mesin Pemutar Tunggal Kantilever

Mesin Pemutar Tunggal Kantilever Tipe Terpisah Tugas Berat (Penggulung Eksternal dan Pengambilan Torsi)

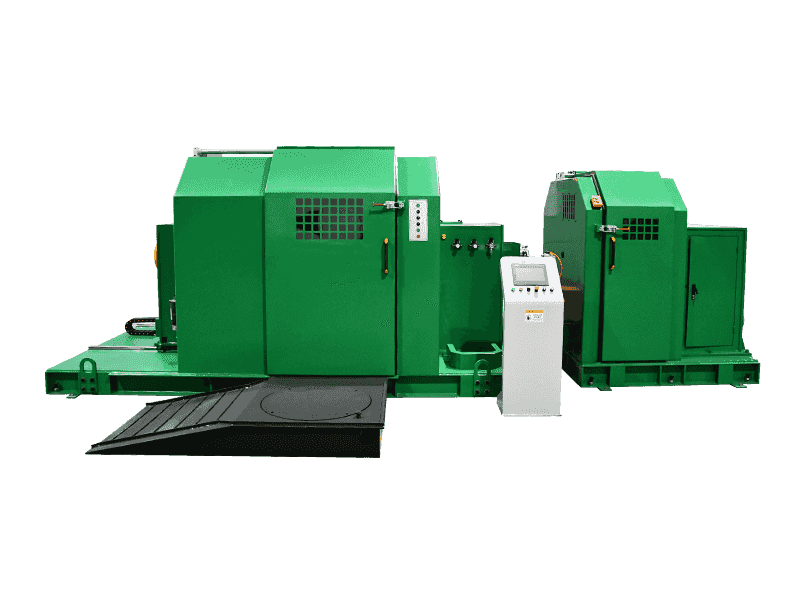

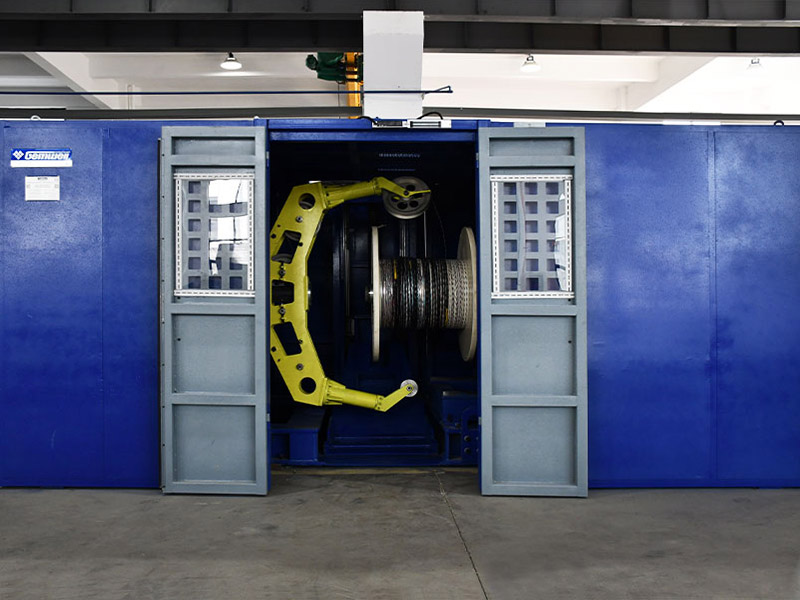

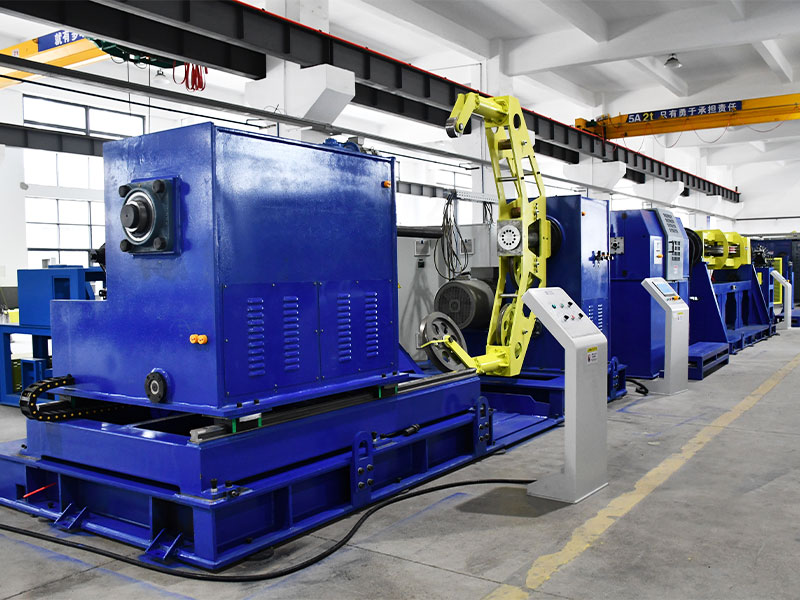

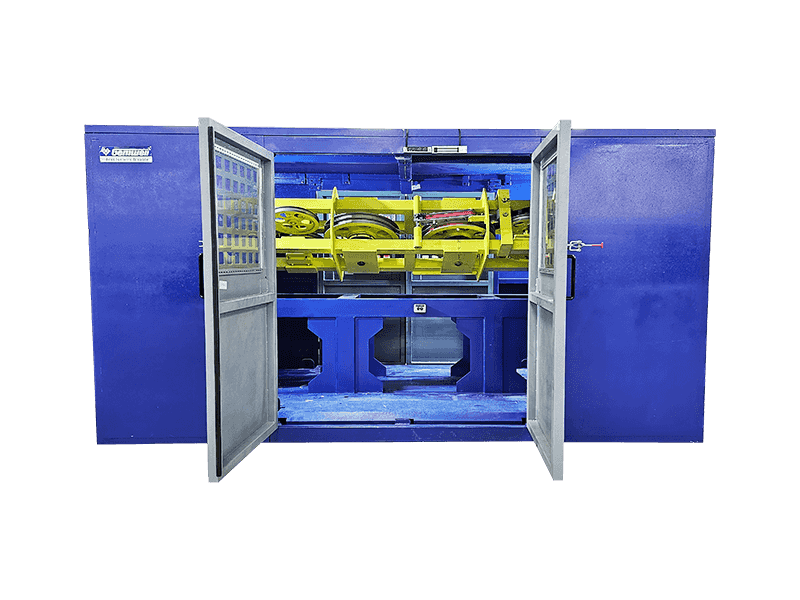

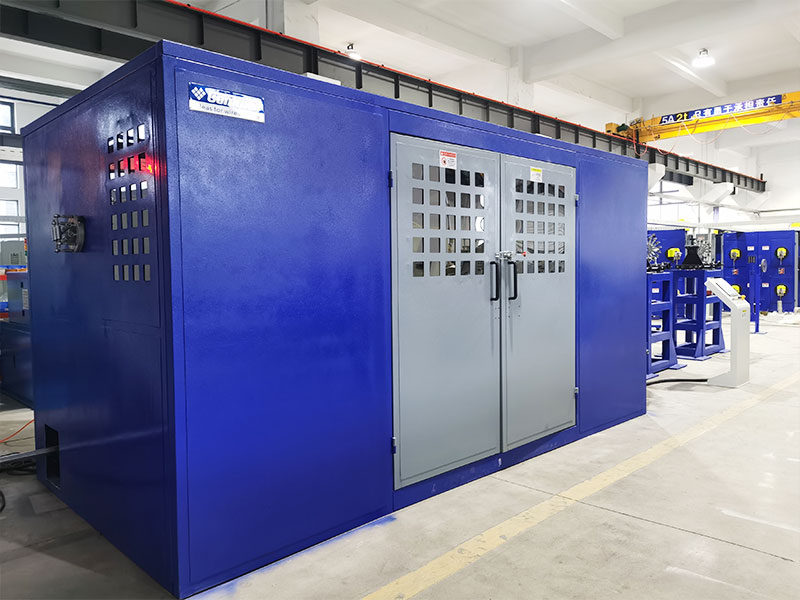

Kantilever yang terdampar dipisahkan dari penggulung eksternal Mesin Putar Tunggal Kantilever Tipe Terpisah Tugas Berat (Penggulung Eksternal dan Pengambilan Torsi). Keduanya diputar secara mekanis dan berputar secara serempak. Reel pengambil dilengkapi dengan motor torsi, dan berputar secara konsentris dengan kantilever yang terdampar. Motor kantilever yang terdampar menggerakkan kantilever yang terdampar dan bagian berputar penggulung eksternal untuk berputar secara serempak pada kecepatan konstan; motor pengambil menggerakkan rel pengambil untuk memutar dan menggulung kawat dengan kecepatan yang bervariasi. Penggulung eksternal terdiri dari roda penggulung dan beberapa katrol tegangan multi-alur. Motor menggerakkan roda penggulung untuk berputar, menggerakkan kabel untuk maju dan memutar dengan kecepatan linier yang konstan. Perbedaan kecepatan terbentuk karena  kecepatan kantilever yang konstan dan kecepatan spindel pengambil yang bervariasi. Rasio perbedaan kecepatan rotasi tergantung pada pengaturan pitch stranding. Kabel yang dipilin dililitkan ke kumparan oleh kekuatan motor pengambil karena perbedaan kecepatan. Saat kabel menumpuk di gulungan dari kosong hingga penuh, diameternya meningkat secara bertahap. Sistem kontrol secara otomatis menyesuaikan kecepatan variabel motor pengambil, dan diferensial secara otomatis melintang ke kecepatan putaran variabel ketiga ke poros pengambil. Ini adalah bagaimana produksi kabel bengkok dipertahankan pada kecepatan saluran yang konstan. Mesin ini dapat dilengkapi dengan berbagai jenis peralatan bantu seperti rak pembayaran, mesin pembungkus berputar tengah, dan mesin pembungkus memanjang untuk mewujudkan puntiran berbagai kabel dengan diameter luar dalam 10-30mm. Ini memiliki efisiensi produksi yang tinggi, kesalahan yang rendah, dan produk kawat jadi memiliki indikator kinerja yang sangat baik. Jenis ini cocok untuk kabel terdampar yang memerlukan kualifikasi kinerja lebih tinggi.

Pertanyaan +
PRAV：Tidak ada produk sebelumnya
BERIKUTNYA：Mesin Pemutar Tunggal Kantilever Tipe Terintegrasi Tugas Ringan (Penggulung Eksternal dan Pengambilan Aktif)
Product Details

KOMPONEN

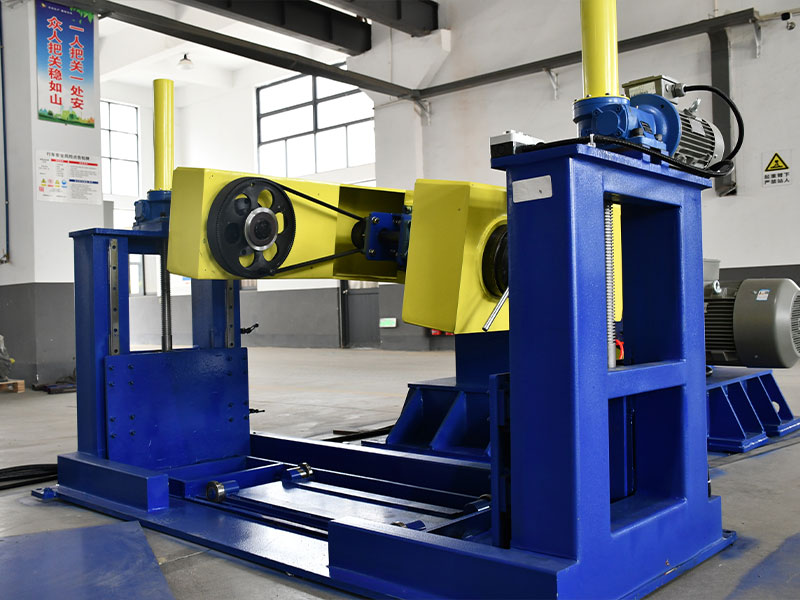

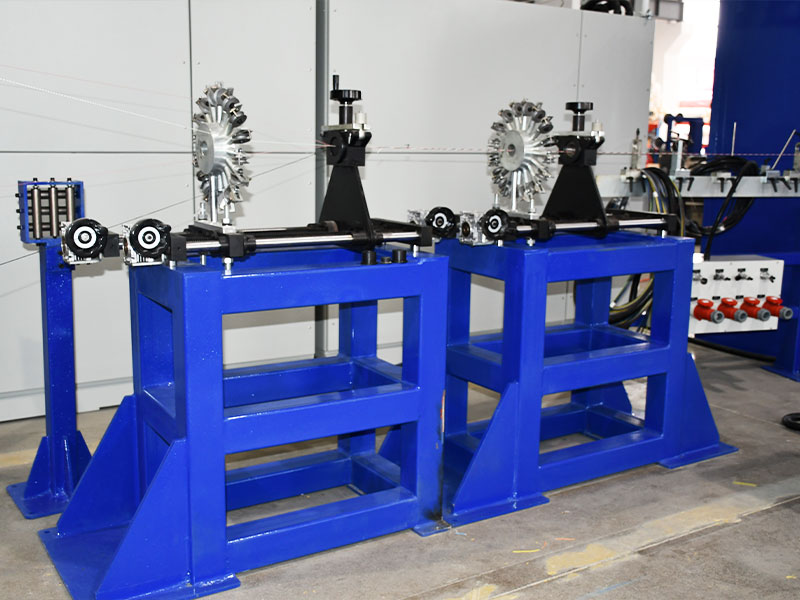

● Stand pembayaran
● Konsentrator kawat
● Pemesinan tap memanjang dengan tegangan konstan - opsional
● Penggulung rotasi multi-alur roda ganda
● Mesin perekam putar tengah - opsional
● Mesin Pemutar Tunggal Kantilever Tipe Terpisah Tugas Berat (Penggulung Eksternal dan Pengambilan Torsi)

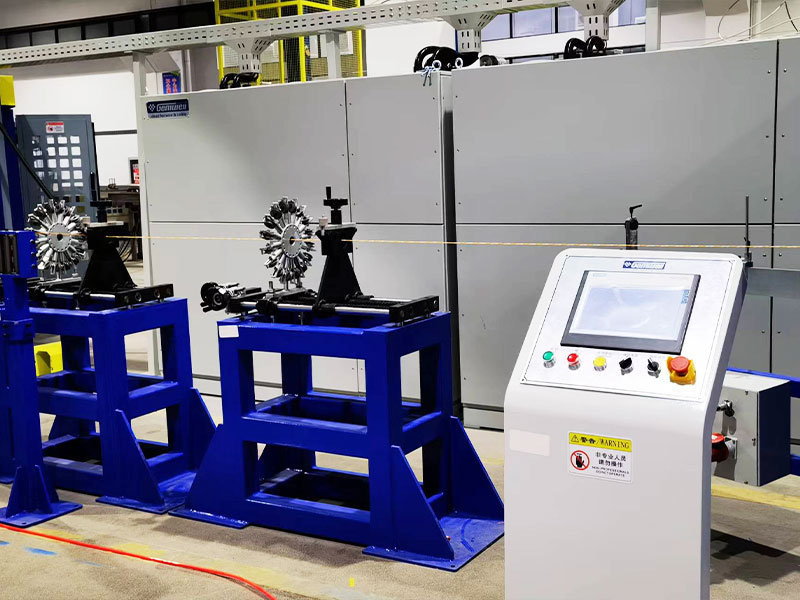

● Sistem Pengendalian
● Peralatan bantu periferal dapat disesuaikan


SPESIFIKASI TEKNIS

Parameter teknis utama Tipe 630 tipe 800 1000 tipe tipe 1250
Jenis kawat yang cocok Sangat cocok untuk menyeret kabel rantai, kabel kontrol, kabel listrik, kabel data, kabel listrik dan kabel multi inti lunak lainnya dalam kabel ukuran besar.
Spesifikasi kawat inti Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
Diameter luar kawat yang terdampar Ø3-8 Ø5-12 Ø7-18 Ø10-25
Spesifikasi pembayaran 400-500 400-630 400-630 630-1000
Jenis pembayaran Ini dapat dikonfigurasi dengan berbagai dudukan daya atau pembayaran pasif seperti tipe poros, tipe tanpa poros, tipe putaran belakang, dll
Spesifikasi pengambilan 630x475 800x600 1000x750 1250x950
Lubang bagian dalam kumparan Ø80 Ø127
Struktur mesin secara keseluruhan Ambil garis tengah model utama putaran tunggal sebagai sumbu, jalur produksi dari pembayaran hingga pengambilan didistribusikan secara linier dalam struktur tipe terpisah.
Mati terdampar Cetakan dipasang pada lubang cetakan di belakang konsentrator kawat, dengan diameter luar cetakan standar 25.
Metode memutar ke belakang Konfigurasi standar mencakup mesin pembayaran putaran belakang yang digerakkan oleh daya atau pasif, yang dapat mencapai pembayaran putaran belakang dan pembentukan kabel yang fleksibel. Jenis rak pembayaran lainnya juga dapat disesuaikan.
Rasio memutar kembali 0-120%
Arah terdampar S/Z
Kecepatan putaran mesin puntir tunggal MAKS600RPM MAKS500RPM MAKS400RPM MAKS320RPM
Kisaran kecepatan kawat 20-80 20-80 20-80 20-80
Pitch kawat yang dipelintir 20-120 30-180 40-250 50-350
Akurasi nada Saat beroperasi pada kecepatan konstan, akurasi nada berada dalam ±1,5 mm. Selama proses start/stop, akurasi nada berada dalam ±3mm.

Bahan kantilever Struktur pipa baja persegi panjang yang ringan dan tahan udara rendah.
Kekuatan kantilever 18.5KW 30KW 45KW 55KW
Rem mesin utama Rem cakram pneumatik Rem cakram hidrolik
Tipe penggulung Penggulung eksternal adalah sistem penggulung berputar roda ganda dengan roda yang digerakkan, mengambil kawat melalui diameter kumulatif gulungan dinamis pada gulungan pengambil. Dan encoder mendeteksi kecepatan jalur seluruh alat berat, memberikan umpan balik kecepatan PID ke motor pengambil.

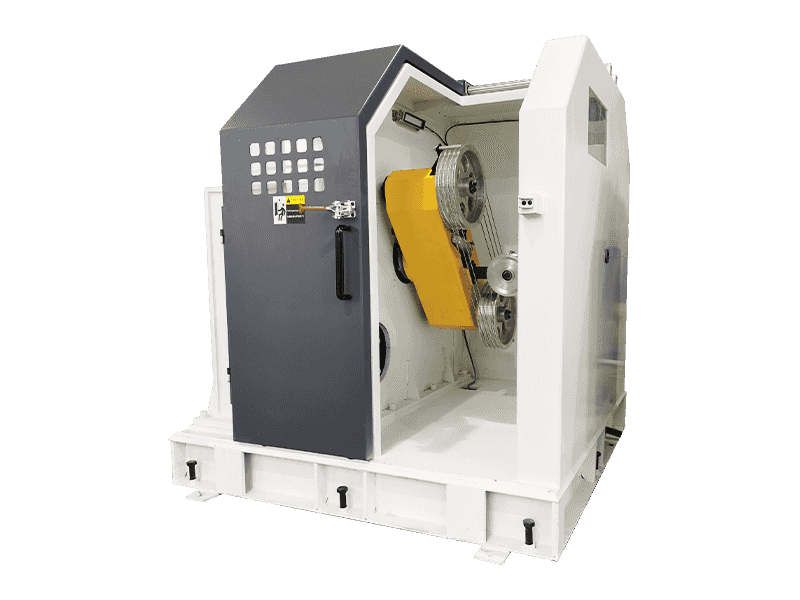

Tipe penggulung Penggulung berputar ditempatkan di depan puting beliung utama, terpisah dari unit utama. Badan yang berputar digerakkan oleh motor independen. Ia memiliki sistem penggulung roda ganda multi-alur, dengan roda penggulung sebagai roda tetap. Motor eksternal menggerakkan roda penggulung untuk berputar melalui struktur mekanis. Roda yang digerakkan adalah roda bebas yang mempunyai perpindahan bolak-balik linier. Motor servo eksternal mentransmisikan tegangan konstan ke roda yang digerakkan melalui transmisi mekanis. Ketika roda penggerak ditarik oleh kawat, ia mengeluarkan sinyal tegangan, memberikan kontrol umpan balik torsi PID ke motor pengambil.
Diameter roda penggulung Ø250 Ø350 Ø500 Ø700
kekuatan penggulung 3,7KW 5.5KW 22KW 30KW
Motor tegangan roda yang digerakkan 3,7KW servo motor Motor servo 5.5KW Motor servo 7.5KW Motor servo 11KW
Pengangkatan gulungan tuan rumah Pengangkatan listrik palet hidraulik dan rel pengambil bebas hambatan untuk diakses ke rangka utama.
Metode pengencangan gulungan Reel pengambil pengencang mur kerucut atas
Reel Memuat berat MAKS400KG MAKS600KG MAKS1000KG MAKS1500KG
Kekuatan reel pengambil Mode torsi 11KW Mode torsi 15KW Mode torsi 22KW Mode torsi 37KW
Pengaturan posisi kawat pengambil 1,5kW
Deteksi habisnya material hasil pembayaran Alarm dan otomatis berhenti bila kabel inti akan habis/alarm dan otomatis berhenti bila kabel putus.
Jenis ketegangan pembayaran Standarnya adalah mengatur tegangan dengan memindahkan atau menambah/menghilangkan balok beban, dan juga dapat disesuaikan untuk mengatur tegangan dengan menggunakan motor servo.
Tipe tegangan take-up Dengan menyesuaikan torsi motor pengambil untuk mengatur tegangan pengambil kawat, torsi motor secara otomatis mengikuti peningkatan belitan kawat, memastikan tegangan konstan secara dinamis selama pengambilan kawat.
Bahan rekaman AL, MYLAR, Pita katun, Kain bukan tenunan
Diameter luar gulungan pita Ø350 Ø450
Lebar pita 5-30mm 8-40mm
Lubang gulungan pita 50.8/76 Universal
Merekam kekuatan 2.2KW 3,7KW
Kecepatan merekam MAKS1800RPM MAKS1500RPM
Merekam unit tegangan Standar untuk menggunakan kopling bubuk magnetik, kopling histeresis dapat disesuaikan.
Panjang penyimpanan strip rekaman 400mm, ganti strip tanpa memotong kawat.
Pemeriksaan kerusakan strip Berhenti otomatis ketika strip hampir habis dan rusak
Tingkat tumpang tindih 0-50%, pengaturan program
Unit tegangan pita memanjang Standar untuk menggunakan kopling bubuk magnetik, kopling histeresis dapat disesuaikan.
Cetakan pita memanjang Tabung pembungkus jahitan jenis lain dapat disesuaikan.
Tampilan ketegangan Standar tanpa tampilan ketegangan. Sensor tekanan digital tipe komunikasi, alarm tegangan berlebih, dan pematian otomatis dapat disesuaikan.
Manajemen rumus Sistem manajemen formulasi khusus memungkinkan data seperti tegangan, suhu, diameter ekstrinsik, pitch, S/Z, jarak belitan saluran, dan tekanan barometrik dimasukkan ke dalam PLC, sehingga mendukung pengumpulan dan impor data untuk produksi digital.
Perlindungan keamanan Deteksi otomatis dan prediksi suhu/getaran/kebisingan/tekanan dapat disesuaikan sesuai dengan desain standar CE/CSA/UL.
Deteksi percikan Penguji percikan dapat disesuaikan.
Standar daya Standarnya adalah 3 fase 380V/50Hz dan catu daya dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Kecepatan Efisien: Kantilever puntir tunggal menjalani pengujian dan kalibrasi keseimbangan statis dan dinamis, sehingga menghasilkan lebih sedikit getaran dan kebisingan yang rendah. Spindel utama beroperasi dengan kecepatan tinggi secara terus menerus tanpa menghasilkan panas, menjamin kecepatan yang efisien.

● Nada Akurat: Penggulung berputar eksternal menggerakkan beberapa helai gerakan kawat, menciptakan nada yang akurat dan stabil sebelum mesin puntir utama.

Karena diameter bawah roda penggulung yang konstan dan tidak adanya faktor pengganggu lainnya, nadanya tetap presisi dan stabil.

● Pengaturan kawat yang efisien: Proses penataan kawat mengadopsi struktur berbentuk kotak, dimana gulungan kawat bergerak maju mundur dalam garis lurus bersama dengan kotak pengambil kawat, sehingga memastikan susunan kawat tertata rapi.

● Kurang Membungkuk: Desain penggulung penggulung dan roda pemandu kawat mengadopsi diameter besar, mengurangi pembengkokan kawat dan menghindari kerusakan pada pitch.

● Pengoperasian yang Lebih Mudah: Basis mesin bebas hambatan, tanpa ada jalur perayapan. Kumparan kawat dapat langsung dimasukkan ke dalam mesin untuk bongkar muat, sehingga memudahkan pengoperasian.

● Cerdas: Manajemen resep, memungkinkan pengambilan resep SOP dengan sekali klik, persiapan sekali klik untuk memulai, dan aktivasi sekali klik; Umpan balik dinamis pada pitch twist dan pengembalian torsi disediakan, deteksi kesalahan, deteksi kerusakan kabel, meter-ke-shutdown, kontrol cerdas.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan penggunaan kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Selama ada jaringan komunikasi di negara atau wilayah mana pun, layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diterapkan dengan cepat.
