Mesin Pemutar Twist Pair Belakang untuk Kabel Data Otomotif Pitch Tunggal Berputar Empat Inti Manufacturers

Kembalikan daftarnya
Mesin Twist Pair Back Twist untuk Kabel Data Otomotif

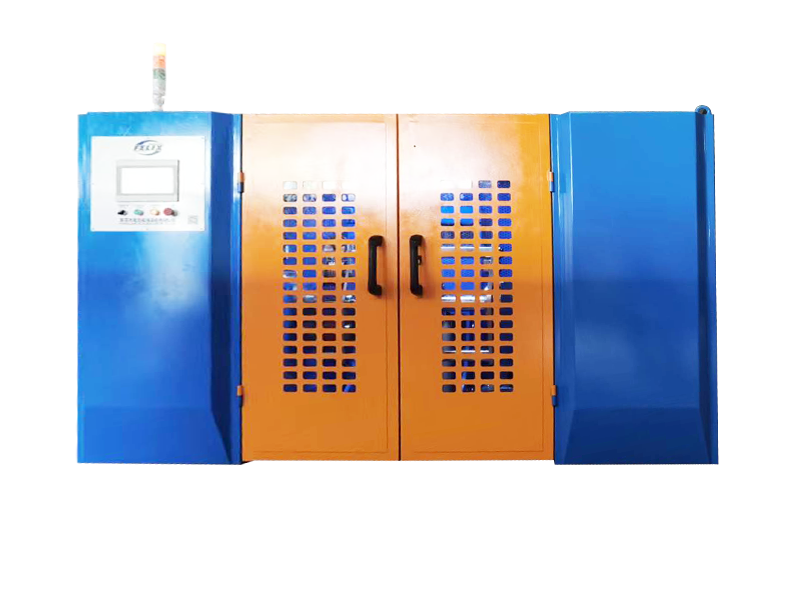

Mesin Pemutar Twist Pair Belakang untuk Kabel Data Otomotif Pitch Tunggal Berputar Empat Inti

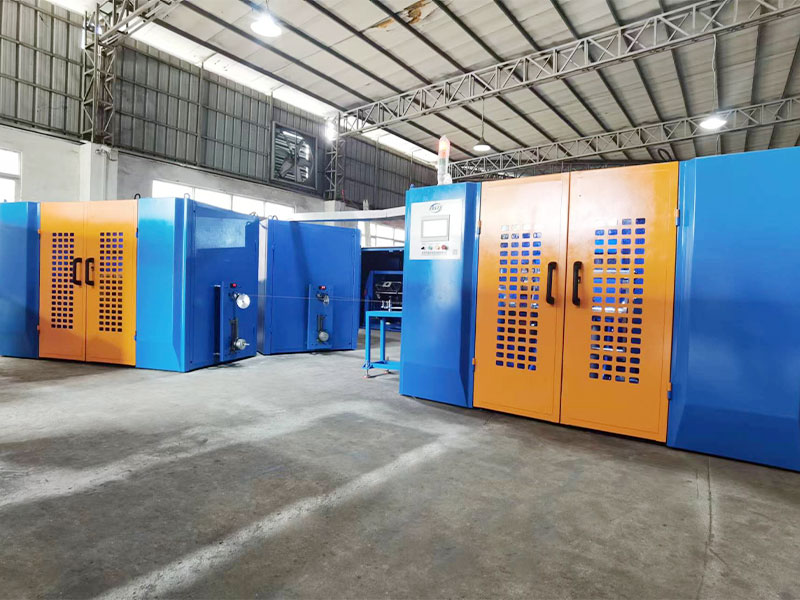

Ketika kabel ground ditambahkan ke dua atau lebih inti kabel sinyal untuk memutar dengan tegangan internal bebas, putaran balik akan membuahkan hasil, dan ketika bahan pita logam atau non-logam ditambahkan untuk pembungkus berputar tengah atau pembungkus memanjang, biasanya disarankan untuk menggunakan metode puntiran tunggal. Dibandingkan dengan metode puntiran ganda, metode puntiran tunggal memiliki efisiensi produksi yang lebih rendah, namun dapat memperoleh tampilan fisik dan kinerja kelistrikan yang lebih baik dari kualitas pembungkus pita. Mesin ini dirancang khusus untuk lini produksi tegangan internal bebas putaran balik hasil kawat tanah yang mengisi pita pembungkus pasangan pelindung puntiran. Keseluruhan lini mencakup bagian hasil putaran belakang, bagian pembungkus berputar tengah atau bagian pembungkus memanjang, dan bagian puntir tunggal. Setiap bagian beroperasi secara sinkron melalui kontrol interlock mekanis dan elektrik, sehingga mencapai kontrol pitch elektronik presisi tinggi tanpa langkah. Akurasi nada mendekati tempat desimal pertama, dapat diatur secara digital dengan tetap stabil dan akurat. Bagian pembayaran putaran belakang adalah struktur bingkai berputar horizontal. Perputaran badan rangka mendorong rangka untuk berputar dan membentuk gerakan memutar ke belakang satu nada. Kecepatan memutar balik dapat diatur secara sewenang-wenang dari 0 hingga 100%. Bagian pengambilan putaran tunggal memiliki struktur cincin putar, dan motor menggerakkan cincin putar untuk memutar untuk menggerakkan kawat agar berputar dan memutar pelat pengumpul kawat untuk membentuk putaran tunggal. Kabel yang dipilin dapat dibungkus dengan putaran tengah atau dibungkus memanjang secara bersamaan untuk mencapai pelindung eksternal pada kabel. Dengan menggunakan metode puntiran belakang, gaya puntir pasif dan puntiran eksternal tradisional diubah menjadi puntiran rotasi aktif dari dua atau lebih kabel inti di bawah aksi gabungan puntiran belakang dan gaya puntir. Tegangan torsi internal dan tegangan puntir eksternal saling meniadakan, sehingga tegangan rotasi produk puntir dari dalam ke luar saling meniadakan hingga nol atau mendekati nol (tergantung pada laju puntir belakang). Kedua kabel inti setelah dipelintir berada dalam kontak dekat tanpa celah dan secara alami lurus tanpa gaya pantulan. Mempertahankan struktur fisik yang stabil dapat menghasilkan kinerja listrik yang stabil. Reel pengambil mengadopsi pengontrol gerak servo dalam struktur pengaturan poros, yang tidak merusak kabel dan membuat pengaturannya tepat dan indah.

Pertanyaan +
PRAV：Tidak ada produk sebelumnya
BERIKUTNYA：Mesin Twist Pair Putar Belakang untuk Kabel Data Ethernet Industri Empat Inti
Product Details

KOMPONEN

● Ø500 jenis cincin berputar pembayaran putaran belakang nada tunggal. 4 satuan
● Konsentrator kawat 1 unit
● Ø630 cincin putar single twister 1 unit
● Sistem kendali 1 unit
● Peralatan bantu periferal dapat disesuaikan.


SPESIFIKASI TEKNIS

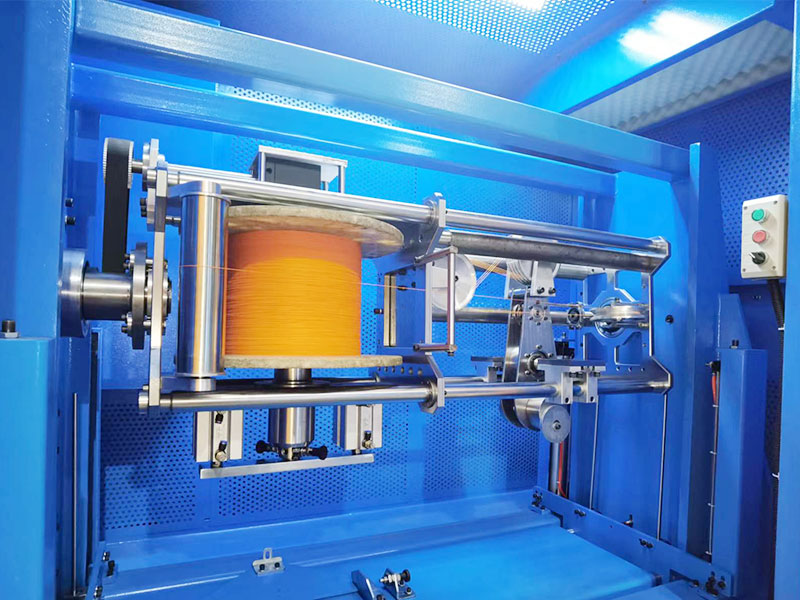

Struktur pembayaran Pembayaran putaran belakang nada tunggal jenis cincin berputar horizontal. Rangka memutar badan penggerak gulungan membentuk putaran belakang, sumbu gulungan dan sumbu rangka tegak lurus 90° terhadap perpotongan. Motor pembayaran eksternal menggerakkan gulungan pembayaran dalam bingkai untuk berputar melalui mekanisme transmisi mekanis untuk mencapai pembayaran aktif, konfigurasi pembayaran standar adalah 4 kepala, jumlah lainnya juga dapat disesuaikan.

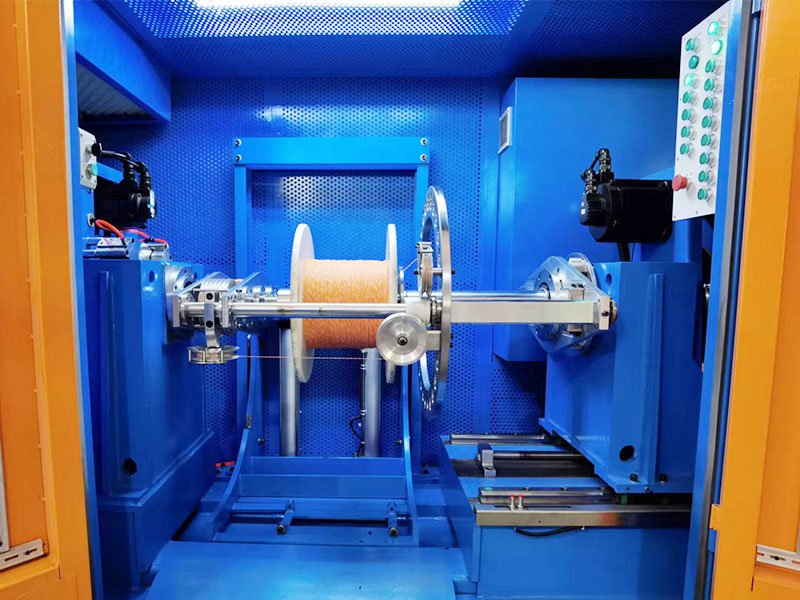

Struktur pengambilan Bodi tipe cincin berputar horizontal, pengambilan pengencang pneumatik tanpa poros, susunan kawat poros lintasan yang dapat digerakkan di tanah, pengambilan torsi, puntiran pasangan pitch tunggal

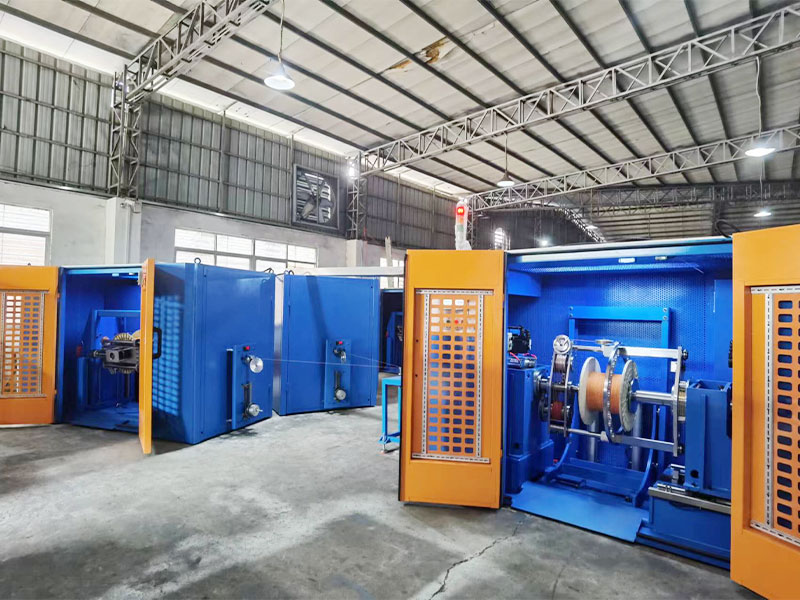

Struktur mesin secara keseluruhan Pay-off dan stranding disusun di sepanjang garis tengah mainframe untai tunggal dengan struktur terpisah, dapat disesuaikan untuk meningkatkan peralatan bantu periferal untuk berbagai kombinasi.
Jenis kawat yang cocok Cocok untuk kabel data otomotif frekuensi tinggi 7.5G, 10G, 20G HSD dan kawat terdampar lainnya, juga cocok untuk Cat7, Cat8, HDMI, USB3.1, USB 4.0 dan kawat terdampar lainnya.
Spesifikasi kawat inti Kisaran: Ø0,6-1,8mm, di luar kisaran ini, dapat disesuaikan
Diameter luar kawat yang terdampar kisaran: Ø1.2-4.0mm, di luar kisaran ini dapat disesuaikan.
Mati terdampar Ukuran OD cetakan standar adalah 25
Metode memutar ke belakang Mencapai puntiran atau pra-puntiran, puntiran berarti busur mesin pembayaran dan pasangan puntir berputar berlawanan arah; pra-memutar mengacu pada arah putaran yang sama dari mesin pembayaran dan putaran berpasangan, dan dapat dipilih pada layar sentuh.
Rasio memutar/pra-memutar 0-120%, dapat disesuaikan terus menerus dan tanpa langkah, diatur pada layar sentuh, kontrol otomatis PLC, pelacakan otomatis kecepatan memutar/mundur. Pada tingkat putaran 33 persen, satu lemparan terbentuk saat pembayaran, sementara dua lemparan terbentuk saat lepas landas. Oleh karena itu, jumlah lemparan total adalah tiga.
Arah terdampar S/Z
Kecepatan rotasi pembayaran MAX560 RPM (tanpa beban).
Kecepatan pengaktifan sebenarnya diatur sesuai dengan persyaratan tingkat kabel yang berbeda.
Kecepatan putaran pengambilan MAX560 RPM (tanpa beban).
Kecepatan pengaktifan sebenarnya diatur sesuai dengan persyaratan tingkat kabel yang berbeda.
Kisaran kecepatan kawat Rumus menghitung kecepatan jalur: Kecepatan take-up x 3 x pitch / 1000 = m/mnt. Batas kecepatan maksimum adalah 30 m/menit.
Pitch kawat yang dipelintir Kisaran optimal: 10,0-60,0 mm, akurat hingga satu tempat desimal, dengan level yang dapat disesuaikan terus menerus, dapat dipilih pada layar sentuh.
Akurasi nada Akurasi pitch ±0,3 mm selama produksi kecepatan tetap, ±0,5 mm saat start-up/shutdown.
Bahan rangka pemintalan yang dapat dibayar Rangka aluminium paduan titanium ringan
Kekuatan kerangka pemintalan yang terbayar Konfigurasi standar adalah 5.5KW motor inverter yang juga dapat disesuaikan untuk motor servo.
Kekuatan cincin putar pengambil Konfigurasi standar adalah motor inverter 11KW, yang juga dapat disesuaikan untuk motor servo.
Pengereman Pengereman cakram pnenmatik

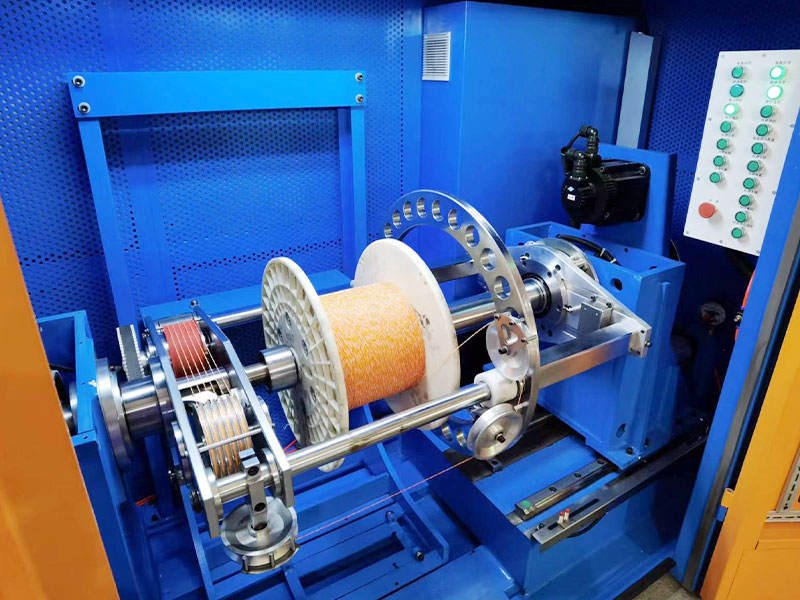

Tipe penggulung Penggulung roda ganda dipasang pada dudukan cincin berputar
Diameter roda penggulung Ø185, roller penggulung aluminium berlapis karet 5 alur. Roller penggerak aluminium terpisah 5 alur.
kekuatan penggulung Motor servo 3KW
Spesifikasi pembayaran Roda perkakas ABS Ø500
Spesifikasi pengambilan Roda perkakas ABS Ø630, kompatibel dengan Ø500
Lubang bagian dalam gulungan Standarnya adalah Ø56mm, ukuran lain dapat disesuaikan.
Pengangkatan gulungan spindel Pengangkatan listrik, spool bongkar muat skateboard.
Metode pengencangan gulungan Spul pengencang rakitan silinder elastis yang kuat, gaya pengencangan> 300KG, dengan perlindungan mengunci sendiri, spul pelepas pneumatik
Reel Memuat berat MAKS300KG
Kekuatan gulungan pembayaran Konfigurasi standarnya adalah motor inverter 1,5KW, juga dapat disesuaikan untuk motor servo.
Kekuatan reel pengambil Konfigurasi standarnya adalah motor inverter 3,7KW, juga dapat disesuaikan untuk motor servo.
Pengaturan posisi kawat pengambil Tipe Baris Tanah
Kekuatan pengaturan posisi kawat Baris Pengontrol Gerak Servo 0,75KW
Deteksi habisnya material hasil pembayaran Alarm dan otomatis berhenti bila kabel inti akan habis/alarm dan otomatis berhenti bila kabel putus.
Tipe ketegangan Bayarannya adalah tegangan pelepasan yang disesuaikan dengan servomotor, pengambilan adalah mode tegangan torsi.
Kisaran ketegangan pembayaran 3N-30N/0,3kg-5kg/300g-3000g
Kisaran ketegangan pengambilan 7N-70N/7kg-7kg/700g-7000g
Akurasi ketegangan Fluktuasi ketegangan pembayaran ±10g
Fluktuasi ketegangan pengambilan ±50g
Tampilan ketegangan Sensor tekanan tampilan digital tipe komunikasi, alarm tegangan berlebih, dan pematian otomatis.
Manajemen rumus Sistem manajemen formulasi khusus memungkinkan data seperti tegangan, suhu, diameter ekstrinsik, pitch, S/Z, jarak lilitan kawat, tekanan barometrik dimasukkan ke dalam PLC, mendukung pengumpulan dan impor data untuk produksi digital.
Perlindungan keamanan Deteksi otomatis dan prediksi suhu/getaran/kebisingan/tekanan dapat disesuaikan sesuai dengan desain standar CE/CSA/UL.
Deteksi percikan Dapat disesuaikan untuk menambahkan penguji percikan
Pelindung penarik Rekaman longitudinal aktif dapat ditambahkan antara pembayaran dan pengambilan.
Layar terbungkus Mesin taping berputar tengah dapat ditambahkan antara pembayaran dan pengambilan
Pembentukan Pra-Putaran Pra-twister berkecepatan tinggi dapat disesuaikan antara pembayaran dan pengambilan.
Isian tanah Imbalan daya pengisi dapat disesuaikan antara pembayaran dan pengambilan.
Standar Daya Standarnya adalah 3 fase 380V/50Hz dan catu daya dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Kecepatan cepat: Kotak spindel bebas stres dan dianil, tahan lama dan tidak berubah bentuk. Busur sudut putar yang berputar seimbang secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Ini memiliki getaran kecil dan kebisingan rendah. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang, dan kecepatan putaran spindel cepat.

● Ketegangan stabil: Motor servo dapat disesuaikan sebagai elemen tegangan. Setelah mengatur tegangan pengambilan total, tegangan pembayaran kedua kabel inti dihitung dengan cerdas. Hal ini juga memungkinkan kontrol yang tepat atas kecepatan pembayaran dan pengambilan melalui pengontrol gerakan servo, sehingga mencapai ketegangan yang stabil.

● Nada yang akurat: Dunia secara eksklusif "mekanisme transmisi presisi daya eksternal dan penggulung internal", menggunakan transmisi mekanis yang kompleks untuk mentransmisikan daya motor di luar busur bengkok ke roda penggulung di dalamnya. Menetapkan penggulung utama sebagai patokan pergerakan, mengadopsi pengontrol gerakan servo untuk busur puntir dan penggulung utama untuk melakukan kontrol gerakan rantai yang tepat dan mendapatkan nada yang tepat pada kecepatan berapa pun.

● Cerdas: Manajemen resep, pengambilan resep SOP sekali klik, persiapan permulaan sekali klik, permulaan sekali klik; umpan balik dinamis dari nada puntiran, rasio puntiran belakang,  deteksi kesalahan/deteksi pemutusan sambungan/berhenti saat meteran mencapai, panel kontrol cerdas

● Tingkat kegagalan rendah: Komponen kontrol kelistrikan pada busur sudut stranding semuanya dipasang pada dudukannya, dan semua sinyal dikontrol secara elektrik loop tertutup di dalam busur stranded. Cincin pengumpul sikat karbon hanya menyediakan daya tiga fase ke bagian dalam busur sudut stranding tanpa mentransmisikan sinyal untuk menghindari kontak yang buruk, interferensi, dan tingkat kegagalan yang rendah.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan untuk mendapatkan kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Pemecahan masalah dan pemeliharaan tersedia terlepas dari lokasi mesin di negara atau wilayah mana pun di seluruh dunia, selama ada jaringan komunikasi, maka layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diberikan dengan cepat.
