Mesin Twist Pair Back Twist untuk Kabel Data Otomotif

Mesin Twist Pair Putar Belakang untuk Kabel Data Ethernet Industri Empat Inti

Dengan pesatnya perkembangan kendaraan energi baru dalam beberapa tahun terakhir, peralatan elektronik di dalam mobil telah berkembang, seperti kontrol mesin, sistem ABS, kantung udara, fungsi pintar AI, elektronik multimedia, dll. Dengan cara ini, keselamatan, kenyamanan, kecerdasan, penghematan energi, keandalan, dan kenyamanan mobil dapat ditingkatkan, dan emisi dapat dikurangi. Sejalan dengan itu, terdapat peningkatan persyaratan yang ditempatkan pada sistem bus untuk memastikan transmisi data komunikasi yang andal antara unit kontrol yang beragam. Secara khusus, keamanan kontrol melalui sistem bus seperti Controller Area Network (CAN) atau sistem FlexRay sangat penting dan harus memenuhi spesifikasi kompatibilitas elektromagnetik. Sebagai inti dari pembawa transmisi sinyal, kabel data otomotif memiliki persyaratan kualitas yang semakin tinggi: laju transmisi data yang lebih cepat, kinerja penundaan, dan toleransi kesalahan.  Jalur produksi kabel data otomotif mengadopsi struktur rekaman pasangan terpilin, yang dapat mencapai kecepatan transmisi data yang cepat (bus CAN: 1Mbit/s; bus FlexRay: 10 Mbit/s), dengan penundaan yang pasti dan keandalan yang tinggi. Karena kabel data otomotif pasangan terpilin terutama memerlukan simetri kabel inti terpilin berpasangan, dan ketika kabel menjalani transmisi mode diferensial, kabel tersebut mengubah sinyal mode diferensial menjadi nilai terkuantisasi stabil dari sinyal mode umum, yaitu nilai LCL dan nilai lctl. Selain itu, pengendalian redaman rendah dan perbedaan gema rendah juga memerlukan mesin pemutar berpasangan yang stabil dan diinginkan. Sejak berdirinya pabrik 20 tahun yang lalu, Gemwell telah berfokus pada pengembangan penelitian dan inovasi mesin puntir. Gemwell Back Twist Pair Twisting Machine untuk Kabel Data Ethernet Industri Inti Ganda kini telah menjadi pilihan terkemuka di bidang kabel data energi baru. Berikut ini adalah konfigurasi konvensional 2 gulungan pembayaran, pengguna dapat menambah jumlah kepala pembungkus sesuai dengan spesifikasi pabrikan kabel yang berbeda. Tergantung pada variasi diameter kawat, spesifikasi dan jenis mesin pengambilan, pembayaran, dan penggulung juga dapat disesuaikan dan diubah.

Pertanyaan +
PRAV：Mesin Pemutar Twist Pair Belakang untuk Kabel Data Otomotif Pitch Tunggal Berputar Empat Inti
BERIKUTNYA：Mesin Twist Pair Twist Belakang untuk Kabel Data Ethernet Industri Inti Ganda
Product Details

KOMPONEN

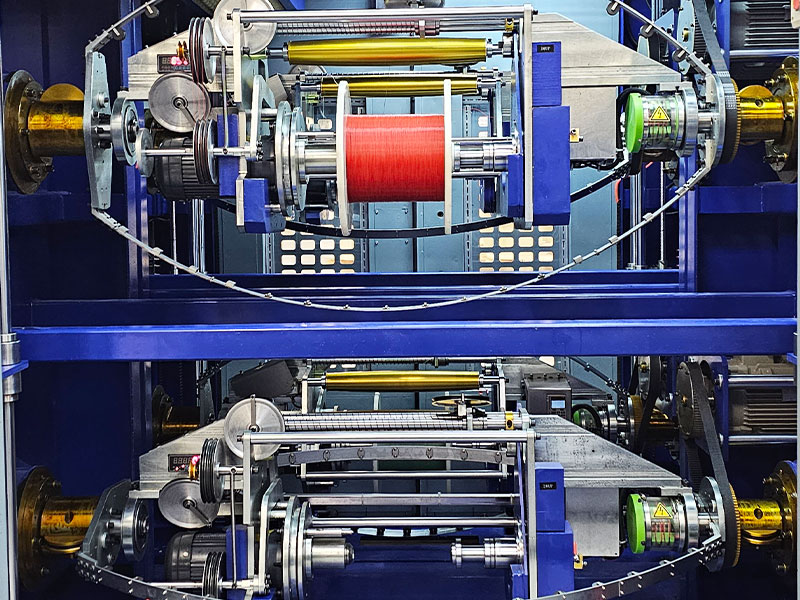

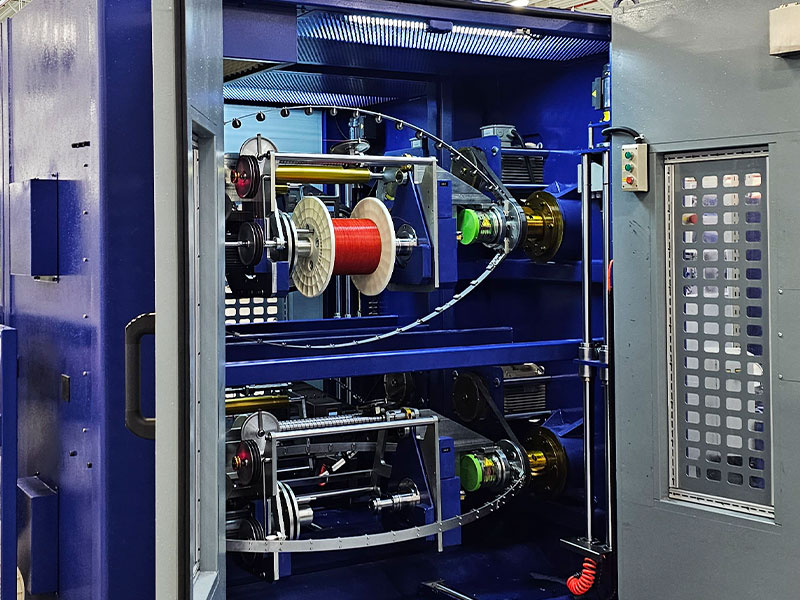

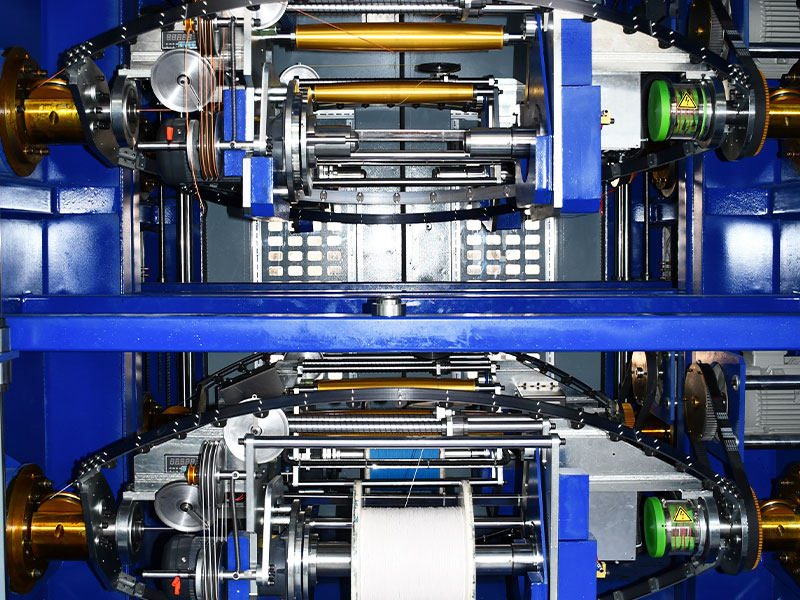

● Ø500 Mesin pembayaran putaran belakang cakram ganda tipe bingkai terintegrasi 2 unit
● Stand Payoff Back Twist 2 unit
● Ø630 Twister pasangan tegangan konstan pitch ganda 1 unit
● Sistem kendali 1 unit
● Peralatan bantu periferal dapat disesuaikan.


SPESIFIKASI TEKNIS

Struktur pembayaran Pembayaran tanpa poros dudukan perahu gulungan ganda maju dan mundur horizontal, pembayaran putaran belakang busur ganda yang terdampar.
Struktur pengambilan Pengambilan tanpa poros dudukan portal horizontal, putaran pasangan pitch ganda busur terdampar.
Struktur mesin secara keseluruhan Pembayaran putaran belakang dan pengambilan yang terdampar diatur sepanjang garis tengah, dengan struktur tipe terpisah. Pembayarannya ditempatkan saling membelakangi dengan dilengkapi pintu depan dan belakang; Tempat dan pengumpulan gulungan dapat dioperasikan di bagian depan mesin.
Jenis kawat yang cocok Terutama digunakan untuk KABEL LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 dan kabel lainnya, tetapi juga untuk kabel transmisi sinyal lain yang memerlukan pengujian kelistrikan.
Spesifikasi kawat inti Kisaran: Ø0.6-2.0mm, di luar kisaran ini dapat disesuaikan
Diameter luar kawat yang terdampar kisaran: Ø1.2-4.5mm, di luar kisaran ini dapat disesuaikan.
Mati terdampar Ukuran OD cetakan standar adalah 25
Metode memutar ke belakang Mencapai puntiran atau pra-puntiran, puntiran berarti busur mesin pembayaran dan pasangan puntir berputar ke arah yang berlawanan; pra-memutar mengacu pada arah putaran yang sama dari mesin pembayaran dan putaran berpasangan, dan dapat dipilih pada layar sentuh.
Rasio memutar/pra-memutar 0-120%, dapat disesuaikan terus menerus dan tanpa langkah, diatur pada layar sentuh, kontrol otomatis PLC, pelacakan otomatis kecepatan memutar/mundur.
Arah terdampar S/Z
Kecepatan rotasi pembayaran MAX2000 RPM/4000 TPM (tanpa beban).
Kecepatan pengaktifan sebenarnya diatur sesuai dengan persyaratan tingkat kabel yang berbeda.
Kecepatan putaran pengambilan Model 500 MAX2000RPM/4000TPM (tanpa beban).
Model 630 MAX1750RPM/3500TPM (tanpa beban).
Kecepatan pengaktifan sebenarnya diatur sesuai dengan persyaratan tingkat kabel yang berbeda.
Kisaran kecepatan kawat Rumus untuk menghitung kecepatan lintasan: Kecepatan busur-puntir x 2 x pitch / 1000 = m/mnt. Batas kecepatan maksimum adalah 100 m/menit.
Pitch kawat yang dipelintir Kisaran optimal: 5,0-50,0 mm, akurat hingga satu tempat desimal, dengan level yang dapat disesuaikan terus menerus, dapat dipilih pada layar sentuh.
Akurasi nada Akurasi pitch ±0,3 mm selama produksi kecepatan tetap, ±0,5 mm saat start-up/shutdown.
Bahan busur terdampar Bahan standar yang digunakan adalah strip baja 65Mn dengan lubang tali keramik, yang dapat disesuaikan dengan busur ringan serat karbon.
Kekuatan busur pembayaran Konfigurasi standar adalah 2-5.5KW motor inverter juga dapat disesuaikan untuk motor servo.
Kekuatan busur pengambil Konfigurasi standar untuk pengambilan 630 adalah motor inverter 7,5KW, juga dapat disesuaikan untuk motor servo.
Pengereman busur terdampar Rem elektromagnetik
Tipe penggulung Penggulung roda ganda dipasang pada dudukan portal
Diameter roda penggulung Ø185, roller penggulung aluminium berlapis karet 5 alur. Roller penggerak aluminium terpisah 5 alur.
kekuatan penggulung Konfigurasi standar adalah motor inverter 1,5KW, juga dapat disesuaikan untuk motor servo.
Spesifikasi pembayaran Model Ø500, kompatibel dengan Ø400, roda perkakas ABS
Spesifikasi pengambilan Model Ø630, kompatibel dengan Ø500, roda perkakas ABS
Lubang bagian dalam gulungan Standarnya adalah Ø56mm, ukuran lain dapat disesuaikan.
Pengangkatan gulungan spindel Pengangkatan listrik, spool bongkar muat skateboard.
Metode pengencangan gulungan Spul pengencang rakitan silinder elastis yang kuat, gaya pengencangan> 200KG, dengan perlindungan mengunci sendiri, spul pelepas pneumatik
Reel Memuat berat MAKS300KG
Kekuatan gulungan pembayaran Konfigurasi standar adalah motor peredam gigi 2-0,75KW, juga dapat disesuaikan untuk motor servo.
Kekuatan reel pengambil Konfigurasi standar adalah motor peredam gigi 0,75KW, juga dapat disesuaikan untuk motor servo.
Pengaturan posisi kawat pengambil Standarnya adalah 30 unit poros traverse batang yang dipoles, dapat disesuaikan untuk baris pengontrol gerak servo.
Kekuatan pengaturan posisi kawat Pengontrol gerak servo 0,2KW dapat disesuaikan.
Deteksi kehabisan bahan pelunasan Alarm dan otomatis berhenti bila kabel inti akan habis/alarm dan otomatis berhenti bila kabel putus.
Tipe ketegangan Standarnya adalah mengatur tegangan dengan memindahkan atau menambahkan beban penyeimbang, PID mengontrol kecepatan pembayaran atau pengambilan, atau menyesuaikannya untuk mengatur tegangan dengan motor servo.
Kisaran ketegangan pembayaran 3N-30N/0,3kg-3kg/300g-3000g
Kisaran ketegangan pengambilan 5N-50N/0,5kg-5kg/500g-5000g
Akurasi ketegangan ±25 gram
Tampilan ketegangan Sensor tekanan tampilan digital tipe komunikasi, alarm tegangan berlebih, dan pematian otomatis.
Manajemen rumus Sistem manajemen formulasi khusus memungkinkan data seperti tegangan, suhu, diameter ekstrinsik, pitch, S/Z, jarak lilitan kawat, tekanan barometrik dimasukkan ke dalam PLC, mendukung pengumpulan dan impor data untuk produksi digital.
Perlindungan keamanan Deteksi otomatis dan prediksi suhu/getaran/kebisingan/tekanan dapat disesuaikan sesuai dengan desain standar CE/CSA/UL.
Deteksi percikan Dapat disesuaikan untuk menambahkan penguji percikan
Pelindung penarik Rekaman longitudinal aktif dapat ditambahkan antara pembayaran dan pengambilan.
Pembentukan Pra-Putaran Pra-twister berkecepatan tinggi dapat disesuaikan antara pembayaran dan pengambilan.
Isian tanah Imbalan daya pengisi dapat disesuaikan antara pembayaran dan pengambilan.
Standar Daya Standarnya adalah 3 fase 380V/50Hz dan catu daya dapat disesuaikan untuk berbagai negara dan wilayah.
Perangkat lunak cerdas Dapat disesuaikan untuk menambahkan perangkat lunak "fungsi pencocokan otomatis kecepatan produksi terbaik", untuk mencapai efisiensi produksi dan kualitas produk pada saat yang bersamaan.
Perangkat over-oil kawat inti Perangkat peminyakan kawat inti dapat dikustomisasi dan ditambahkan. Kawat inti insulasi dilapisi dengan minyak pelumas yang mudah menguap untuk mengurangi gesekan selama puntiran pasangan kawat.




FITUR PRODUK

● Kecepatan cepat: Kotak spindel bebas stres dan dianil, tahan lama dan tidak berubah bentuk. Busur sudut putar yang berputar seimbang secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Ini memiliki getaran kecil dan kebisingan rendah. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang, dan kecepatan putaran spindel cepat.

● Ketegangan stabil: Motor servo dapat disesuaikan sebagai elemen tegangan. Setelah mengatur tegangan pengambilan total, tegangan pembayaran kedua kabel inti dihitung dengan cerdas. Hal ini juga memungkinkan kontrol yang tepat atas kecepatan pembayaran dan pengambilan oleh pengontrol gerakan servo, sehingga mencapai ketegangan yang stabil.

● Nada yang akurat: Dunia secara eksklusif "mekanisme transmisi presisi daya eksternal dan penggulung internal", menggunakan transmisi mekanis yang kompleks untuk mentransmisikan daya motor di luar busur bengkok ke roda penggulung di dalamnya. Menetapkan penggulung utama sebagai patokan pergerakan, mengadopsi pengontrol gerakan servo untuk busur puntir dan penggulung utama untuk melakukan kontrol gerakan rantai yang tepat dan mendapatkan nada yang tepat pada kecepatan berapa pun.

● Penghematan tenaga kerja: Dilengkapi dengan threader fleksibel, dapat transit dengan lancar melalui simpul putar busur sudut, dan threading dapat diselesaikan dalam 1 menit. Kawat dapat ditarik ke arah sebaliknya menggunakan panel kontrol, sehingga menghemat tenaga kerja.

● Cerdas: Manajemen resep, pengambilan resep SOP sekali klik, persiapan permulaan sekali klik, permulaan sekali klik; umpan balik dinamis dari nada puntiran, rasio puntiran belakang,  deteksi kesalahan/deteksi pemutusan sambungan/berhenti saat meteran mencapai, panel kontrol cerdas

● Tingkat kegagalan rendah: Komponen kontrol kelistrikan pada busur sudut stranding semuanya dipasang pada dudukannya, dan semua sinyal dikontrol secara elektrik loop tertutup di dalam busur stranded. Cincin pengumpul sikat karbon hanya menyediakan daya tiga fase ke bagian dalam busur sudut stranding tanpa mentransmisikan sinyal untuk menghindari kontak yang buruk, interferensi, dan tingkat kegagalan yang rendah.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan untuk mendapatkan kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Pemecahan masalah dan pemeliharaan tersedia terlepas dari lokasi mesin di negara atau wilayah mana pun di seluruh dunia, selama ada jaringan komunikasi, maka layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diberikan dengan cepat.
