(Inti Ganda + Kawat Tanah + Pembungkus Membujur) Mesin Pemutar Pasangan Kawat Kantilever Pitch Tunggal

Jumlah kepala rak pembayaran dapat diperluas dan dikonfigurasi. Jika kabel arde ditambahkan ke dua atau lebih inti kabel sinyal untuk puntiran berpasangan dengan tegangan balik internal bebas, dan bila bahan pita logam atau non-logam ditambahkan untuk  pembungkus berputar tengah atau pembungkus memanjang, biasanya disarankan untuk menggunakan metode puntiran tunggal. Dibandingkan dengan metode puntiran ganda, metode puntiran tunggal memiliki efisiensi produksi yang lebih rendah, namun dapat memperoleh tampilan fisik dan kinerja kelistrikan yang lebih baik dari kualitas pembungkus pita. Unit mesin puntir tunggal ini dirancang khusus untuk lini produksi (pelindung pembungkus pita kawat tanah puntir berpasangan). Unit puntir tunggal mengadopsi struktur penggulung bawaan. Roda penggulung dipasang pada lengan osilasi kantilever. Motor penggulung dan motor kantilever dikendalikan oleh mekanisme interlocking mekanis dan elektrik, pengoperasian sinkron, dan dengan demikian mencapai kontrol pitch elektronik presisi tinggi tanpa langkah. Akurasi nada mendekati satu tempat desimal, yang dapat diatur secara digital dan berjalan secara stabil dan akurat. Bagian pembayaran dan bagian pembungkus memanjang mengadopsi desain terpusat yang terintegrasi untuk menghemat ruang. Reel pengambil mengadopsi pengontrol gerakan servo dalam struktur pengaturan poros, yang tidak merusak kabel jadi dan membuat pengaturannya tepat dan indah.

Pertanyaan +
PRAV：Tidak ada produk sebelumnya
BERIKUTNYA：(Putaran Belakang Inti Ganda + Kawat Tanah + Pembungkus Putar Tengah) Mesin Pemutar Pasangan Kawat Tipe Busur Pitch Tunggal
Product Details

KOMPONEN

● Ø400 Stand pembayaran aktif poros terintegrasi 3 unit
● Mesin tap memanjang tegangan konstan 2 unit
● Konsentrator kawat 1 unit
● Mesin perekam berputar tengah - opsional 2 unit
● Oven Teleskopik 1 unit

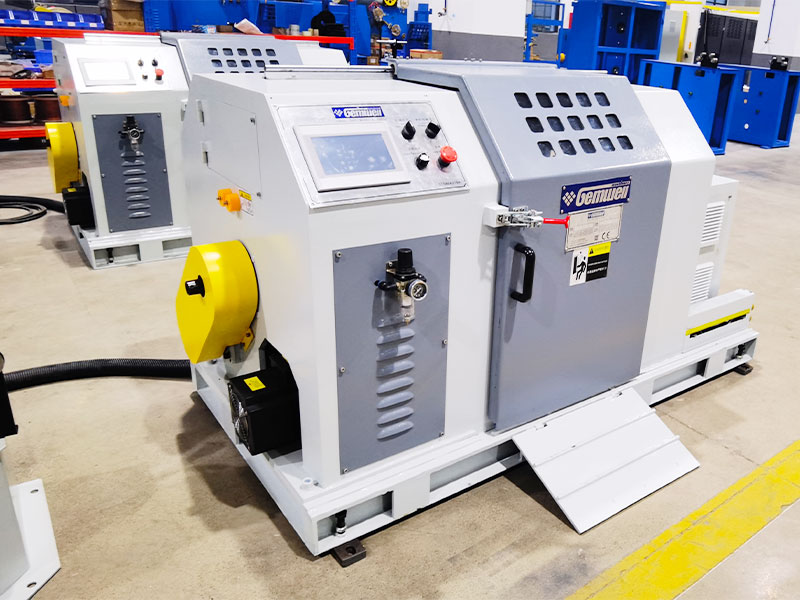

● Ø400 Mesin Puntir Tunggal Kantilever 1 unit
● Sistem Kendali 1 unit
● Peralatan bantu periferal dapat disesuaikan.


SPESIFIKASI TEKNIS

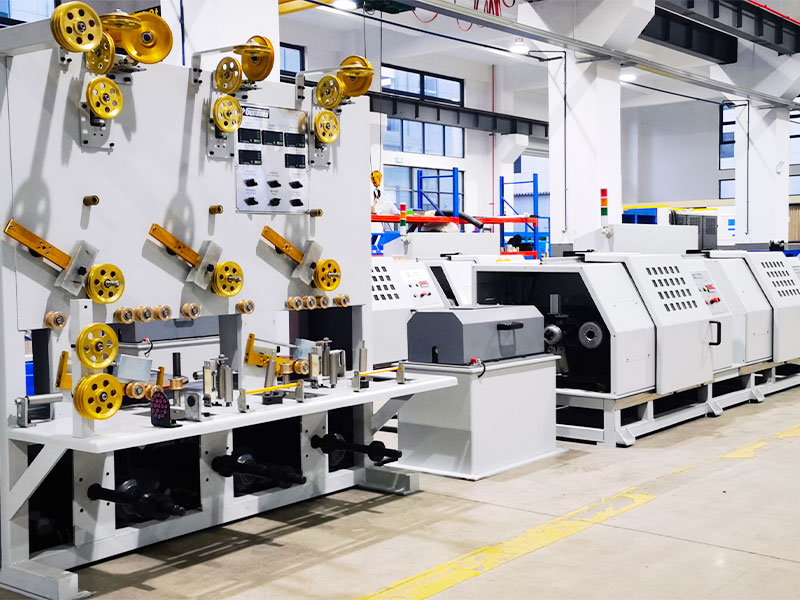

Struktur pembayaran Standarnya adalah dudukan pembayaran aktif poros terintegrasi 3 kepala, dengan 2 kepala untuk pembayaran kawat inti dan 1 kepala untuk pembayaran kawat tembaga. Jenis pembayaran lainnya dapat disesuaikan.
Struktur pengambilan Standarnya adalah mesin puntir tunggal kantilever Ø400 dengan pengambilan poros tanah. Reel pengambil tipe Ø500 dapat disesuaikan.

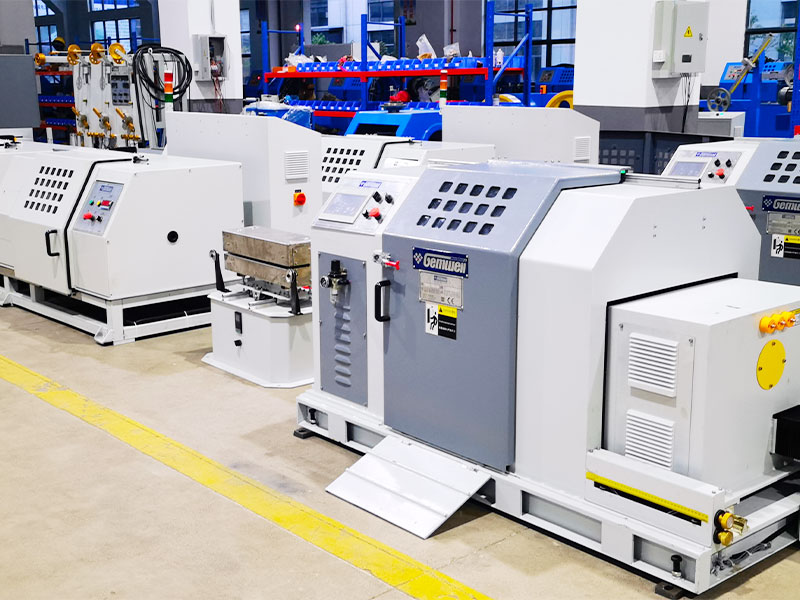

Struktur mesin secara keseluruhan Susun di sepanjang garis tengah mainframe single twist, ditempatkan masing-masing dari pembayaran hingga pengambilan dengan struktur terpisah
Jenis kawat yang cocok Sangat cocok untuk pasangan puntiran kabel frekuensi tinggi seperti HDMI, USB3.1, USB4.0, dan KABEL LAN, serta kabel data dan kabel elektronik (2 inti kabel ground tengah atau pembungkus memanjang)
Spesifikasi kawat inti Kisaran: Ø0,6-1,8mm, di luar kisaran ini, dapat disesuaikan
Diameter luar kawat yang terdampar kisaran: Ø1.3-4.0mm, di luar kisaran ini dapat disesuaikan.
Mati terdampar Diameter luar cetakan standar adalah 25mm.
Metode memutar ke belakang TIDAK
Rasio memutar kembali TIDAK
Arah terdampar S/Z
Kecepatan rotasi pembayaran MAX1000RPM (tanpa beban), kecepatan pengoperasian sebenarnya dapat diatur sesuai dengan spesifikasi kabel.
Kecepatan merekam MAX2000RPM (tanpa beban), kecepatan pengoperasian sebenarnya dapat diatur sesuai dengan lebar sabuk dan spesifikasi kabel.
Kisaran kecepatan kawat Rumus untuk menghitung kecepatan kawat adalah : kecepatan mesin single twist x pitch / 1000 = m/min, dengan batas kecepatan maksimal 50m/min.
Pitch kawat yang dipelintir Kisaran optimal untuk nada adalah 10,0-50,0 mm, dengan presisi hingga satu tempat desimal, dapat disesuaikan terus menerus tanpa langkah, dipilih pada layar sentuh.
Akurasi nada Selama produksi kecepatan konstan, akurasi pitch adalah ±0,4 mm, dan selama proses start/stop, akurasi pitch adalah ±0,6 mm.
Bahan kantelever Struktur pipa baja persegi panjang dengan ketahanan udara rendah dan ringan
Kekuatan kantelever Motor servo 3,7KW.
Pengereman tuan rumah
Rem cakram pneumatik.
Tipe penggulung Penggulung roda ganda dipasang pada kantilever pada rangka utama yang dapat diputar tunggal.
Diameter roda penggulung Roda penggulung kawat Ø159 dengan 4 alur.
kekuatan penggulung Motor servo 1,8 KW
Spesifikasi pembayaran Roda perkakas ABS Ø400. 500 roda pembayaran dapat disesuaikan.
Spesifikasi pengambilan Roda perkakas ABS Ø400. 500 roda pembayaran dapat disesuaikan, dengan kecepatan maksimal pada 800RPM.
Lubang bagian dalam gulungan Ukuran standarnya adalah Ø56mm, dengan penyesuaian tersedia untuk ukuran lubang lainnya.

Pengangkatan gulungan spindel Gulungan pembayaran buatan, gulungan pengangkat listrik
Metode pengencangan gulungan Gulungan pengencang mur kerucut atas
Reel Memuat berat MAKS200KG
Kekuatan gulungan pembayaran Motor roda gigi 0,4KW
Kekuatan reel pengambil Mode ketegangan torsi motor servo 1,3 KW
Pengaturan posisi kawat pengambil Tipe baris tanah, posisi baris motor servo 0,75KW
Deteksi kehabisan bahan pelunasan Alarm dan otomatis berhenti bila kabel inti akan habis/alarm dan otomatis berhenti bila kabel putus.
Tipe ketegangan Tuas poros pembayaran aktif, bobot yang dapat digerakkan dan disesuaikan untuk mengatur tegangan, kontrol PID pada kecepatan pembayaran. Pengambilan tegangan torsi, dapat disesuaikan menjadi motor servo untuk mengontrol tegangan.
Kisaran ketegangan pembayaran 3N-40N/0,3kg-4kg/300g-4000g
Kisaran ketegangan pengambilan 8N-50N/0,8kg-5kg/800g-5000g
Akurasi ketegangan ±25 gram
Bahan rekaman AL, MYLAR, TEMBAGA FOIL, PTFE, PI
Diameter luar gulungan pita Bahan bantalan standar, OD Ø300, tersedia bahan poros khusus.
Lebar pita 3-20mm
Lubang gulungan kaset 50.8/76
Merekam kekuatan Motor servo 1,8 KW
Merekam ketegangan Kopling histeresis 1NM
Panjang penyimpanan strip rekaman 400mm, ganti strip tanpa memotong kawat.
Pemeriksaan kerusakan strip Berhenti otomatis ketika kaset hampir habis dan rusak
Tingkat tumpang tindih 0-50%, pengaturan program
Unit tegangan pita memanjang Rem bubuk magnetik 1NM
Cetakan pita memanjang Standarnya adalah tabung kertas pembungkus tubular tipe mulus, jenis cetakan pembungkus memanjang lainnya juga dapat disesuaikan

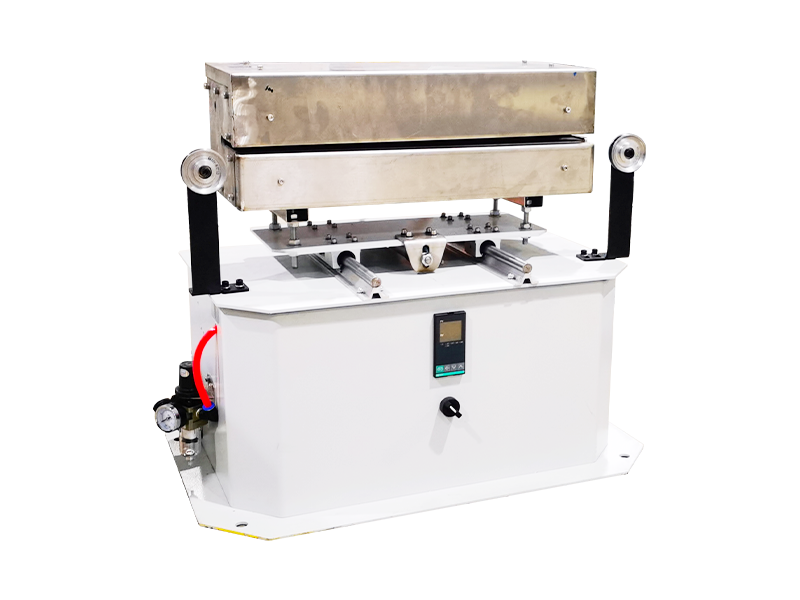

Parameter oven Oven termostatik teleskopik, menjauhlah saat berhenti untuk mencegah pemanggangan kawat, dan pindahkan ke dalam untuk memanggang kawat saat memulai.
Tampilan ketegangan Sensor tekanan tampilan digital tipe komunikasi, alarm tegangan berlebih, dan pematian otomatis.
Deteksi percikan Dapat disesuaikan untuk menambahkan penguji percikan
Manajemen rumus Sistem manajemen formulasi khusus memungkinkan data seperti tegangan, suhu, diameter ekstrinsik, pitch, S/Z, jarak lilitan kawat, dan tekanan barometrik dimasukkan ke dalam PLC, sehingga mendukung pengumpulan dan impor data untuk produksi digital.
Perlindungan keamanan Deteksi otomatis dan prediksi suhu/getaran/kebisingan/tekanan dapat disesuaikan sesuai dengan desain standar CE/CSA/UL.
Standar daya Standarnya adalah 3 fase 380V/50Hz dan catu daya dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Kecepatan cepat: Busur sudut putar yang berputar seimbang secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Ini memiliki getaran kecil dan kebisingan rendah. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang, dan kecepatan putaran spindel cepat.

● Penggunaan eksklusif: Cocok untuk memutar berbagai inti kawat dengan kecepatan tinggi, ini adalah peralatan pilihan untuk lini produksi seri pembungkus pita puntir berpasangan.

● Kualitas tinggi: Desain kantilever dengan roda penggulung berputar dengan kecepatan konstan, memastikan jarak kawat stabil dan kualitas tinggi.

● Kurang membungkuk: Katrol dan rol pemandu dirancang dengan diameter besar untuk mengurangi tekukan kawat, menghindari kerusakan pada pitch puntiran.

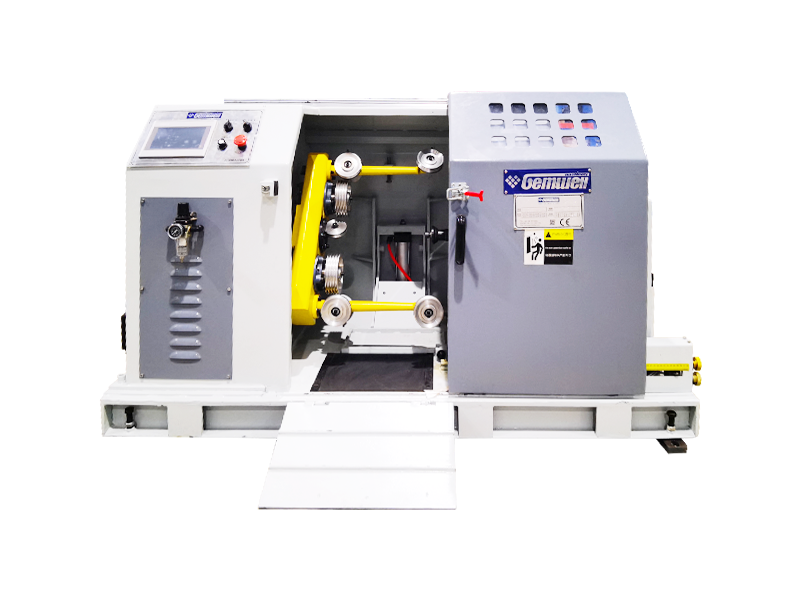

● Nada yang akurat: Dunia secara eksklusif "mekanisme transmisi presisi daya eksternal dan penggulung internal", menggunakan transmisi mekanis yang kompleks untuk mentransmisikan daya motor di luar busur bengkok ke roda penggulung di dalamnya. Menetapkan penggulung utama sebagai patokan pergerakan, mengadopsi pengontrol gerakan servo untuk busur puntir dan penggulung utama untuk melakukan kontrol gerakan rantai yang tepat dan mendapatkan nada yang tepat pada kecepatan berapa pun.

● Pengaturan Kawat yang Efisien: Proses penataan kawat mengadopsi struktur berbentuk kotak, dimana kumparan kawat bergerak maju mundur lurus bersama dengan kotak penyimpan kawat sehingga menjamin susunan yang tertata rapi.

● Kontrol Ketegangan Stabil: Ketegangan kawat dikendalikan oleh sistem torsi motor servo, menjaga tegangan konstan saat pengambilan dari gulungan kosong ke gulungan penuh.

● Cerdas: Manajemen resep, pengambilan resep SOP sekali klik, persiapan permulaan sekali klik, permulaan sekali klik; umpan balik dinamis dari nada puntiran, rasio puntiran belakang,  deteksi kesalahan/deteksi pemutusan sambungan/berhenti saat meteran mencapai, panel kontrol cerdas

● Perawatan yang mudah : Pelanggan di luar Tiongkok dapat menyesuaikan untuk mendapatkan kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Pemecahan masalah dan pemeliharaan tersedia terlepas dari lokasi mesin di negara atau wilayah mana pun di seluruh dunia, selama ada jaringan komunikasi, maka layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diberikan dengan cepat.
