Mesin Ekstrusi Isolasi Kawat

Garis Ekstrusi Isolasi Kawat Berkecepatan Tinggi Seri PE/PP

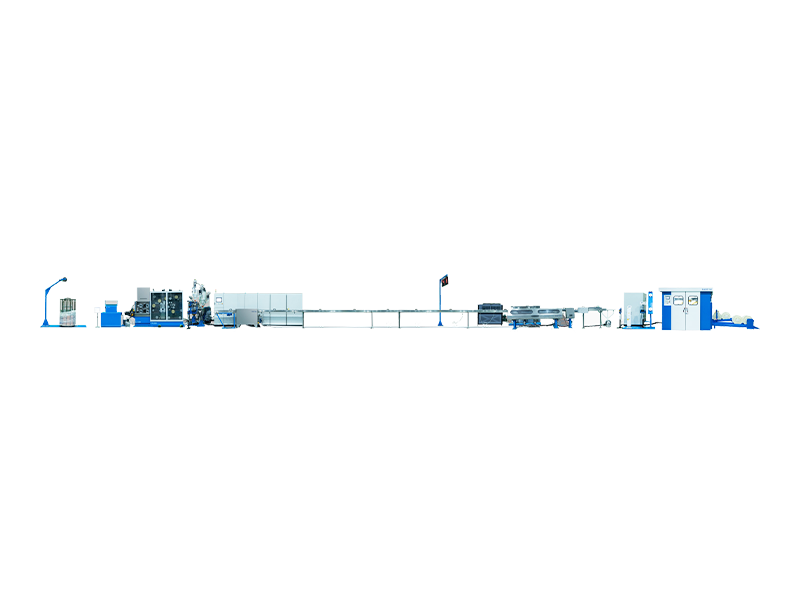

Jalur Ekstrusi Isolasi Kawat Berkecepatan Tinggi Kabel Seri PE/PP adalah peralatan non-standar dengan penyesuaian. Ini mengadopsi lini produksi seri gambar kawat tembaga, anil kawat tembaga, ekstrusi isolasi, dan penggulungan ulang gulungan otomatis. Sangat cocok untuk ekstrusi isolasi kabel sinyal berkecepatan tinggi. Lini produksi seri dapat mempertahankan lapisan isolasi langsung konduktor setelah gambar tembaga. Hal ini dapat menghindari oksidasi permukaan kawat tembaga, memperbesar efek kulit transmisi elektron, menjaga konduktivitas konduktor, mengurangi redaman sinyal, dan meningkatkan jarak transmisi sinyal. Gulungan bahan tembaga dapat diproduksi dalam jumlah besar tanpa gangguan, yang juga dapat menjamin konsistensi kinerja transmisi kawat di seluruh batch. Produksi seri dapat digunakan untuk mempersiapkan pasangan puntiran pada langkah berikutnya, meningkatkan kualitas produk, menghemat biaya, dan dengan demikian meningkatkan daya saing pasar produk. Lini produksi seri PE/PP yang diinginkan memiliki karakteristik sebagai berikut: laras sekrup halus dan tidak lengket pada bahan, deviasi kecil pada diameter luar konduktor kawat tembaga, ovalitas tinggi pada konduktor kawat tembaga, perpanjangan stabil konduktor kawat tembaga, kontrol suhu yang akurat, konsentrisitas tinggi dari kepala ekstruder utama, diameter kawat stabil dan toleransi kecil, resistansi rendah terhadap pendinginan kawat, dan penggantian gulungan kawat 100% berhasil kecepatan. Perusahaan kami dapat mendukung penyesuaian yang dipersonalisasi sesuai dengan kebutuhan pengguna. Dalam hal perangkat keras, kami dapat menyediakan berbagai model dan merek aksesori inti untuk dipilih pengguna. Dalam hal perangkat lunak kendali kelistrikan, kami juga dapat menyediakan metode kendali kelistrikan yang ekonomis dan praktis atau canggih. Karena konfigurasi keseluruhan yang berbeda, harga mesin ini juga sangat bervariasi. Oleh karena itu, faktor utama yang menentukan harga mesin ini adalah positioning tingkat konfigurasi produk pengguna. Selain itu, karena produk ini merupakan peralatan khusus non-standar dengan jumlah produksi yang sedikit, maka diperlukan waktu lebih lama untuk merancang, membuat, memasang, dan siklus debugging lebih lama. Pengguna harus mencadangkan siklus pengadaan yang memadai untuk mencapai pengiriman produk yang diinginkan.

Pertanyaan +
PRAV：Tidak ada produk sebelumnya
BERIKUTNYA：Tidak ada produk berikutnya
Product Details

KOMPONEN

● Stand pembayaran
● Mesin anil dan pemanasan awal gambar sedang terus menerus
● Pendingin filter bubuk tembaga
● ekstruder utama
● Mesin injeksi
● Memberi makan pengering hopper
● Doser spiral warna
● Kepala ekstruder
● Katup pelepasan material BY-PASS
● Saluran bergerak
● Tangki air pendingin
● Nosel penghembus udara
● Putaran jangkar
● Pengering rambut
● Penghitung meteran
● Pengukur diameter laser
● Penguji percikan frekuensi tinggi
● Pengambilan
● Kotak Kontrol Listrik
● Berikut ini adalah opsi khusus
● Pencetak
● Perangkat vakum
● Detektor benjolan
● Kapasitor elektrostatis air
● Pengukur eksentrisitas
● Papan reklame elektronik
● Peralatan bantu periferal lainnya dapat disesuaikan dan ditambahkan.


SPESIFIKASI TEKNIS

Parameter Teknis Utama 65＋30 80 45
Jenis kawat yang cocok Cocok untuk kabel data (CAT5E/CAT6/CAT6A), kabel frekuensi tinggi, kabel otomotif, kabel komputer, kabel elektronik, kabel listrik, dan kabel konduktor kawat tembaga lainnya dengan ekstrusi insulasi padat.
Rentang konduktor untuk standar AS Batang tembaga (Ø2.6-3.0mm) → kawat tembaga (AWG26-20) Batang tembaga（Ø2.6-3.0mm）→kawat tembaga（AWG26-18）
Kisaran diameter konduktor Ø0,40-0,81 mm Ø0,40-1,02mm
Kisaran area konduktor 0,16-0,52m㎡ 0,16-0,81m㎡
Diameter luar ekstrusi Ø0.9-2.0mm Ø0,9-2,5mm
Kisaran kecepatan kawat 600-1500m/menit 600-1500m/menit
Indikator utama Toleransi diameter luar kawat tembaga ±0,001mm, ovalitas kawat tembaga ±0,001mm, perpanjangan kawat tembaga 18-30%, toleransi diameter luar inti insulasi ±0,005mm, eksentrisitas <0,007mm
Struktur mesin Mengambil garis tengah kepala ekstruder sebagai sumbunya, disusun dalam garis lurus dari pembayaran hingga pengambilan, bagian tengah model standar tingginya 1m dan panjang total 40-25m.
Jenis pembayaran Penggunaan standar seluruh gulungan batang tembaga bebas oksigen pembayaran terus menerus, dudukan pembayaran kawat tembaga vertikal stasiun tunggal, jenis lain seperti pembayaran selebaran, pembayaran daya tanpa poros, dll. juga dapat disesuaikan.

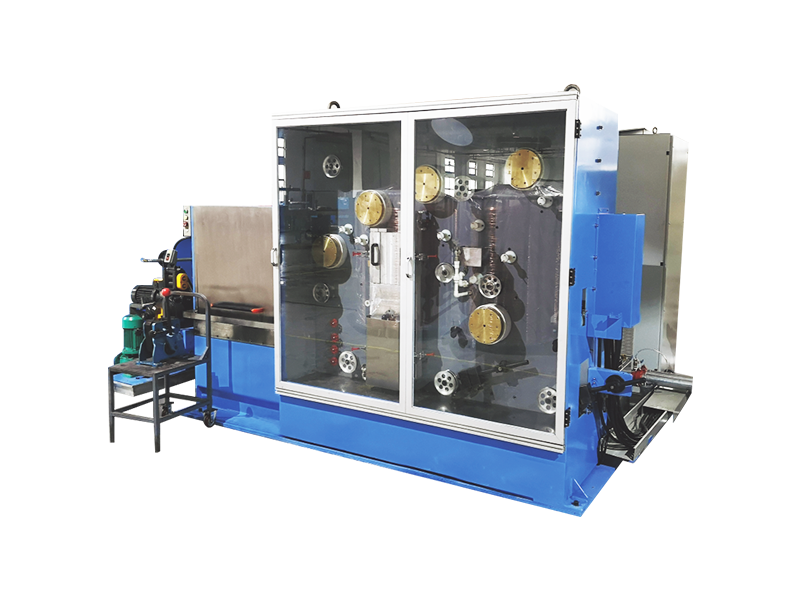

Mesin menggambar kawat tengah 17 cetakan, motor DC seri Z4 55KW, menggambar kawat dan mengurangi koefisien poligon adalah 1,25, diameter roda kecepatan tetap adalah Ø200
Mesin anil berkelanjutan Metode anil hubung singkat segitiga kontak langsung, tanpa perlindungan gas, tegangan anil MAX50V, arus anil MAX800A, daya anil total MAX40KVA
Mesin pemanasan awal terus menerus Traksi motor DC seri Z4 7.5KW, tegangan pemanasan awal adalah MAX50V, arus pemanasan awal adalah MAX400A, daya total pemanasan awal adalah MAX20KV, suhu pemanasan awal konduktor adalah 80-120 ℃
Mesin pendingin filter bubuk tembaga
Ini terdiri dari perangkat penyaringan bubuk tembaga, tangki air 1200L, penukar panas pelat 4,5KW dan pompa air 2,2KW, dll., yang menyaring bubuk tembaga dalam larutan gambar dan mendinginkan larutan gambar.
Keluaran ekstruder 130kg/jam 180kg/jam
Kekuatan ekstruder Motor DC 30KW buatan China, motor AC dapat disesuaikan Motor DC 30KW buatan China, motor AC dapat disesuaikan
Parameter sekrup Rasio L/D: 26, rasio kompresi: PE3.0. Ini terdiri dari bahan sekrup 38CrMoAlA dengan perlakuan panas vakum nitrida dan pemolesan berlapis krom berbutir permukaan.
Jenis pemanas Badan mesin terbuat dari cincin pemanas aluminium cor, lehernya adalah cincin pemanas tembaga, penjepit kepala/kepala/mati adalah tabung pemanas kuarsa.
Kontrol suhu Badan 4 penjepit 1 leher 1 kepala 1 cetakan 1
Kekuatan pemanas 18KW 22KW
Pendinginan barel Kipas sentrifugal 4 bagian Kipas sentrifugal 4 bagian
Mesin injeksi power Mesin injeksi strip horizontal dengan kontrol suhu 3 tahap untuk tubuh dan kontrol suhu 1 tahap untuk leher, mesin injeksi strip vertikal juga dapat disesuaikan.
Mesin injeksi specification Ø30 tipe vertikal Ø45 tipe vertikal
Mesin injeksi ouput 15kg/jam 25kg/jam
Mesin injeksi power 7.5KW 11KW
Memberi makan pengering hopper Pengering hopper makan buatan China, merek lain dapat disesuaikan.
Doser spiral warna Doser spiral warna buatan China, tersedia merek dan jumlah lain.
Piring sarang lebah Mesin ini terbuat dari baja tahan karat 316 tanpa pelapisan listrik. Ia memiliki struktur aliran yang dipandu secara internal, dengan lubang aliran yang dihubungkan oleh talang tanpa sudut mati. Pelat sarang lebah dan flensa disegel dengan sealant berbentuk kerucut untuk mencegah kebocoran.
Tipe kepala Kepala pemusatan otomatis tipe U7, gerakan tekanan seragam pelari luar, dapat disesuaikan dengan struktur yang berbeda seperti lapisan tunggal/lapisan ganda/strip injeksi tunggal/strip injeksi ganda dll., dan (penyesuaian otomatis mikro dapat disesuaikan) kepala ekstruder juga dapat disesuaikan.
Merek kepala Kepala mesin dibuat di China, dan dapat disesuaikan dengan merek lain seperti EUROTEK, UNITEK, EUROCAB, dan MICRODIA
Penjepit kepala Ada dua bagian penjepit kepala mesin, dengan dua set penjepit batang sekrup atas dan bawah secara sinkron. Kunci pas satu arah dapat disertakan, dan jenis klem kepala mesin lainnya dapat disesuaikan.
Tes tekanan Sensor tekanan atau katup pengaman tahan ledakan pada flensa kepala.
Katup pelepasan material BY-PASS Satu set BY-PASS putar otomatis listrik tiga arah, dapat disesuaikan jenis pneumatik atau lainnya.
Perataan kepala Mengadopsi struktur pin lokasi ganda pada flensa kepala, tingkat kepala tidak akan bergeser untuk waktu yang lama.
Saluran yang dapat dipindahkan Flume bergerak tipe suhu konstan, tangki air hangat bersirkulasi sendiri, pipa pemanas 9KW 2 pcs, bahan SUS304 utuh, panjang standar tangki air kecil 2500mm, dapat disesuaikan.
Tangki pendingin Tangki berbentuk U satu lapis 20 meter, bagian dalam baki air berbentuk V, bahan SUS304, desain interlayer anti-kondensasi di bagian luar tangki
Nosel hembusan udara bertekanan tinggi Nosel peniup tipe terbalik, bahan POM, struktur peniupan tahap ganda, dipasang di tangki air bergerak, tangki air pendingin, penggulung. Jenis jenis nosel tiup lainnya dapat disesuaikan.
Pengering rambut Mengadopsi nosel peniup datar bertekanan tinggi, air di permukaan kawat tertiup angin saat kawat melewati lubang peniup udara panas. Pada saat yang sama, ia mengadopsi pengisapan tekanan negatif, air pada permukaan kawat diambil ketika kawat melewati lubang slot penghisap vakum.
Putaran jangkar type Penggulung roda ganda pendingin semprotan berkecepatan tinggi tipe penyimpanan kawat, dengan panjang pendingin kawat 50 meter.
Putaran jangkar wheel diameter Ø350 roda segmen multi-alur roda tetap datar
Putaran jangkar power Motor DC buatan China 7,5KW, motor AC dapat disesuaikan
Penghitung meteran Penghitung meter tipe roda pemandu, dengan lingkar roda meter 400mm, deteksi encoder, koefisien koreksi meter dapat disesuaikan, jenis penghitung meter lainnya dapat disesuaikan.

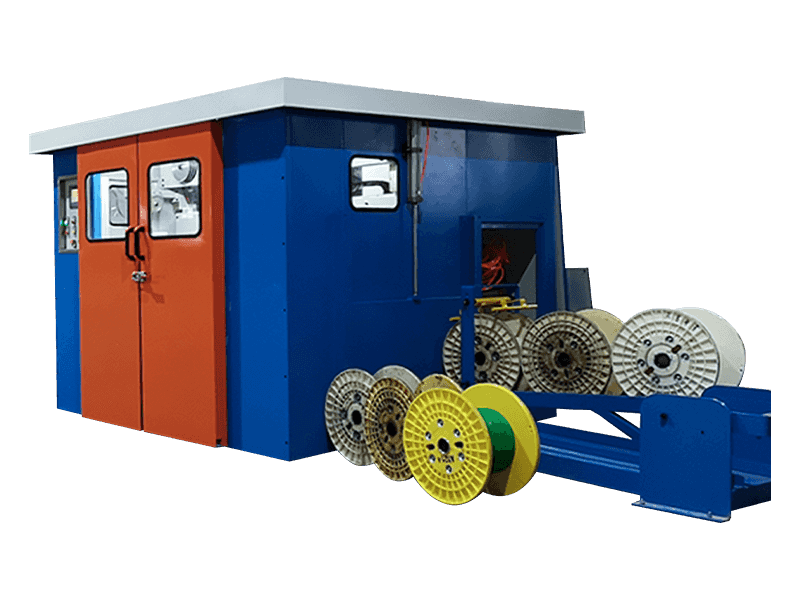

Pengambilan type Ø500 mesin pengambil pengubah poros otomatis gulungan ganda, dengan daya pengambilan 11KW, penjepit pneumatik, dan penggantian gulungan otomatis ketika meteran tercapai, bongkar muat gulungan kawat otomatis.

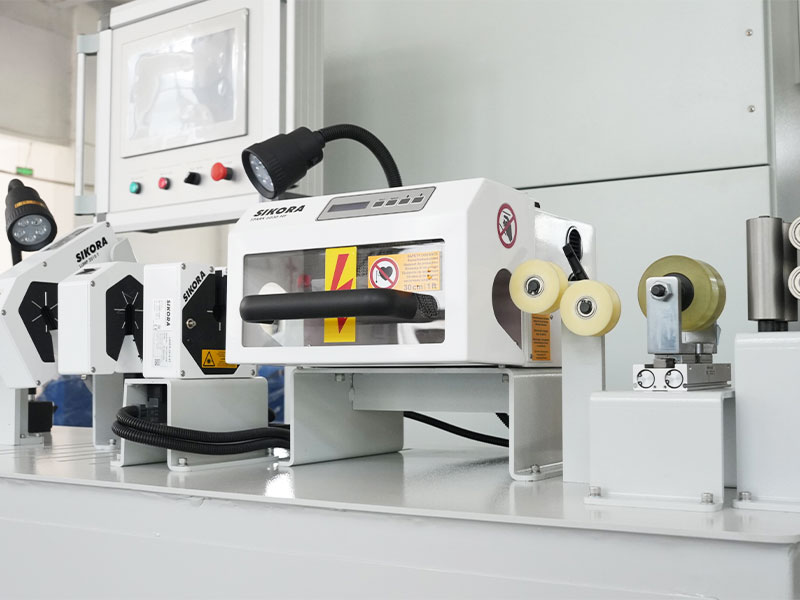

Pengukur diameter laser Pengukur diameter kawat buatan Tiongkok, akurasi pengukuran 0,001, merek lain, seperti SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA, dll dapat disesuaikan.
Penguji percikan frekuensi tinggi Penguji percikan frekuensi tinggi tipe manik buatan Tiongkok, tegangan 0-15KV, merek lain, seperti CLINTON/SIKORA/PROTON dapat disesuaikan.

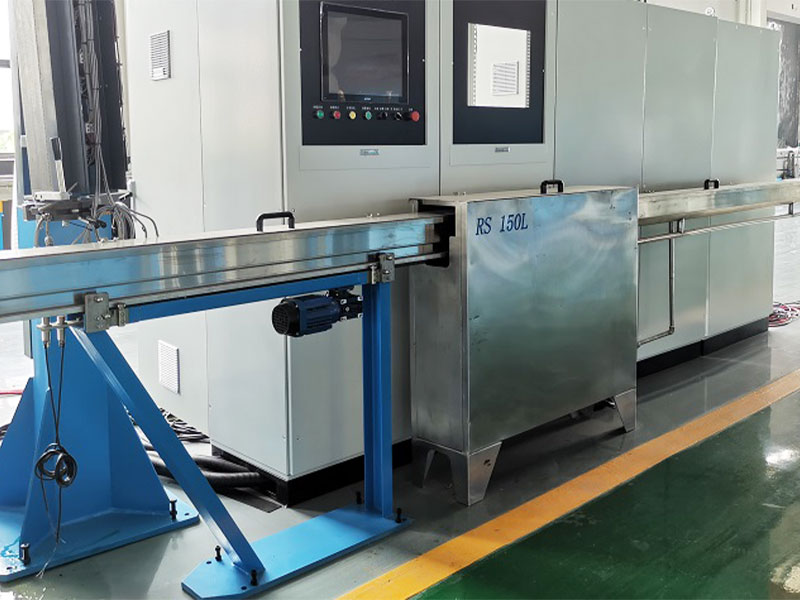

Kotak kendali listrik Kabinet listrik VICTOR berlapis cat tahan api yang ramah lingkungan, HMI WEINVIEW 10", SIEMENS PLC, sakelar SCHEIDER, pengontrol suhu RKC. Merek motor dan konverter frekuensi dapat disesuaikan.
Sistem manajemen formula cerdas Mengadopsi mode komunikasi bus Profinet, data tegangan pembayaran, tegangan pengambilan, suhu pemanasan awal, kontrol suhu host, diameter luar ekstrusi, jarak pengambilan, nilai tekanan udara, dll. disimpan di PLC, mendukung pengumpulan dan impor data MES, pengambilan proses produksi sekali klik, mulai sekali klik, mewujudkan produksi cerdas digital.
Kekuatan total 160KW 180KW


ITEM KUSTOMISASI OPSIONAL

Pencetak printer berkecepatan tinggi atau jenis pencetakan lainnya dapat disesuaikan.
Ekstraktor vakum Perangkat vakum dapat ditambahkan di bagian kepala mesin setelah penyesuaian.
Detektor benjolan Detektor benjolan can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Pengukur kapasitansi statis air Pengukur kapasitansi air, seperti BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, dapat ditambahkan sesuai penyesuaian.
Pengukur eksentrisitas Pengukur eksentrisitas, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
pendingin Chiller atau tangki dengan lapisan terisolasi dapat disesuaikan.
Papan elektronik gantung Layar elektronik LED dua sisi atau jenis lainnya didukung.
Peralatan bantu periferal Aksesori periferal lainnya atau penyesuaian khusus untuk keseluruhan alat berat dapat disesuaikan.
Kabel listrik Dudukan saluran kabel overhead 2,5 meter, pipa udara, kabel sinyal, dan kabel listrik disusun dengan isolasi, saluran masuk kabel dari atas kotak kontrol listrik, metode alternatif yang dapat disesuaikan.
Standar peraturan keselamatan Diproduksi sesuai dengan standar keselamatan CCC Tiongkok, dan dapat disesuaikan untuk memenuhi standar keselamatan CE/CSA/UL.
Standar pasokan listrik Catu daya 3 fase 380V/50Hz, dengan voltase dan frekuensi yang dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Hasil Produksi Tinggi: Dengan mengadopsi struktur seri penarikan dan ekstrusi kawat, ekstrusi insulasi berkecepatan tinggi dapat dicapai, hasil produksi tinggi, dan limbah lebih sedikit.

● Desain anti bocor: Struktur penyegelan dan pemosisian yang unik memastikan flensa tidak membocorkan material, dan tingkat ketinggian kepala ekstrusi tetap stabil bahkan untuk penggunaan jangka panjang.

● Kualitas Tinggi: Kabel berinsulasi kami memiliki konsentrisitas 93%-97%, variasi diameter luar ±0,005,

Kontrol Suhu Yang Tepat: dalam ±1℃.

● Cerdas: Sistem manajemen cerdas kami dapat disesuaikan, memungkinkan akses mudah ke formula SOP, persiapan startup sekali klik, dan pengoperasian cerdas.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan penggunaan sistem kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Selama ada jaringan komunikasi di negara atau wilayah mana pun, layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diterapkan dengan cepat.
