Rumah / Produk / Mesin Ekstrusi Isolasi Kawat / Garis Ekstrusi Isolasi Kawat Inti Padat / Garis Ekstrusi Isolasi Kawat Inti LSZH/XLPE/TPE/TPU

Garis Ekstrusi Isolasi Kawat Inti LSZH/XLPE/TPE/TPU Manufacturers

Kembalikan daftarnya
Garis Ekstrusi Isolasi Kawat Inti Padat

Garis Ekstrusi Isolasi Kawat Inti LSZH/XLPE/TPE/TPU

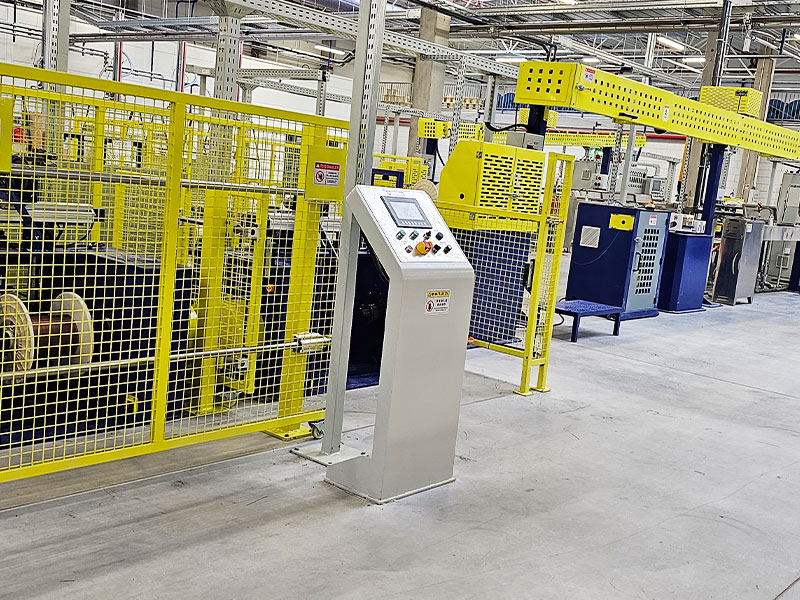

Garis Ekstrusi Insulasi Kawat Inti LSZH/XLPE/TPE/TPU adalah peralatan non-standar dengan penyesuaian. Model mesin utama umumnya 30-65mm. Sangat cocok untuk ekstrusi inti padat kabel elektronik, kabel tahan api, kabel listrik dan kabel lainnya. Bahan ekstrusi yang disebutkan di atas memiliki viskositas tinggi, fluiditas buruk, dan resistensi besar. Oleh karena itu, tekanan di dalam laras sekrup dan kepala mesin kuat selama produksi ekstrusi. Tekanan yang kuat menyebabkan suhu tinggi. Temperatur yang tinggi akan menyebabkan bahan membusuk dan menua. Bahan yang sudah tua akan berbentuk partikel padat kecil yang menutupi permukaan kawat, mudah membentuk titik pecah percikan api sehingga menyebabkan cacat produk. Ekstruder insulasi kawat inti halogen nol asap rendah yang diinginkan memiliki karakteristik sebagai berikut: daya penggerak mesin utama yang besar, pendinginan sekrup dan laras yang cukup, kontrol suhu yang baik, fluiditas saluran aliran die yang baik tanpa tanda penutupan cetakan, toleransi diameter kawat yang stabil, dan permukaan halus tanpa partikel, tegangan pembayaran dan pengambilan yang stabil, dan efisiensi produksi yang tinggi. Pengguna yang berbeda akan memiliki kebutuhan yang berbeda saat memesan peralatan ini. Perusahaan kami dapat mendukung penyesuaian yang dipersonalisasi sesuai dengan kebutuhan pengguna. Dalam hal perangkat keras, kami dapat menyediakan berbagai model dan merek aksesori inti untuk dipilih pengguna. Dalam hal perangkat lunak kendali kelistrikan, kami juga dapat menyediakan metode kendali kelistrikan yang ekonomis dan praktis atau canggih. Karena konfigurasi keseluruhan yang berbeda, harga mesin ini juga sangat bervariasi. Oleh karena itu, faktor utama yang menentukan harga mesin ini adalah positioning tingkat konfigurasi produk pengguna. Selain itu, karena produk ini merupakan peralatan khusus non-standar dengan produksi dalam jumlah kecil, maka diperlukan waktu lebih lama untuk desain, pembuatan, pemasangan, dan debugging. Pengguna harus mencadangkan siklus pengadaan yang memadai untuk mencapai pengiriman produk yang diinginkan.

Pertanyaan +
PRAV：Tidak ada produk sebelumnya
BERIKUTNYA：Garis Ekstrusi Isolasi Kawat Inti PVC/PE/PP/PU
Product Details

KOMPONEN

● Stand pembayaran
● Dudukan pelurus

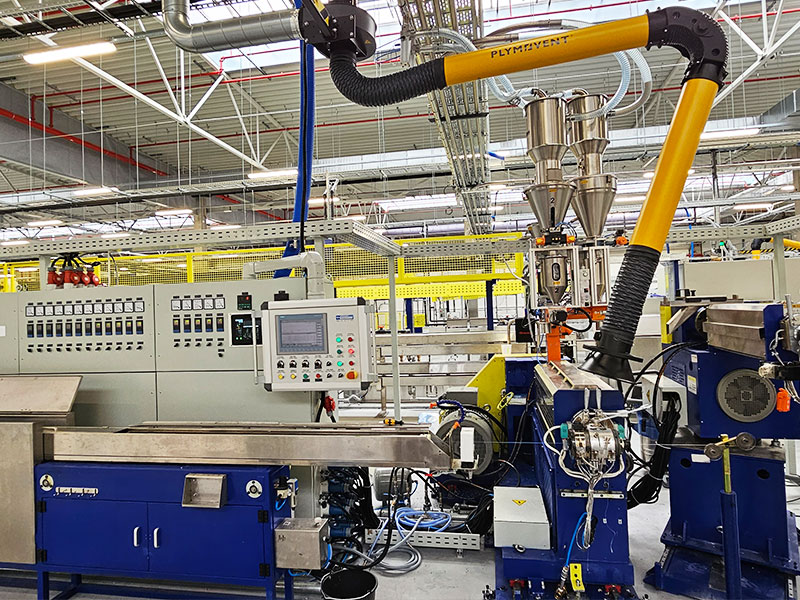

● ekstruder utama
● Kepala ekstruder
● Mesin pengering bahan
● Flume bergerak bersuhu konstan
● Tangki air pendingin
● Nosel penghembus udara
● Putaran jangkar
● Tempat akumulasi kawat
● Penghitung meteran
● Pengukur diameter laser
● Penguji percikan frekuensi tinggi
● Pengambilan
● Kotak Kontrol Listrik
● Berikut ini adalah opsi khusus
● Pemanas awal
● Mesin injeksi
● Pencetak
● Katup pelepasan material BY-PASS
● Perangkat vakum
● Memberi makan pengering hopper
● Detektor benjolan
● Kapasitor elektrostatis air
● Pengukur eksentrisitas
● Papan reklame elektronik
● Peralatan bantu periferal lainnya dapat disesuaikan dan ditambahkan.


SPESIFIKASI TEKNIS

Parameter Teknis Utama Tipe 30 25 35 25 tipe Tipe 40＋30 Tipe 45＋35 Tipe 50＋35 Tipe 60＋40 Tipe 70＋40 Tipe 80＋40
Jenis kawat yang cocok Cocok untuk kawat frekuensi tinggi, kabel data, kawat elektronik UL, kabel bangunan BV/BVR, kabel listrik, kawat otomotif dan kabel lain dari ekstrusi isolasi inti padat konduktor kawat tembaga
Rentang konduktor untuk standar AS AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Kisaran diameter konduktor Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81mm Ø0,25-1,02mm Ø0,32-1,63 mm Ø0,40-2,59 mm AWG18-5 AWG12-2
Kisaran area konduktor 0,01-0,15m㎡ 0,02-0,35m㎡ 0,03-0,75m㎡ 0,1-1,5m㎡ 0,2-2,5m㎡ 0,5-6,0m㎡ 1,02-4,62 mm Ø2.05-6.54mm
Diameter luar ekstrusi Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8 mm Ø0,7-2,3mm Ø0,8-2,8 mm Ø1.2-3.8mm 1-16m㎡ 3,5-35m㎡
Kisaran kecepatan kawat 15-150m/menit 20-200m/menit 30-300m/menit 40-400m/menit 50-500m/menit 60-600m/menit Ø1.8-6.0mm Ø3.0-8.0mm
Struktur mesin Ambil kepala ekstruder sebagai poros tengah, semua bagian mulai dari pembayaran hingga pengambilan didistribusikan secara linier. Garis ekstrusi standar memiliki tinggi tengah 1 meter dan panjang total 20-25 meter
Jenis pembayaran Dudukan pembayaran aktif tanpa poros, pengangkat listrik, pengencangan pneumatik, jenis lain seperti pembayaran selebaran, pembayaran jenis poros, pembayaran jenis tegangan gesekan, dan dudukan pembayaran aktif atau pasif lainnya juga dapat disesuaikan.
Spesifikasi pembayaran Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Kekuatan pembayaran 3,7KW 5.5KW 7.5KW
Jenis ketegangan pembayaran Memindahkan atau menambah/melepaskan balok penyeimbang untuk mengatur tegangan, dan juga dapat disesuaikan untuk mengatur tegangan dengan motor servo.
Dudukan pelurus Dudukan pelurus konduktor 5 roda, OD roda pelurus konduktor adalah Ø60, alur tunggal, dengan kotak peralatan.
Jenis pemanas awal Pemanas awal konduktor untuk kabel tembaga, pemanas awal konduktor udara panas oven tertutup, atau pemanas awal tipe langsung dapat disesuaikan.
Kekuatan pemanas awal konduktor 3KVA 5KVA 8KVA 10KVA
Keluaran Bahan Ekstruder 20kg/jam 30kg/jam 40kg/jam 50kg/jam 60kg/jam 90kg/jam 130kg/jam 150kg/jam
Kekuatan Ekstruder 11KW 15KW 22KW 30KW 37KW 55KW
Parameter sekrup Rasio L/D 28:1, rasio kompresi: sekrup ulir tunggal LSZH1.2 / sekrup ulir tunggal XLPE3.0 / sekrup ulir ganda TPE2.9 / sekrup ulir ganda TPU2.9 Rasio L/D adalah 26:1 dan bahan sekrupnya adalah 38CrMoAlA buatan China, dan dapat disesuaikan.
Jenis pemanas Cincin pemanas aluminium cor untuk badan, cincin pemanas tembaga untuk leher, tabung pemanas kuarsa untuk klem kepala/kepala/mati ekstruder.
Kontrol suhu Badan3 penjepit1 leher1 kepala1 mati1 Badan4 penjepit1 leher1 kepala1 mati1
Kekuatan pemanas 4KW 6KW 8KW 9KW 10KW 14KW 18KW 22KW
Pendinginan barel Kipas sentrifugal 3 bagian Kipas sentrifugal 4 bagian ＋ tabung tembaga spiral yang mengalirkan air
Memberi makan pengering hopper 12KG 25KG 50KG
Piring sarang lebah Mesin ini terbuat dari baja tahan karat 316 tanpa pelapisan listrik. Ia memiliki struktur aliran yang dipandu secara internal, dengan lubang aliran yang dihubungkan oleh talang tanpa sudut mati. Pelat sarang lebah dan flensa disegel dengan sealant berbentuk kerucut untuk mencegah kebocoran.
Tipe kepala Kepala ekstruder pemusatan otomatis tipe U7, gerakan tekanan seragam pelari luar bertekanan rendah alur dalam, dapat disesuaikan dengan struktur yang berbeda seperti lapisan tunggal/lapisan ganda/strip injeksi tunggal/strip injeksi ganda dll., dapat disesuaikan dan jenis lainnya (pengaturan mikro pemusatan otomatis) juga dapat disesuaikan.
Merek kepala Kepala mesin dibuat di China, dan dapat disesuaikan dengan merek lain seperti EUROTEK, UNITEK, EUROCAB, dan MICRODIA
Penjepit kepala Ada dua bagian penjepit kepala mesin, dengan dua set penjepit batang sekrup atas dan bawah secara sinkron. Kunci pas satu arah dapat disertakan, dan jenis klem kepala mesin lainnya dapat disesuaikan.
Perataan kepala Mengadopsi struktur pin penempatan ganda flensa kepala, tingkat ketinggian kepala tetap tidak berubah untuk waktu yang lama.
Saluran bergerak Flume bergerak bersuhu konstan, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Tangki air pendingin Tangki berbentuk U satu lapis sepanjang 5 meter Tangki berbentuk U satu lapis 10 Meter, sistem pendingin air bersirkulasi, tanpa pendingin air. Seluruh tangki terbuat dari bahan SUS304. Tangki dua lapis berbentuk U atau W tersedia untuk disesuaikan.
Nosel penghembus udara bertekanan tinggi Nosel peniup tipe terbalik, bahan POM, struktur peniupan ganda, dipasang di tangki air bergerak, tangki air pendingin, penggulung, jenis nosel peniup lainnya dapat disesuaikan.
Putaran jangkar type Sabuk roda tunggal tipe 3 alur roda bagian terpisah Penggulung roda ganda baja tahan karat tahan aus titanium ringan Penggulung roda ganda aluminium anoda
Putaran jangkar wheel diameter Ø375 tipe roda ganda paduan titanium berkekuatan tinggi Tipe roda ganda Ø500
Putaran jangkar power 3,7 motor servo 3,7 motor servo＋kotak roda gigi
Ketegangan akumulasi kawat berdiri Dudukan tegangan akumulasi kawat miring, panjang total 12 meter, lintasan pelat baja, mobil lari ringan, 10 alur ＋ 9 alur untuk roda akumulasi kawat, total kapasitas penyimpanan kawat 200 meter, tegangan motor servo. Jenis lainnya dapat disesuaikan.
Diameter roda akumulasi kawat Ø100 Ø150, diameter roda dapat disesuaikan Ø180, diameter roda dapat disesuaikan Ø250, diameter roda dapat disesuaikan
Penghitung meteran Penghitung meter tipe roda pemandu dengan keliling roda meter 400mm. Ia menggunakan encoder untuk mendeteksi dan memungkinkan penyesuaian koefisien koreksi meteran dengan baik. Tersedia jenis alat penghitung meter lainnya. Penghitung meteran roller tekanan, dengan lingkar roda meteran 500mm.

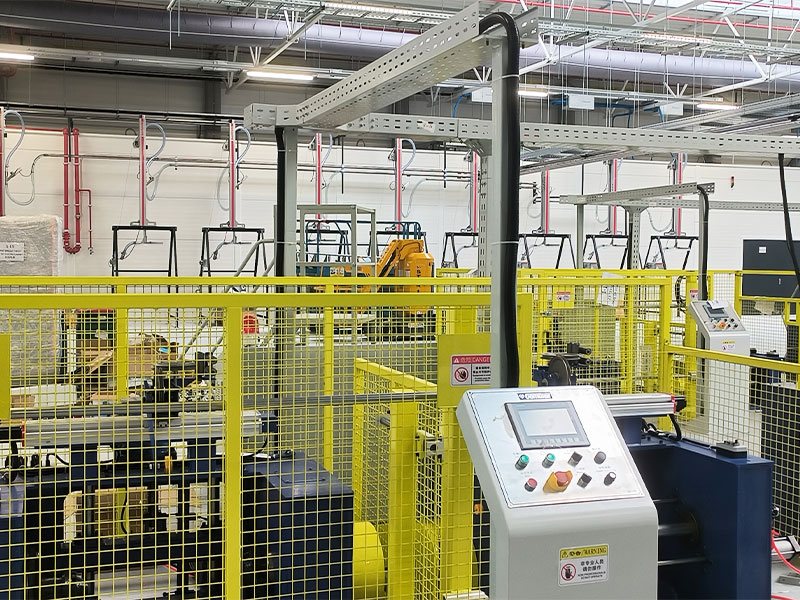

Pengambilan type Pengambilan jenis poros kepala ganda, jenis penggantian gulungan otomatis, atau mesin pengambil kawat non-poros lainnya dapat disesuaikan. Tipe kepala ganda tanpa poros, pengangkat listrik, pengencangan pneumatik
Pengambilan reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Pengambilan power 2.2KW 3,7KW 5.5KW
Pengambilan wire arrangement Motor servo 0,4KW untuk pengaturan kawat

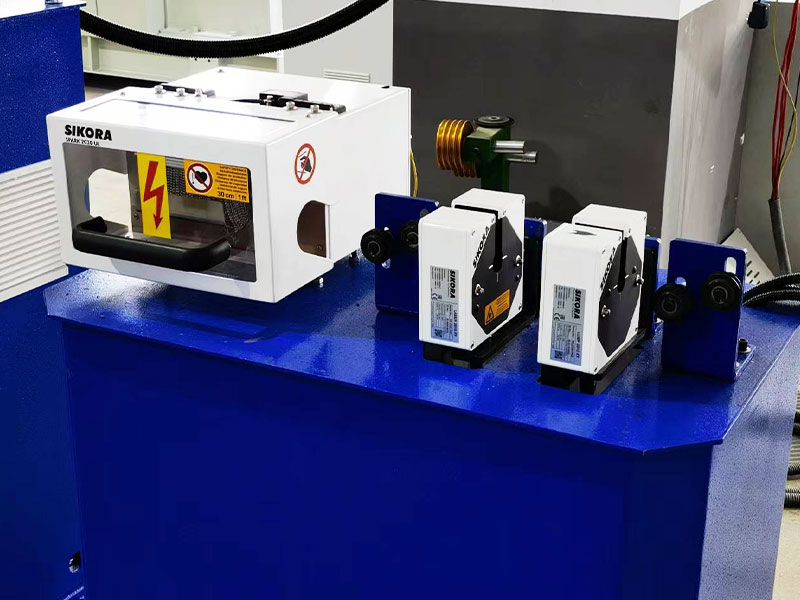

Pengukur diameter laser Pengukur diameter sumbu tunggal buatan Chian, akurasi pengukuran 0,0001, merek lain, seperti SIKORA/ZUMBACH/PROTON/TAKIKAWA, dll dapat disesuaikan.
Penguji percikan frekuensi tinggi Penguji percikan frekuensi tinggi tipe manik buatan Tiongkok, tegangan 0-15KV, merek lain, seperti CLINTON/SIKORA/PROTON dapat disesuaikan.
Kotak kendali listrik Kabinet listrik VICTOR berlapis cat tahan api yang ramah lingkungan, HMI WEINVIEW 10", SIEMENS PLC, sakelar SCHEIDER, pengontrol suhu RKC. Merek motor dan konverter frekuensi dapat disesuaikan.
Kekuatan total 38KW 50KW 65KW 70KW 73KW 88KW 100KW 125KW

ITEM YANG DISESUAIKAN OPSIONAL

Putaran jangkar wire drop device Penggulung ekstrusi isolasi kawat inti tanpa perangkat pelepas kawat dapat disesuaikan untuk menambahkannya.
Tes tekanan Sensor tekanan atau katup pengaman tahan ledakan dapat disesuaikan pada flensa kepala.
Pencetak Printer tinta atau jenis lainnya dapat disesuaikan.
Ekstraktor vakum Ekstraksi vakum pada saluran masuk header dapat disesuaikan.
Pengering rambut Pengering rambut efisiensi tinggi dapat disesuaikan saat mesin berada dalam ekstrusi berkecepatan tinggi.
Detektor benjolan Opsi yang dapat disesuaikan untuk menambahkan fitur deteksi gumpalan ke alat ukur pada pengukur diameter merek Cina, atau menyesuaikan merek lain seperti SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Pengukur kapasitansi statis air Pengukur kapasitansi statis air, seperti BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, dapat disesuaikan.
Pengukur eksentrisitas Pengukur eksentrisitass, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Pendingin Pendingin atau tangki dengan lapisan berinsulasi dapat disesuaikan.
Papan elektronik gantung Layar elektronik LED dua sisi atau jenis lainnya didukung.
Sistem manajemen formula cerdas Sistem manajemen formulasi cerdas dapat disesuaikan, dan data seperti tegangan pengambilan, tegangan jalur penyimpanan, suhu pemanasan awal, kontrol suhu host, diameter ekstrusi, jarak baris pengambilan, dan nilai tekanan udara akan dimasukkan ke dalam PLC. Ia menggunakan mode komunikasi bus Profinet, dukungan untuk akuisisi dan impor data MES, proses produksi panggilan satu tombol, permulaan satu tombol, dan memungkinkan produk cerdas digital.
Peralatan bantu periferal Aksesori periferal lainnya atau penyesuaian khusus untuk keseluruhan alat berat dapat disesuaikan.
Kabel listrik Dudukan kabel overhead 2,5 meter, pipa udara, kabel sinyal, dan kabel daya disusun dengan isolasi, saluran masuk kabel dari atas kotak kontrol listrik, metode alternatif yang dapat disesuaikan.
Standar peraturan keselamatan Diproduksi sesuai dengan standar keselamatan CCC Tiongkok, dan dapat disesuaikan untuk memenuhi standar keselamatan CE/CSA/UL.
Standar pasokan listrik Catu daya 3 fase 380V/50Hz, dengan voltase dan frekuensi yang dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Hasil produksi tinggi: Desain yang dioptimalkan untuk sekrup, tahan aus, antilengket, krom tanpa terjatuh, persembunyian bebas lem, perubahan warna cepat, kecepatan garis tinggi, hasil produksi tinggi.

● Berbagai macam aplikasi: tergantung pada jenis bahannya, dapat dilengkapi dengan sekrup ekstruder yang sesuai, yang dapat menyediakan tipe gradien ulir tunggal, tipe pemisahan ulir ganda BM, dan jenis sekrup lainnya.

● Desain anti bocor: Struktur penyegelan dan pemosisian yang unik memastikan flensa tidak membocorkan material, dan tingkat ketinggian kepala ekstrusi tetap stabil bahkan untuk penggunaan jangka panjang.

● Kualitas Tinggi: Konsentrisitas produk kawat berinsulasi kami berkisar antara 93% hingga 97%, dan diameter luar memiliki toleransi ±0,005.

● Kontrol Suhu Yang Tepat: dalam ±1℃.

● Kontrol Cerdas: Kami menyediakan sistem manajemen cerdas yang dapat disesuaikan yang memungkinkan akses sekali klik ke formula SOP, persiapan dan permulaan mesin sekali klik, serta pengoperasian cerdas.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan penggunaan sistem kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Selama ada jaringan komunikasi di negara atau wilayah mana pun, layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diterapkan dengan cepat.
