Mesin Twisting Triple Pitch Pair Tipe Terintegrasi untuk Kabel Jaringan Manufacturers

Kembalikan daftarnya
Mesin Twisting Triple Pitch Pair untuk Kabel Jaringan

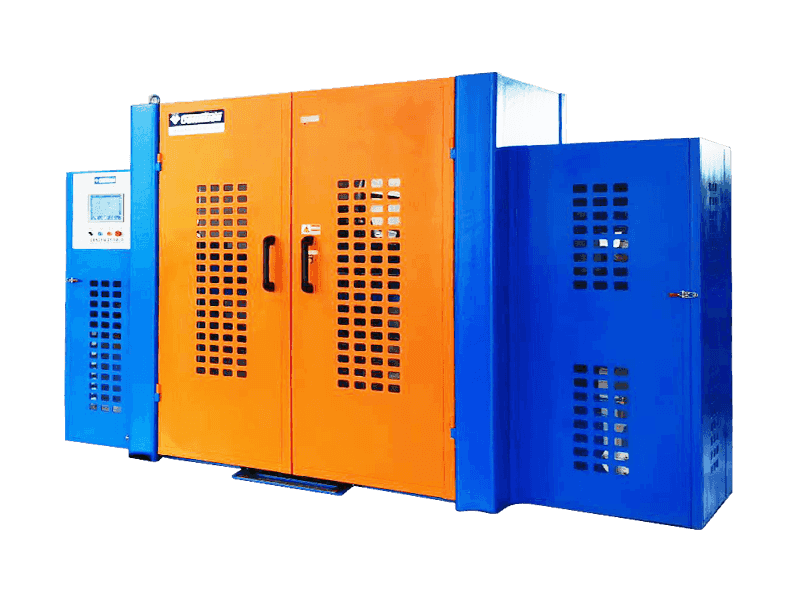

Mesin Twisting Triple Pitch Pair Tipe Terintegrasi untuk Kabel Jaringan

Mesin puntir rangkap tiga dapat mewujudkan tiga fungsi: puntiran tunggal, puntiran belakang, dan puntiran berpasangan. Seluruh mesin mencakup satu bagian puntir untuk pembayaran putaran belakang dan bagian puntir berpasangan. Bagian pembayaran dan bagian pengambilan mengadopsi desain terintegrasi dengan lapisan atas dan bawah ditumpuk untuk menghemat ruang. Ada bagian pembayaran eksternal dan internal dari pembayaran back twist. Pembayaran eksternal diarahkan melalui busur sudut putar ke lubang dadu beruntai kawat yang menyimpang dari pusat rotasi, dan pembayaran internal langsung diarahkan ke lubang lain pada sisi simetris dadu beruntai kawat yang menyimpang dari pusat rotasi tanpa melewati busur sudut. Busur sudut putar menggerakkan die beruntai kawat untuk berputar sehingga kedua kabel inti dipelintir dalam satu pitch dengan hasil putaran balik 100 % untuk membentuk pitch pertama. Kabel yang dipilin kemudian dimasukkan ke dalam busur puntir untuk putaran kedua dan ketiga untuk mencapai fungsi puntiran tiga kali lipat. Mesin puntir rangkap tiga memiliki efisiensi tinggi dan pitch yang akurat serta sangat cocok untuk proses puntiran kawat inti jaringan CAT5/CAT5E/CAT6.

Pertanyaan +
PRAV：Tidak ada produk sebelumnya
BERIKUTNYA：Tidak ada produk berikutnya
Product Details

KOMPONEN

● Ø500 portal cradle pembayaran aktif tanpa poros di dalam busur terdampar 1 unit
● Ø500 pembayaran aktif tanpa poros di luar busur terdampar 1 unit
● Ø500 Twister pasangan tegangan konstan pitch ganda 1 unit
● Sistem kendali 1 unit
● Peralatan bantu periferal dapat disesuaikan.


SPESIFIKASI TEKNIS

Struktur pembayaran Satu kepala dudukan portal pembayaran aktif tanpa poros di dalam busur yang terdampar Satu kepala pembayaran aktif tanpa poros di luar haluan yang terdampar
Struktur pengambilan Pengambilan tanpa poros dudukan portal horizontal, putaran pasangan pitch ganda busur terdampar.

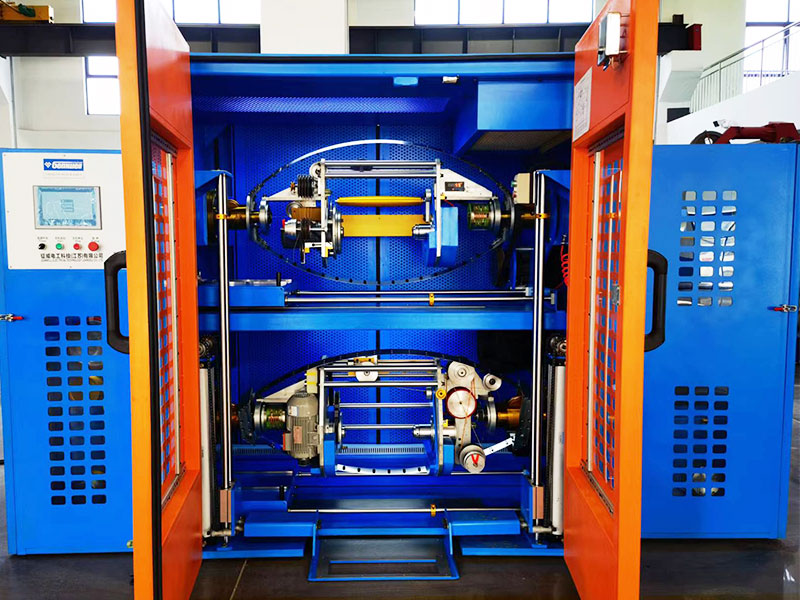

Struktur mesin secara keseluruhan Struktur atas dan bawah yang terintegrasi. Pembayaran aktif tanpa poros gantry crable ditempatkan di bagian atas mesin yang terintegrasi. Pembayaran aktif tanpa poros ditempatkan pada bagian kanan. Pengambilan stranding ditempatkan di bagian bawah mesin terintegrasi.
Jenis kawat yang cocok Terutama digunakan untuk KABEL LAN CAT5, CAT5E, CAT6A, dll.
Spesifikasi kawat inti Kisaran: Ø0,6-1,2 mm, di luar kisaran ini, dapat disesuaikan
Diameter luar kawat yang terdampar kisaran: Ø1.2-2.5mm, di luar kisaran ini dapat disesuaikan.
Mati terdampar Ukuran OD cetakan standar adalah 25
Metode memutar ke belakang Mencapai puntiran atau pra-puntiran, puntiran berarti busur mesin pembayaran dan pasangan puntir berputar berlawanan arah; pra-memutar mengacu pada arah putaran yang sama dari mesin pembayaran dan putaran berpasangan, dan dapat dipilih pada layar sentuh.
Rasio memutar/pra-memutar 0-100%, dapat disesuaikan terus menerus dan tanpa langkah, diatur pada layar sentuh, kontrol otomatis PLC, pelacakan otomatis kecepatan memutar/mundur. Pada tingkat putaran 33 persen, satu nada terbentuk saat pembayaran, sementara dua nada terbentuk saat lepas landas. Oleh karena itu, jumlah lemparan total adalah tiga.
Arah terdampar S/Z
Kecepatan rotasi pembayaran MAX1800 RPM (tanpa beban).
Kecepatan pengaktifan sebenarnya diatur sesuai dengan persyaratan tingkat kabel yang berbeda.
Kecepatan putaran pengambilan MAX1800RPM/5400TPM (tanpa beban).
Kecepatan pengaktifan sebenarnya diatur sesuai dengan persyaratan tingkat kabel yang berbeda.
Kisaran kecepatan kawat Rumus untuk menghitung kecepatan lintasan: Kecepatan putaran busur x 3 x pitch / 1000 = m/mnt. Batas kecepatan maksimum adalah 100 m/menit.
Pitch kawat yang dipelintir Kisaran optimal: 5,0-30,0 mm, akurat hingga satu tempat desimal, dengan level yang dapat disesuaikan terus menerus, dapat dipilih pada layar sentuh.
Akurasi nada Akurasi pitch ±0,3 mm selama produksi kecepatan tetap, ±0,5 mm saat start-up/shutdown.
Bahan busur terdampar Bahan standar yang digunakan adalah strip baja 65Mn dengan lubang tali keramik, yang dapat disesuaikan dengan busur ringan serat karbon.
Kekuatan busur pembayaran Konfigurasi standarnya adalah 5.5KW motor inverter yang juga dapat disesuaikan untuk motor servo.
Kekuatan busur pengambil Konfigurasi standarnya adalah 5.5KW inverter motor, which can also be customized for servo motors.
Pengereman busur terdampar Rem elektromagnetik
Tipe penggulung Penggulung roda ganda dipasang pada dudukan portal untuk diangkat
Diameter roda penggulung Ø185, roller penggulung aluminium berlapis karet 5 alur. Roller penggerak aluminium terpisah 5 alur.
kekuatan penggulung Konfigurasi standarnya adalah motor inverter 1,5KW, yang juga dapat disesuaikan untuk motor servo.
Spesifikasi pembayaran Roda perkakas ABS Ø500.
Spesifikasi pengambilan Roda perkakas ABS Ø500. 630 take-up wheels can be customized.
Lubang bagian dalam gulungan Standarnya adalah Ø56mm, ukuran lain dapat disesuaikan.
Pengangkatan gulungan spindel Pengangkatan listrik, pemuatan skateboard, dan spul pembongkaran.
Metode pengencangan gulungan Spul pengencang rakitan silinder elastis yang kuat, gaya pengencangan> 200KG, dengan perlindungan mengunci sendiri, spul pelepas pneumatik
Reel Memuat berat MAKS300KG
Kekuatan gulungan pembayaran Konfigurasi standarnya adalah motor peredam roda gigi 2-0,75KW, yang juga dapat disesuaikan untuk motor servo.
Kekuatan reel pengambil Konfigurasi standarnya adalah motor peredam roda gigi 0,75KW, yang juga dapat disesuaikan untuk motor servo.
Pengaturan posisi kawat pengambil Standarnya adalah 30 unit poros traverse batang yang dipoles, yang dapat disesuaikan untuk baris pengontrol gerak servo.
Deteksi habisnya material hasil pembayaran Alarm dan otomatis berhenti bila kabel inti akan habis/alarm dan otomatis berhenti bila kabel putus.
Tipe ketegangan Standarnya adalah mengatur tegangan dengan memindahkan atau menambahkan beban penyeimbang, PID mengontrol kecepatan pembayaran atau pengambilan atau menyesuaikannya untuk mengatur tegangan dengan motor servo.
Kisaran ketegangan pembayaran 3N-30N/0,3kg-3kg/300g-3000g
Kisaran ketegangan pengambilan 5N-50N/0,5kg-5kg/500g-5000g
Akurasi ketegangan ±25 gram
Tampilan ketegangan Sensor tekanan tampilan digital tipe komunikasi, alarm tegangan berlebih, dan pematian otomatis.
Manajemen rumus Sistem manajemen formulasi khusus memungkinkan data seperti tegangan, suhu, diameter ekstrinsik, pitch, S/Z, jarak lilitan kawat, dan tekanan barometrik dimasukkan ke dalam PLC, sehingga mendukung pengumpulan dan impor data untuk produksi digital.
Perlindungan keamanan Deteksi otomatis dan prediksi suhu/getaran/kebisingan/tekanan dapat disesuaikan sesuai dengan desain standar CE/CSA/UL.
Deteksi percikan Dapat disesuaikan untuk menambahkan penguji percikan
Standar Daya Standarnya adalah 3 fase 380V/50Hz dan catu daya dapat disesuaikan untuk berbagai negara dan wilayah.
Perangkat lunak cerdas Dapat disesuaikan untuk menambahkan perangkat lunak "fungsi pencocokan otomatis kecepatan produksi terbaik", untuk mencapai efisiensi produksi dan kualitas produk pada saat yang bersamaan.
Perangkat over-oil kawat inti Perangkat peminyakan kawat inti dapat dikustomisasi dan ditambahkan. Kawat inti insulasi dilapisi dengan minyak pelumas yang mudah menguap untuk mengurangi gesekan selama puntiran pasangan kawat.




FITUR PRODUK

● Kecepatan cepat: Kotak spindel bebas stres dan dianil, tahan lama dan tidak berubah bentuk. Busur sudut putar yang berputar seimbang secara statis dan seimbang secara dinamis untuk pengujian dan koreksi. Ini memiliki getaran kecil dan kebisingan rendah. Spindel tidak menghasilkan panas selama pengoperasian kecepatan tinggi terus menerus dalam jangka panjang, dan kecepatan putaran spindel cepat.

● Lebih sedikit ruang yang ditempati: Ini mengadopsi struktur terintegrasi, yang menghemat lebih dari 50% pekerjaan dibandingkan dengan mesin puntir pasangan pelintir belakang tipe terpisah.

● Konsumsi Energi Rendah: Energi listrik dapat dihemat di atas 50% dibandingkan dengan mesin puntir pasangan pelintir belakang tradisional.

● Ketegangan stabil: Motor servo dapat disesuaikan sebagai elemen tegangan. Setelah mengatur tegangan pengambilan total, tegangan pembayaran kedua kabel inti dihitung dengan cerdas. Hal ini juga memungkinkan kontrol yang tepat atas kecepatan pembayaran dan pengambilan oleh pengontrol gerakan servo, sehingga mencapai ketegangan yang stabil.

● Nada yang akurat: Dunia secara eksklusif "mekanisme transmisi presisi daya eksternal dan penggulung internal", menggunakan transmisi mekanis yang kompleks untuk mengirimkan tenaga motor di luar busur bengkok ke roda penggulung di dalamnya. Menetapkan penggulung utama sebagai patokan pergerakan, mengadopsi pengontrol gerakan servo untuk busur puntir dan penggulung utama untuk melakukan kontrol gerakan rantai yang tepat dan mendapatkan nada yang tepat pada kecepatan berapa pun.

● Penghematan tenaga kerja: Dilengkapi dengan threader fleksibel, dapat dengan lancar transit melalui simpul putar busur sudut, dan threading dapat diselesaikan dalam 1 menit. Kawat dapat ditarik ke arah sebaliknya menggunakan panel kontrol, sehingga menghemat tenaga kerja.

● Cerdas: Manajemen resep, pengambilan resep SOP sekali klik, persiapan permulaan sekali klik, permulaan sekali klik; umpan balik dinamis dari nada puntiran, rasio puntiran belakang,  deteksi kesalahan/deteksi pemutusan sambungan/berhenti saat meteran mencapai, panel kontrol cerdas

● Tingkat kegagalan rendah: Komponen kontrol kelistrikan pada busur sudut stranding semuanya dipasang pada dudukannya, dan semua sinyal dikontrol secara elektrik loop tertutup di dalam busur stranded. Cincin pengumpul sikat karbon hanya menyediakan daya tiga fase ke bagian dalam busur sudut stranding tanpa mentransmisikan sinyal untuk menghindari kontak yang buruk, interferensi, dan tingkat kegagalan yang rendah.

● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan untuk mendapatkan kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah.

Pemecahan masalah dan pemeliharaan tersedia terlepas dari lokasi mesin di negara atau wilayah mana pun di seluruh dunia, selama ada jaringan komunikasi, maka layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diberikan dengan cepat.
