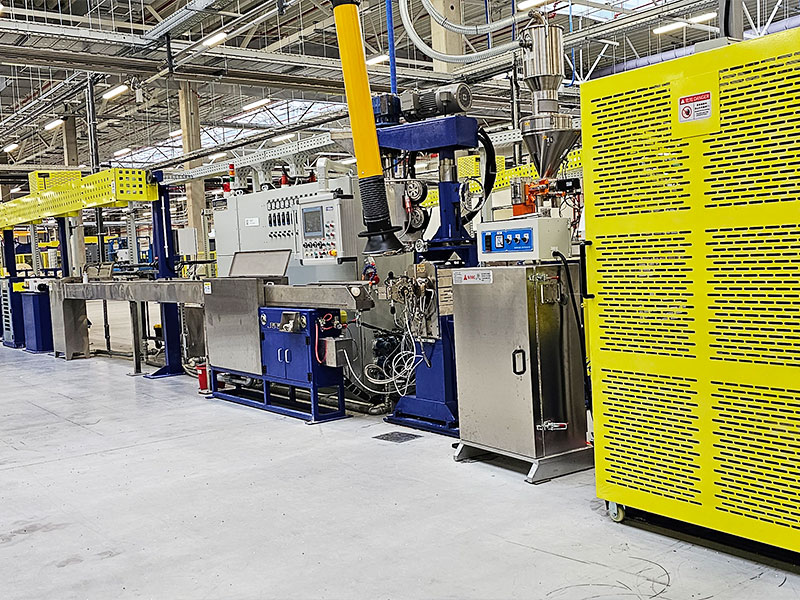

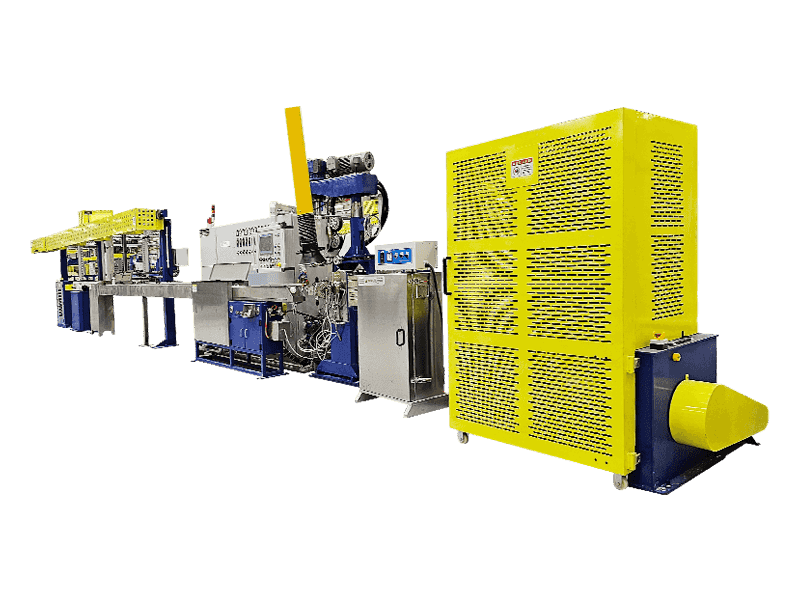

FEP/PFA/ETFE/PEEK/PA Garis Ekstrusi Isolasi Kawat Inti Suhu Tinggi

Jalur Ekstrusi Isolasi Kawat Inti Suhu Tinggi FEP/PFA/ETFE/PEEK/PA adalah peralatan non-standar dengan penyesuaian. Model utama umumnya 20-50mm. Sangat cocok untuk ekstrusi isolasi kawat inti kabel elektronik, kabel sinyal, kabel suhu tinggi, dll. Bahan di atas sangat korosif terhadap baja karbon. Laras sekrup pada mesin utama tidak dapat dibuat dari barel sekrup konvensional. Umumnya terbuat dari bahan GH113 Cina, yang memiliki ketahanan korosi yang sangat baik, biaya rendah, tetapi dengan kekuatan rendah, ketahanan aus yang buruk, dan daya tahan yang buruk; Dan, barel pengecoran sentrifugal Inconel dengan sekrup Hastelloy C276 juga dapat digunakan, yang memiliki ketahanan korosi dan ketahanan aus yang diinginkan dengan biaya yang sangat tinggi. Karena Teflon adalah bahan kristal, ia langsung meleleh ketika mencapai suhu titik lelehnya dengan fluiditas yang baik dan sifat resistansi yang rendah. Namun, mudah mengkristal ketika menghadapi kondisi dingin dan fluiditasnya buruk. Oleh karena itu, kinerja pelestarian panas ekstruder utama sangat penting, dan harus dipastikan suhu tetap pada 400°C. Dalam kondisi suhu tinggi, suhu semua bagian tempat aliran material dikontrol dalam ±1-2°C untuk menjaga kondisi leleh dan fluiditas Teflon yang baik. Pengekstrusi berinsulasi kawat inti Teflon suhu tinggi yang sangat baik memiliki karakteristik sebagai berikut: laras sekrup tahan korosi dan tahan aus, memiliki pelestarian termal yang baik, kontrol suhu yang akurat, fluiditas yang baik dari saluran aliran kepala mesin tanpa tanda penutupan cetakan, konsentrisitas kepala mesin yang tinggi, toleransi diameter kawat yang stabil dan kecil, permukaan kawat halus tanpa partikel, dan tegangan pelunasan dan pengambilan yang stabil. Perusahaan kami dapat mendukung penyesuaian yang dipersonalisasi sesuai dengan kebutuhan pengguna. Dalam hal perangkat keras, kami dapat menyediakan berbagai model dan merek aksesori inti untuk dipilih pengguna. Dalam hal perangkat lunak kendali kelistrikan, kami juga dapat menyediakan metode kendali kelistrikan yang ekonomis dan praktis atau canggih. Karena konfigurasi keseluruhan yang berbeda, harga mesin ini juga sangat bervariasi. Oleh karena itu, faktor utama yang menentukan harga mesin ini adalah positioning tingkat konfigurasi produk pengguna. Selain itu, karena produk ini merupakan peralatan khusus non-standar dengan produksi dalam jumlah kecil, maka diperlukan waktu lebih lama untuk desain, manufaktur, pemasangan, dan debugging. Pengguna harus mencadangkan siklus pengadaan yang memadai untuk mencapai pengiriman produk yang sempurna.

Pertanyaan +
PRAV：Tidak ada produk sebelumnya
BERIKUTNYA：Tidak ada produk berikutnya
Product Details

KOMPONEN

● Stand pembayaran
● Dudukan pelurus
● ekstruder utama
● Kepala ekstruder
● Mesin pengering bahan
● Konstan flume yang dapat digerakkan suhunya
● Tangki air pendingin
● Nosel penghembus udara
● Putaran jangkar
● Tempat akumulasi kawat
● Penghitung meteran
● Pengukur diameter laser
● Penguji percikan frekuensi tinggi
● Pengambilan
● Kotak Kontrol Listrik
● Berikut ini adalah opsi khusus
● Pemanas awal
● Mesin injeksi
● Pencetak
● Katup pelepasan material BY-PASS
● Perangkat vakum
● Memberi makan pengering hopper
● Detektor benjolan
● Kapasitor elektrostatis air
● Pengukur eksentrisitas
● Papan reklame elektronik
● Peralatan bantu periferal lainnya dapat disesuaikan dan ditambahkan.

SPESIFIKASI TEKNIS

Parameter Teknis Utama 18 tipe 23 tipe 30 tipe tipe 35 40 tipe tipe 45 50 tipe tipe 60
Jenis kawat yang cocok Cocok untuk kawat suhu tinggi, kawat koaksial, kawat sinyal, kawat frekuensi tinggi, kabel data, kawat elektronik UL, kabel bangunan BV/BVR, kabel listrik, kawat otomotif dan kabel lain dari ekstrusi isolasi inti padat konduktor kawat tembaga
Rentang konduktor untuk standar AS AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
Kisaran diameter konduktor Ø0,041-0,127 mm Ø0,064-0,16 mm Ø0,13-0,40 mm Ø0,16-0,65mm Ø0,20-0,81mm Ø0,25-1,02mm Ø0,32-1,63mm Ø0,40-2,59 mm
Kisaran area konduktor 0,0013-0,0127m㎡ 0,0032-0,0201m㎡ 0,01-0,15m㎡ 0,02-0,35m㎡ 0,03-0,75m㎡ 0,1-1,5m㎡ 0,2-2,5m㎡ 0,5-6,0m㎡
Diameter luar ekstrusi Ø0,12-0,3 mm Ø0,18-0,6 mm Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8mm Ø0,7-2,3 mm Ø0,8-2,8mm Ø1.2-3.8mm
Kisaran kecepatan kawat 5-80m/menit 5-80m/menit 10-100m/menit 12-120m/menit 15-150m/menit 15-150m/menit 15-150m/menit 15-150m/menit
Struktur mesin Ambil kepala ekstruder sebagai poros tengah, semua bagian mulai dari pembayaran hingga pengambilan didistribusikan secara linier. Garis ekstrusi standar memiliki tinggi tengah 1 meter dan panjang total 20-25 meter
Jenis pembayaran Dudukan pembayaran daya serat optik tipe poros Dudukan pembayaran daya tanpa poros, pengangkat listrik, pengencangan pneumatik, jenis lain seperti pembayaran jenis poros, pembayaran jenis tegangan gesekan, dan dudukan pembayaran daya lainnya juga dapat disesuaikan.
Spesifikasi pembayaran Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Kekuatan pembayaran 0,75KW 2.2KW 3,7KW 5.5KW
Jenis ketegangan pembayaran Memindahkan atau menambah/melepaskan balok penyeimbang untuk mengatur tegangan, dan juga dapat disesuaikan untuk mengatur tegangan dengan motor servo.
Dudukan pelurus TIDAK Rangka pelurus konduktor 5 roda, roda pelurus konduktor OD Ø60, alur tunggal, dengan kotak peralatan.
Jenis pemanas awal Roda multi pemandu preheater oven sirkulasi udara panas tertutup lurus, preheater kawat tembaga tipe konduksi dapat disesuaikan.
Kecepatan putaran ekstruder MAKS40RPM MAKS60RPM
Keluaran Bahan Ekstruder 4kg/jam 7kg/jam 12kg/jam 18kg/jam 25kg/jam 30kg/jam 38kg/jam 60kg/jam
Kekuatan Ekstruder 5.5KW 7.5KW 11KW 15KW 22KW
Parameter sekrup Rasio L/D 25:1, rasio kompresi 3,2-3,6, sekrup FEP/PFA/ETFE dan barel GH113, barel pengecoran sentrifugal Inconel dan sekrup Hastelloy C276 dapat disesuaikan; Sekrup dan barel PEEK/PA terbuat dari 38CrMoAlA.
Jenis pemanas Badan mesin adalah cincin pemanas tembaga cor, lehernya adalah cincin pemanas tembaga, penjepit kepala ekstruder/kepala/mati adalah pelat pemanas tembaga cor, jenis pemanas lainnya dapat disesuaikan.
Kontrol suhu Badan3 penjepit1 leher1 kepala1 mati1 Badan4 penjepit1 leher1 kepala1 mati1
Kekuatan pemanas 4KW 5KW 6KW 8KW 10KW 12KW 15KW 18KW
Pendinginan barel Kipas sentrifugal 3 bagian Kipas sentrifugal 4 bagian
Memberi makan pengering hopper 12KG 25KG 50KG
Piring sarang lebah Material Hastelloy C276 untuk FEP/PFA/ETFE, material 38CrMoAlA untuk PEEK/PA. Struktur berorientasi aliran internal, lubang aliran terhubung satu sama lain melalui lubang talang, tidak ada jalan buntu, pelat sarang lebah dan flensa dengan penyegelan berbentuk kerucut, tidak ada kebocoran lem

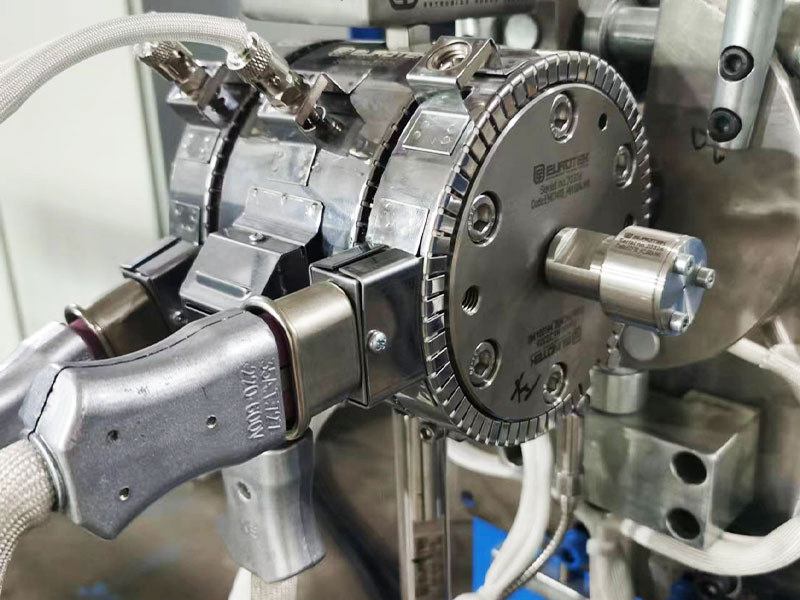

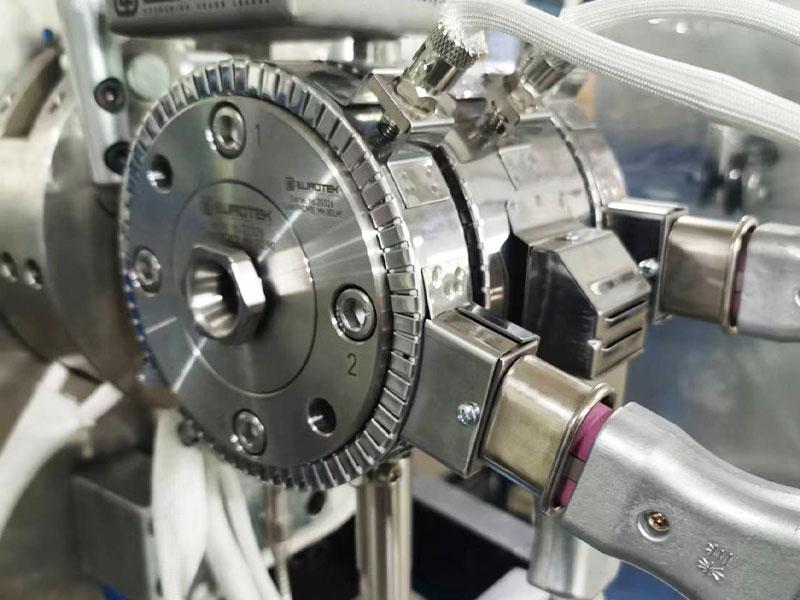

Tipe kepala Kepala pemusatan otomatis tipe U7, gerakan tekanan seragam pelari luar, dapat disesuaikan dengan struktur yang berbeda seperti lapisan tunggal/lapisan ganda/strip injeksi tunggal/strip injeksi ganda dll., dan kepala ekstruder jenis lain yang dapat disesuaikan atau (dapat disesuaikan mikro pemusatan otomatis) juga dapat disesuaikan.
Merek kepala Kepala ekstruder buatan China, GH113 untuk material FEP/PFA/ETFE, SKD61 untuk material PEEK/PA. Dapat disesuaikan dengan merk lain, seperti: EUROTEK/UNITEK/EUROCAB/MICRODIA
Penjepit kepala Ada dua bagian penjepit kepala mesin, dengan dua set penjepit batang sekrup atas dan bawah secara sinkron. Kunci pas satu arah dapat disertakan, dan bahan atau jenis klem kepala mesin lainnya dapat disesuaikan.
Perataan kepala Mengadopsi struktur pin penempatan ganda flensa kepala, tingkat ketinggian kepala tetap tidak berubah untuk waktu yang lama.
Perangkat vakum Perangkat vakum bertekanan negatif, port pemompaan udara dipasang di saluran masuk header, tersedia unit pemompaan udara atau jenis lainnya
Saluran bergerak Konstan temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Tangki air pendingin Tangki berbentuk U satu lapis sepanjang 5 meter, sistem pendingin air bersirkulasi, tanpa pendingin air. Seluruh tangki terbuat dari bahan SUS304. Kustomisasi tersedia.
Nosel hembusan udara bertekanan tinggi Nosel peniup tipe terbalik, bahan POM, struktur peniupan ganda, dipasang di tangki air bergerak, tangki air pendingin, penggulung, jenis nosel peniup lainnya dapat disesuaikan.
Putaran jangkar type Sabuk roda tunggal tipe 3 alur roda bagian terpisah Penggulung roda ganda baja tahan karat tahan aus titanium ringan
Putaran jangkar wheel diameter Ø375 tipe sabuk roda tunggal Ø375 jenis roda ganda paduan titanium berkekuatan tinggi, spesifikasi diameter roda dapat disesuaikan.
Putaran jangkar power 3,7KW servo motor gear box 3,7KW servo motor
Ketegangan akumulasi kawat berdiri Dudukan tegangan akumulasi kawat miring, panjang total 9 meter, lintasan pelat baja, mobil lari ringan, 10 alur ＋ 9 alur untuk roda akumulasi kawat, total kapasitas penyimpanan kawat 150 meter, tegangan motor servo. Jenis lainnya dapat disesuaikan.
Diameter roda akumulasi kawat Ø80 Ø100, diameter roda dapat disesuaikan Ø150, diameter roda dapat disesuaikan Ø180, diameter roda dapat disesuaikan
Penghitung meteran Penghitung meter tipe roda pemandu dengan keliling roda meter 400mm. Ia menggunakan encoder untuk mendeteksi dan memungkinkan penyesuaian koefisien koreksi meteran dengan baik. Tersedia jenis alat penghitung meter lainnya.
Pengambilan type Pengambilan jenis poros kepala ganda, jenis penggantian gulungan otomatis, atau mesin pengambil kawat non-poros lainnya dapat disesuaikan.
Pengambilan reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
Pengambilan power 0,75KW 2.2KW 3,7KW
Pengambilan wire arrangement Motor servo 0,4KW untuk pengaturan kawat

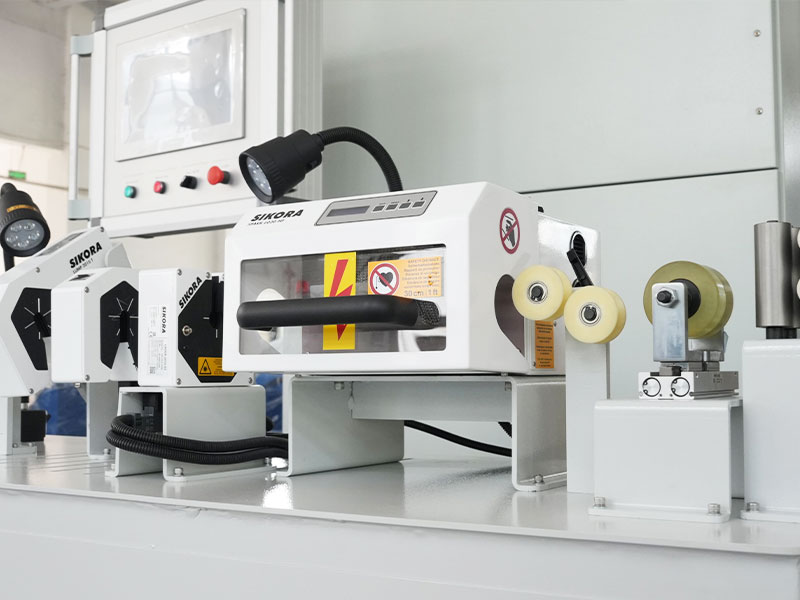

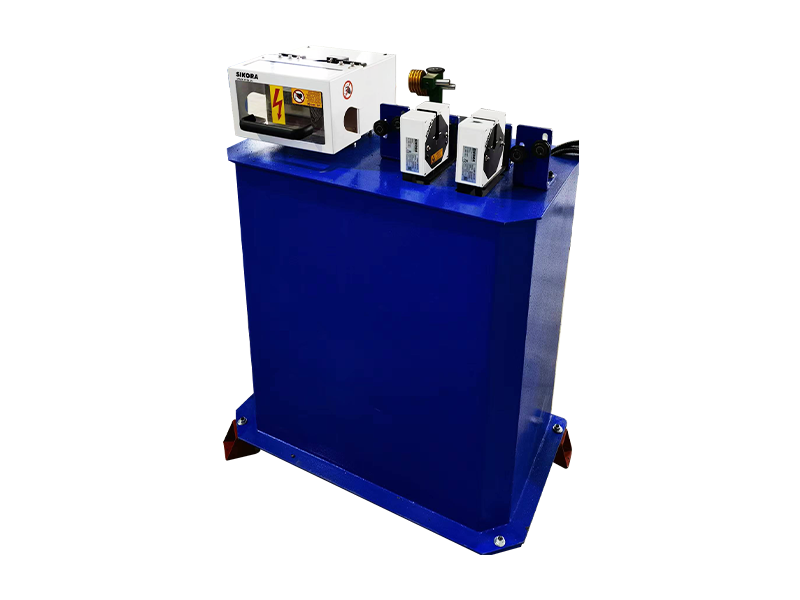

Pengukur diameter laser Pengukur diameter kawat buatan China, akurasi pengukuran 0,0001 atau 0,001, merek lain, seperti SIKORA/ZUMBACH/PROTON/TAKIKAWA, dll dapat disesuaikan.
Penguji percikan frekuensi tinggi Penguji percikan frekuensi tinggi tipe manik buatan Tiongkok, tegangan 0-15KV, merek lain, seperti CLINTON/SIKORA/PROTON dapat disesuaikan.
Kotak kendali listrik Kabinet listrik VICTOR berlapis cat tahan api yang ramah lingkungan, HMI WEINVIEW 10", SIEMENS PLC, sakelar SCHEIDER, pengontrol suhu RKC. Merek motor dan konverter frekuensi dapat disesuaikan.
Total daya (tidak termasuk mesin striping) 32KW 35KW 42KW 45KW 60KW 70KW 75KW 80KW



ITEM KUSTOMISASI OPSIONAL

Putaran jangkar wire drop device Penggulung ekstrusi isolasi kawat inti tanpa perangkat pelepas kawat dapat disesuaikan untuk menambahkannya.
Mesin injeksi striping Mesin injeksi striping dapat disesuaikan.
Pengujian tekanan Sensor tekanan atau katup pengaman tahan ledakan dapat disesuaikan pada flensa kepala.
Mesin Corona dan fasilitas pengawetan Mesin perawatan permukaan corona, fasilitas pengawetan, atau jenis perawatan permukaan lainnya dapat disesuaikan.
Pencetak Pencetak or other types can be customized.
Pengering rambut Pengering rambut efisiensi tinggi dapat disesuaikan saat mesin dalam ekstrusi kecepatan tinggi.
Detektor benjolan Opsi yang dapat disesuaikan untuk menambahkan fitur deteksi gumpalan ke alat ukur pada pengukur diameter merek Cina, atau menyesuaikan merek lain seperti SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Pengukur kapasitansi statis air Pengukur kapasitansi statis air, seperti BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, dapat disesuaikan.
Pengukur eksentrisitas Pengukur eksentrisitas, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Pendingin Chiller atau tangki dengan lapisan terisolasi dapat disesuaikan.
Papan elektronik gantung Layar elektronik LED dua sisi atau jenis lainnya didukung.
Sistem manajemen formula cerdas Sistem manajemen formulasi cerdas dapat disesuaikan, dan data seperti tegangan pengambilan, tegangan jalur penyimpanan, suhu pemanasan awal, kontrol suhu host, diameter ekstrusi, jarak baris pengambilan, nilai tekanan udara akan dimasukkan ke dalam PLC. Ia menggunakan mode komunikasi bus Profinet, dukungan untuk akuisisi dan impor data MES, proses produksi panggilan satu tombol, permulaan satu tombol, dan memungkinkan produk cerdas digital.
Peralatan bantu periferal Aksesori periferal lainnya atau penyesuaian khusus untuk keseluruhan alat berat dapat disesuaikan.
Kabel listrik Dudukan kabel overhead 2,5 meter, pipa udara, kabel sinyal, dan kabel daya disusun dengan isolasi, saluran masuk kabel dari atas kotak kontrol listrik, metode alternatif yang dapat disesuaikan.
Standar peraturan keselamatan Diproduksi sesuai dengan standar keselamatan CCC Tiongkok, dan dapat disesuaikan untuk memenuhi standar keselamatan CE/CSA/UL.
Standar pasokan listrik Catu daya 3 fase 380V/50Hz, dengan voltase dan frekuensi yang dapat disesuaikan untuk berbagai negara dan wilayah.




FITUR PRODUK

● Berbagai macam aplikasi: Ekstrusi kawat PEEK/PA dapat dilakukan dengan mengganti satu sekrup tergantung pada jenis karetnya.
● Desain anti bocor: Struktur penyegelan dan pemosisian yang unik memastikan flensa tidak membocorkan material, dan tingkat ketinggian kepala ekstrusi tetap stabil bahkan untuk penggunaan jangka panjang.
● Kualitas Tinggi: Kabel berinsulasi kami memiliki konsentrisitas 93%-97%, variasi diameter luar ±0,005.
● Kontrol Suhu Yang Tepat: dalam ±1℃.
● Cerdas: Sistem manajemen cerdas kami dapat disesuaikan, memungkinkan akses mudah ke formula SOP, persiapan startup sekali klik, dan pengoperasian cerdas.
● Perawatan mudah: Pelanggan di luar Tiongkok dapat menyesuaikan penggunaan sistem kontrol bus Profinet, yang memastikan transmisi sinyal cepat dan interferensi rendah. Selama ada jaringan komunikasi di negara atau wilayah mana pun, layanan deteksi kesalahan, pemecahan masalah, dan pemeliharaan jarak jauh dapat diterapkan dengan cepat.
