Cara Menghitung Ukuran Kabel Kawat: Panduan Lengkap

Jawaban Langsung: Cara Menghitung Ukuran Kabel Kawat

Untuk menghitung ukuran kabel kawat, Anda perlu menentukan arus maksimum (ampacity) yang harus disalurkan kabel, kemudian menerapkan batas penurunan tegangan dan faktor keamanan untuk memilih penampang konduktor yang benar. Rumus yang paling banyak digunakan adalah berdasarkan Hukum Ohm yang dipadukan dengan National Electrical Code (NEC) atau standar IEC. Untuk sebagian besar sistem AC, aturan dasarnya adalah: pilih konduktor yang kapasitas hantar arusnya melebihi 125% arus beban kontinu. Untuk sirkuit DC atau kabel yang lebih panjang, perhitungan penurunan tegangan menjadi prioritas.

Dalam istilah praktis, jika Anda memiliki beban kontinu 20A pada sirkuit 120V AC, Anda mengalikan 20A × 1,25 = 25A ampacity minimum, yang menunjuk ke konduktor tembaga 12 AWG berdasarkan tabel ampacity standar NEC. Untuk peralatan yang sensitif terhadap tegangan jarak jauh, penurunan tegangan harus dihitung secara terpisah menggunakan rumus: VD = (2 × L × R × I) / 1000 , dimana L adalah panjang kabel satu arah dalam kaki, R adalah hambatan per 1.000 kaki, dan I adalah arus beban dalam ampere.

Panduan ini menjelaskan setiap langkah proses penghitungan, mencakup sistem AWG dan metrik (mm²), jenis insulasi yang berbeda, kondisi pemasangan, dan kualitas konstruksi kabel — termasuk cara pemasangannya. ekstruder kawat dan kabel memproses lapisan isolasi — mempengaruhi kinerja listrik akhir dan tingkat keamanan kabel.

Memahami Sistem Ukuran Kawat dan Kabel: AWG vs. mm²

Sebelum menghitung, Anda perlu memahami sistem pengukuran mana yang berlaku di wilayah dan aplikasi Anda. Dua standar yang dominan adalah sistem American Wire Gauge (AWG) dan sistem luas penampang metrik yang diukur dalam milimeter persegi (mm²).

Sistem Pengukur Kawat Amerika (AWG).

AWG sebagian besar digunakan di Amerika Serikat dan Kanada. Berlawanan dengan intuisi, angka AWG yang lebih rendah berarti konduktor yang lebih tebal dan berkapasitas lebih tinggi . Misalnya, 4 tembaga AWG membawa arus yang jauh lebih besar daripada 14 AWG. Skala AWG dijalankan dari 0000 (4/0) pada ujung besar hingga 40 AWG untuk aplikasi kabel halus. Pengkabelan perumahan dan komersial umum menggunakan 14 AWG, 12 AWG, dan 10 AWG untuk sirkuit cabang, sedangkan konduktor pengumpan dapat menggunakan 6 AWG, 4 AWG, 2 AWG, atau lebih besar.

Sistem Penampang Metrik (mm²)

Digunakan di seluruh Eropa, Asia, Australia, dan sebagian besar belahan dunia lainnya dengan mengikuti standar IEC, sistem mm² secara langsung menggambarkan luas penampang konduktor. Ukuran umum mencakup 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25mm², 35 mm², 50 mm², dan seterusnya. Konduktor 2,5 mm² kira-kira setara dengan 14 AWG dalam hal penampang , meskipun kapasitas pastinya bergantung pada jenis insulasi dan metode pemasangan.

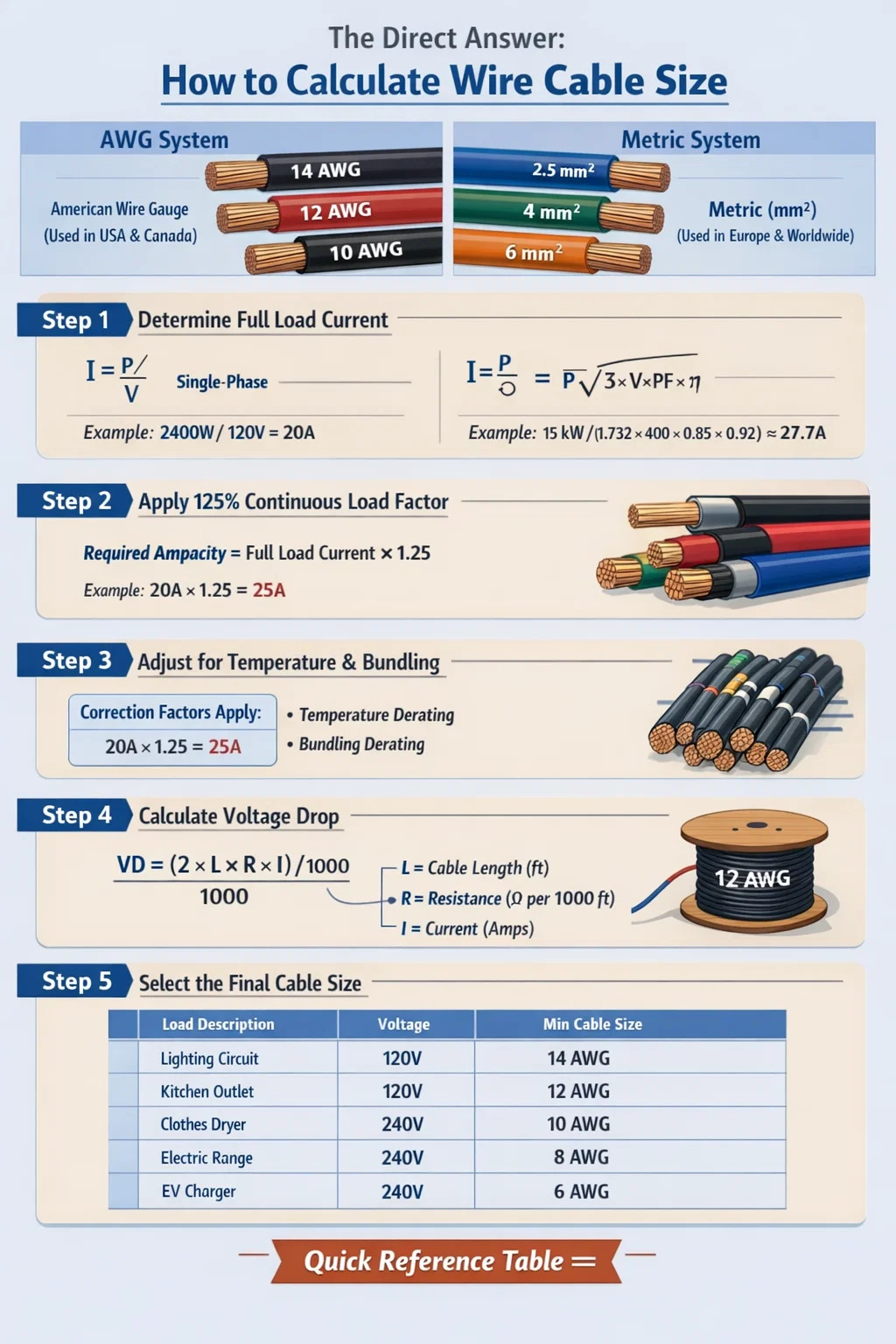

Metode Langkah-demi-Langkah untuk Menghitung Ukuran Kabel Kawat

Ukuran kabel yang tepat mengikuti urutan logis. Melewatkan langkah-langkah akan menyebabkan kabel berukuran terlalu kecil sehingga menjadi terlalu panas dan menimbulkan bahaya kebakaran, atau kabel berukuran terlalu besar sehingga membuang-buang material dan meningkatkan biaya pemasangan jika tidak diperlukan.

Langkah 1: Tentukan Arus Beban Penuh

Titik awal untuk setiap perhitungan ukuran kabel adalah mengidentifikasi arus beban penuh (FLC) dari peralatan yang terhubung. Untuk beban resistif seperti pemanas, caranya mudah: gunakan P = V × I, disusun ulang menjadi I = P / V. Untuk pemanas ruangan 2.400W pada rangkaian 120V, I = 2.400 / 120 = 20 amp .

Untuk beban motor tiga fasa rumusnya adalah: I = P / (√3 × V × PF × η), dimana PF adalah faktor daya dan η adalah efisiensi. Motor 15kW pada 400V dengan PF = 0,85 dan η = 0,92 menghasilkan I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27.7A . Selalu gunakan data papan nama jika tersedia, bukan perkiraan yang dihitung.

Langkah 2: Terapkan Pengganda Beban Berkelanjutan

Untuk beban yang beroperasi terus menerus selama 3 jam atau lebih, NEC Bagian 210.19 mensyaratkan ukuran konduktor pada 125% dari arus beban kontinu . Jika beban Anda menarik 20A secara terus menerus, ampacity konduktor minimum harus 20 × 1,25 = 25A. Margin keamanan termal ini menyebabkan penumpukan panas pada insulasi selama pengoperasian berkelanjutan. Standar IEC menggunakan pendekatan serupa melalui faktor koreksi yang diterapkan pada nilai ampacity dasar.

Langkah 3: Terapkan Faktor Koreksi untuk Suhu dan Bundling

Kabel yang dipasang di lingkungan bersuhu tinggi atau dikelompokkan dengan kabel lain harus diturunkan dayanya. NEC Tabel 310.15(B)(1) memberikan faktor koreksi suhu. Pada suhu sekitar 40°C dan bukan suhu dasar standar 30°C, konduktor dengan nilai 75°C harus diturunkan dayanya sebesar faktor 0.88 . Itu berarti konduktor berperingkat 25A pada suhu 30°C hanya membawa 22A dengan aman pada suhu sekitar 40°C.

Koreksi bundling juga sama pentingnya. Jika 4–6 konduktor pembawa arus berbagi saluran, terapkan faktor 0,80. Untuk 7–9 konduktor, gunakan 0,70. Untuk 10-20 konduktor yang digabungkan, faktornya turun menjadi 0,50. Kegagalan menerapkan faktor bundling adalah salah satu penyebab paling umum terjadinya panas berlebih pada baki kabel komersial.

Langkah 4: Hitung Penurunan Tegangan

Batas jatuh tegangan biasanya 3% untuk rangkaian cabang dan 5% total untuk gabungan pengumpan ditambah rangkaian cabang (sesuai rekomendasi NEC, meskipun bukan persyaratan kode keras untuk semua kasus). Gunakan rumus ini untuk rangkaian AC dan DC satu fasa:

VD (volt) = (2 × L × R × I) / 1000

Dimana L = panjang kabel satu arah dalam satuan kaki, R = hambatan dalam ohm per 1.000 kaki (dari tabel hambatan konduktor), dan I = arus beban dalam ampere. Faktor 2 memperhitungkan konduktor keluar dan konduktor kembali.

Contoh: Sirkuit 120V, 100 kaki satu arah, mengalirkan 15A melalui 14 tembaga AWG (R = 3,14 Ω/1,000 kaki): VD = (2 × 100 × 3,14 × 15) / 1,000 = 9,42 volt , yaitu 7,85% — jauh di atas batas 3%. Meningkatkan ke 10 AWG (R = 1,24 Ω/1.000 kaki) menguranginya menjadi 3,72V, atau 3,1%, yang kecil namun dapat diterima untuk beban non-sensitif. Untuk peralatan presisi, berpindah ke 8 AWG akan meningkatkannya menjadi 1,8%.

Untuk sistem tiga fasa, rumusnya berubah menjadi: VD = (√3 × L × R × I) / 1000 , mengganti faktor 2 dengan 1,732 karena geometri fasa mengurangi resistansi loop efektif.

Langkah 5: Pilih Ukuran Kabel Akhir

Setelah menghitung ampacity yang diperlukan (dengan semua faktor koreksi diterapkan) dan ukuran konduktor minimum yang diperlukan untuk memenuhi batas jatuh tegangan, pilih ukuran mana yang lebih besar . Ini adalah ukuran kabel yang mengatur. Selalu bulatkan ke ukuran konduktor standar berikutnya yang tersedia — jangan pernah membulatkan ke bawah.

Peran Jenis Isolasi dalam Ampacity Kabel

Bahan insulasi yang mengelilingi konduktor secara langsung menentukan berapa banyak panas yang dapat ditahan dengan aman oleh kabel, yang pada gilirannya menentukan peringkat ampacity. Di sinilah proses manufaktur – khususnya kinerja ekstruder kawat dan kabel — berdampak langsung pada sifat listrik dan termal produk jadi.

Peringkat suhu insulasi umum dan sebutan NEC-nya meliputi:

• 60°C (140°F) — Tipe DUA, digunakan pada kabel perumahan yang lebih tua. Ampacity lebih rendah, tidak cocok untuk sirkuit beban tinggi.
• 75°C (167°F) — Jenis THW, THWN. Isolasi komersial dan industri yang paling umum. Ini adalah kolom standar yang digunakan dalam NEC Tabel 310.15 untuk ukuran konduktor di sebagian besar instalasi baru.
• 90°C (194°F) — Jenis THHN, XHHW-2, RHH. Ampacity dasar yang lebih tinggi, namun NEC sering membatasi terminasi hingga 75°C kecuali peralatan secara khusus diberi peringkat untuk terminasi 90°C. Dapat digunakan pada suhu penuh 90°C di udara bebas atau ketika peralatan terminasi diberi nilai yang sesuai.
• 150°C ke atas — Kabel khusus menggunakan karet silikon, PTFE (Teflon), atau insulasi mineral (kabel MI). Digunakan dalam tungku, oven industri, dan peralatan proses suhu tinggi.

Konsistensi ketebalan isolasi sangat penting. SEBUAH ekstruder kawat dan kabel dalam jalur manufaktur modern menggunakan geometri cetakan presisi, kontrol suhu leleh, dan pengaturan kecepatan jalur untuk menjaga ketebalan dinding yang seragam di sekitar konduktor. Insulasi yang tidak konsisten — lebih tipis di beberapa titik — menciptakan titik panas lokal yang mengurangi tingkat termal efektif meskipun ketebalan rata-rata memenuhi spesifikasi. Mesin ekstruder canggih dari produsen di Tiongkok, Eropa, dan Amerika Utara kini menggunakan sistem pengukuran laser dan koreksi eksentrisitas otomatis untuk mencapai toleransi ketebalan dinding dalam ±5% atau lebih ketat.

Konduktor Tembaga vs. Aluminium: Perbedaan Ukuran

Konduktor aluminium biasanya digunakan untuk kabel pintu masuk layanan, pengumpan, dan distribusi utilitas. Namun, mereka lebih ringan dan lebih murah dibandingkan tembaga aluminium hanya memiliki sekitar 61% konduktivitas tembaga , artinya Anda memerlukan penampang yang lebih besar untuk mengalirkan arus yang sama.

Sebagai aturan praktis: untuk mencocokkan ampasitas konduktor tembaga, aluminium memerlukan kira-kira dua ukuran AWG lebih besar . Jika 6 tembaga AWG membawa arus 65A (pada 75°C), Anda memerlukan 4 aluminium AWG untuk mengalirkan arus yang sama. Untuk ukuran metrik, konduktor aluminium 16 mm² kira-kira sama dengan konduktor tembaga 10 mm².

Aluminium juga mengembang dan menyusut lebih banyak daripada tembaga seiring dengan siklus suhu, yang dapat menyebabkan kendornya sambungan seiring berjalannya waktu. Semua terminasi konduktor aluminium harus menggunakan konektor berperingkat AL/CU, dan senyawa anti-oksidan diperlukan pada sambungan dan terminasi untuk mencegah penumpukan oksidasi yang meningkatkan resistensi. Ini adalah persyaratan kode etik di sebagian besar yurisdiksi, bukan praktik opsional.

Dari sudut pandang manufaktur, ekstrusi insulasi pada konduktor aluminium memerlukan kontrol yang cermat terhadap kecepatan saluran dan suhu senyawa dalam ekstruder kawat dan kabel . Sifat kimia permukaan aluminium berbeda dengan tembaga, dan beberapa senyawa insulasi memiliki daya rekat yang berbeda. Produsen kabel berkualitas menjalankan uji adhesi untuk memastikan isolasi terikat dengan benar dan tidak terpisah dari konduktor selama pelenturan atau siklus termal.

Ukuran Kabel untuk Sirkuit Motor

Sirkuit motor mengikuti aturan yang berbeda dari sirkuit cabang pada umumnya karena motor menarik arus masuk yang sangat tinggi saat startup — biasanya 6 hingga 8 kali arus beban penuh selama 0,5 hingga 2 detik. Kabel itu sendiri tidak perlu diukur untuk arus masuk ini (perlindungan arus lebih menangani hal itu), tetapi konduktor harus diukur berdasarkan aturan NEC Pasal 430 daripada tabel ampacity standar.

Untuk motor tunggal, NEC 430.22 memerlukan konduktor rangkaian cabang berukuran setidaknya 125% dari arus beban penuh (FLC) motor seperti yang tercantum dalam Tabel NEC 430.247–430.250 (bukan nilai papan nama, kecuali papan nama lebih rendah dari nilai tabel). Untuk motor satu fasa 5 tenaga kuda, 230V, Tabel 430.248 mencantumkan FLC sebagai 28A. Konduktor kemudian harus menangani minimum 28 × 1,25 = 35A, menunjuk ke 8 tembaga AWG.

Untuk aplikasi penggerak frekuensi variabel (VFD), pertimbangan tambahan berlaku. VFD menghasilkan arus harmonik yang menghasilkan panas ekstra pada konduktor. Banyak insinyur menambahkan margin tambahan 10–15% di atas faktor standar 125% saat mengukur kabel untuk motor yang digerakkan oleh VFD. Kabel berpelindung juga biasanya diperlukan antara keluaran VFD dan motor untuk menahan kebisingan frekuensi tinggi dan mencegah kerusakan bantalan dari arus mode umum.

Perhitungan Penurunan Tegangan Penyelaman Dalam: Kabel Panjang Berjalan

Untuk kabel yang panjangnya lebih dari 50 kaki (sekitar 15 meter), penurunan tegangan sering kali menjadi faktor ukuran yang dominan — bukan ampacity. Hal ini terutama berlaku pada sistem fotovoltaik surya (PV), fasilitas pertanian, penerangan luar ruangan, dan pabrik industri dengan peralatan yang berlokasi jauh dari papan distribusi utama.

Menghitung Penampang Konduktor yang Dibutuhkan dari Penurunan Tegangan

Anda dapat mengatur ulang rumus penurunan tegangan untuk menghitung langsung penampang konduktor yang diperlukan. Untuk tembaga dalam sistem satu fasa:

A (mm²) = (2 × L × I × ρ) / VD_max

Dimana A adalah luas penampang yang diperlukan dalam mm², L adalah panjang kabel satu arah dalam meter, I adalah arus beban dalam ampere, ρ (rho) adalah resistivitas tembaga = 0,0172 Ω·mm²/m (atau 0,0282 untuk aluminium), dan VD_max adalah penurunan tegangan maksimum yang diijinkan dalam volt.

Contoh: Sebuah pompa menarik daya 30A pada tegangan 230V, terletak 120 meter dari papan distribusi. Penurunan tegangan maksimum yang diijinkan = 3% × 230V = 6.9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Bulatkan ke ukuran standar berikutnya: 25 mm² konduktor tembaga.

Jika pompa yang sama ditempatkan hanya sejauh 30 meter, perhitungannya menghasilkan 4,49 mm², dibulatkan menjadi 6 mm² — jauh lebih kecil dan lebih murah. Kerugian dari ukuran yang terlalu kecil dalam jangka panjang berasal dari pemborosan energi dan penurunan kinerja peralatan, bukan hanya panas berlebih.

Penurunan Tegangan pada Sistem PV Surya DC

Dalam instalasi tenaga surya, ukuran kabel DC sangat penting untuk efisiensi sistem. NEC Pasal 690 merekomendasikan pembatasan penurunan tegangan pada rangkaian sumber PV 2% atau kurang untuk panen energi maksimum. Penurunan 2% pada sistem string 600V hanya memungkinkan penurunan 12V pada seluruh rangkaian kabel. Dengan arus string 9A dan lari 50 meter (satu arah), penampang konduktor yang diperlukan adalah A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², menunjuk ke kabel dengan rating PV minimum 2,5 mm² (USE-2 atau Kawat PV di AS).

Bagaimana Kualitas Konstruksi Kabel Mempengaruhi Perhitungan Ukuran

Perhitungan ukuran kabel kawat mengasumsikan kabel memenuhi spesifikasi pengenalnya. Ini berarti konduktor memiliki luas penampang yang benar, insulasi memiliki ketebalan dan sifat dielektrik yang benar, dan resistansi per satuan panjang sesuai dengan nilai yang dipublikasikan. Dalam praktiknya, kualitas kabel sangat bervariasi antar produsen, dan variabilitas ini secara langsung memengaruhi apakah perhitungan Anda dapat diterapkan di lapangan.

Rasio Pengisian Konduktor dan Stranding

Konduktor terdampar terdiri dari beberapa kabel kecil yang dipilin menjadi satu. Rasio pengisian — persentase penampang nominal yang sebenarnya ditempati oleh logam — mempengaruhi ketahanan. Konduktor terdampar berukuran 2,5 mm² dengan kemasan untai yang buruk mungkin memiliki penampang logam sebenarnya hanya 2,3 mm², meningkatkan resistansi sekitar 8–9% dibandingkan spesifikasi. Hal ini secara langsung mempengaruhi penurunan tegangan dan kinerja termal. Produsen kabel premium mengukur resistansi konduktor sesuai IEC 60228 atau ASTM B8 untuk memverifikasi kepatuhan.

Ketebalan Isolasi dan Proses Ekstrusi

Lapisan isolasi diterapkan melalui a ekstruder kawat dan kabel — mesin yang melelehkan senyawa polimer (PVC, XLPE, LSZH, atau bahan lainnya) dan memaksanya melewati cetakan presisi di sekitar konduktor yang bergerak. Kualitas proses ekstrusi ini menentukan konsistensi ketebalan insulasi, permukaan akhir, dan daya rekat pada konduktor atau jaket bagian dalam.

Sistem ekstruder kawat dan kabel modern yang digunakan oleh produsen terkemuka meliputi:

• Kontrol eksentrisitas loop tertutup : Sensor laser atau kapasitif mengukur konsentrisitas isolasi secara real time dan secara otomatis menyesuaikan posisi cetakan untuk mengoreksi lapisan di luar pusat.
• Pemantauan tekanan dan suhu leleh : Memastikan viskositas senyawa yang konsisten melalui cetakan, mencegah titik tipis yang disebabkan oleh variasi suhu dalam barel ekstruder.
• Integrasi penguji percikan : Penguji percikan tegangan tinggi memindai 100% kabel yang diproduksi secara in-line untuk mendeteksi lubang kecil atau titik tipis pada insulasi sebelum kabel digulung.
• Sistem pengukuran diameter : Mikrometer laser mengukur diameter luar secara terus menerus dan memasukkan data kembali untuk mengontrol kecepatan saluran dan keluaran ekstruder untuk mempertahankan toleransi diameter yang ditentukan.

Saat membeli kabel untuk aplikasi penting — mesin industri, perkabelan gedung, pengumpan bawah tanah — selalu verifikasi bahwa kabel tersebut memenuhi sertifikasi UL, CSA, atau IEC yang diuji dengan standar yang relevan. Kabel pihak ketiga yang diuji dan terdaftar menjamin insulasi yang diterapkan oleh proses ekstruder kawat dan kabel memenuhi persyaratan ketebalan minimum, kekuatan dielektrik, dan ketahanan suhu.

Kinerja Insulasi XLPE vs. PVC

Insulasi polietilen ikatan silang (XLPE) diproduksi melalui proses ekstruder kawat dan kabel khusus yang mencakup langkah vulkanisasi (ikatan silang), baik melalui pengawetan uap, pengawetan nitrogen kering (jalur CCV), atau pengawetan kelembapan silan. Tautan silang menciptakan jaringan polimer tiga dimensi yang menghasilkan XLPE kinerja termal yang jauh lebih baik daripada PVC : Kabel daya berinsulasi XLPE memiliki suhu 90°C terus menerus, 130°C saat beban berlebih darurat, dan 250°C saat kondisi hubung singkat. PVC mencapai puncaknya pada suhu 70°C untuk kualitas standar.

Untuk kabel tegangan menengah (1kV–35kV), insulasi XLPE yang diproduksi pada kawat ekstrusi rangkap tiga dan jalur ekstruder kabel — menerapkan layar dalam semikonduktor, insulasi XLPE, dan layar luar semikonduktor dalam sekali lintasan — merupakan standar industri. Pendekatan single-pass ini menghilangkan kontaminasi antarmuka antar lapisan, yang merupakan faktor penting bagi integritas dielektrik tegangan tinggi.

Contoh Ukuran Kabel Kawat Praktis berdasarkan Aplikasi

Teori menjadi lebih jelas dengan contoh penerapan nyata di berbagai jenis instalasi. Contoh berikut mencakup skenario paling umum yang ditemui di lingkungan perumahan, komersial, dan industri.

Sirkuit Dapur Perumahan (120V, 20A)

NEC 210.11(C)(1) memerlukan setidaknya dua sirkuit peralatan kecil 20A di area dapur. Kabel: 12 AWG / 2 tembaga, tipe NM-B (Romex), pemutus 20A. Kabel yang dipasang dari panel biasanya berukuran 30–60 kaki di rumah keluarga tunggal. Penurunan tegangan pada 20A pada jarak 60 kaki: VD = (2 × 60 × 1,98 × 20) / 1,000 = 4,75V, yaitu 3,96% . Dapat diterima untuk sebagian besar muatan peralatan dapur. Untuk pemasangan yang lebih konservatif atau jarak tempuh melebihi 80 kaki, tingkatkan ke 10 AWG.

Stasiun Pengisian EV (240V, 48A Berkelanjutan)

Pengisi daya EV Level 2 pada 11,5kW menarik 48A pada 240V. Sebagai beban kontinu: ampacity konduktor minimum 48A × 1,25 = 60A. Pilih 6 AWG tembaga THWN-2 di saluran. Untuk lari 50 kaki dari panel ke garasi, penurunan tegangan = (2 × 50 × 0,491 × 48) / 1.000 = 2,36V = 0,98% — masih dalam batasan. Ukuran 6 AWG ditentukan oleh ampacity, bukan drop tegangan dalam hal ini.

Motor Konveyor Industri (400V, 3 Fase, 22kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. Terapkan faktor motorik 125%: 39,7 × 1,25 = 49,6A. Pilih konduktor tembaga 10 mm² (berperingkat 52A dalam kabel tiga inti sesuai IEC 60364). Jalur kabel berjarak 85 meter dari MCC ke motor. Penurunan tegangan = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7V = 2,68% — dalam batas 3%. Pemilihan 10 mm² dikonfirmasi oleh persyaratan ampacity dan drop tegangan.

Pengumpan Bawah Tanah (240V, 100A, 150 kaki)

Pengumpan subpanel 100A menggunakan konduktor aluminium dalam saluran PVC jadwal 40 yang ditanam pada ukuran 24 inci. Kapasitas yang dibutuhkan: 100A. Konduktor aluminium 1/0 AWG memiliki rating 120A pada 75°C — memenuhi ampacity. Pemeriksaan penurunan tegangan: 1/0 AWG aluminium R = 0,327 Ω/1,000 kaki. VD = (2 × 150 × 0,327 × 100) / 1,000 = 9,81V = 4,09% . Melebihi 3% yang direkomendasikan. Tingkatkan ke aluminium 2/0 AWG (R = 0,259 Ω/1.000 kaki): VD = 7,77V = 3,24% — masih marjinal. Gunakan aluminium 3/0 AWG (R = 0,205 Ω/1.000 kaki): VD = 6,15V = 2,56% — dapat diterima.

Pertimbangan Hubungan Pendek dan Arus Gangguan dalam Ukuran Kabel

Untuk kabel tegangan menengah dan tinggi, dan untuk kabel LV industri di dekat transformator besar, ukuran konduktor juga harus mampu menahan energi panas dari arus gangguan selama waktu yang dibutuhkan perangkat proteksi untuk mengatasi gangguan. Ini disebut ketahanan termal hubung singkat periksa.

Rumusnya adalah: A (mm²) = (I_sc × √t) / K , di mana I_sc adalah arus hubung singkat prospektif dalam amp, t adalah waktu penyelesaian gangguan dalam hitungan detik, dan K adalah konstanta material (K = 115 untuk konduktor tembaga berinsulasi PVC yang dimulai pada 30°C; K = 135 untuk tembaga berinsulasi XLPE).

Contoh: Sebuah kabel mengumpankan panel dengan arus hubung singkat prospektif 25kA, dan pemutus arus hulu terputus dalam 0,2 detik. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2mm² . Hal ini memerlukan konduktor tembaga minimal 120 mm² — berapapun arus bebannya. Di dekat trafo industri besar atau switchboard utama, ukuran hubung singkat sering kali menentukan pemilihan kabel.

Kesalahan Umum dalam Perhitungan Ukuran Kabel Kawat

Memahami metode perhitungan hanyalah setengah dari perjuangan. Kesalahan praktis di lapangan menyebabkan ukuran kabel terlalu kecil atau terlalu besar meskipun teknisi menerapkan rumus dengan benar.

• Menggunakan arus papan nama sebagai pengganti tabel NEC FLC untuk motor: NEC 430.22 secara khusus mengharuskan penggunaan nilai tabel NEC, bukan pelat nama, kecuali pelat nama lebih rendah. Menggunakan arus pelat nama motor dengan efisiensi lebih tinggi dan ukuran kabel yang terlalu kecil merupakan pelanggaran kode.
• Lupa menerapkan penurunan bundling: Memasang enam konduktor THHN dalam satu saluran dan mengukur masing-masing konduktor untuk masing-masing ampacity adalah kesalahan yang sangat umum. Faktor bundling 0,80 mengurangi ampacity efektifnya, sehingga memerlukan konduktor yang lebih besar.
• Tidak memperhitungkan pertumbuhan beban di masa depan: Sirkuit dengan ampacity konduktor 95% tidak memberikan ruang untuk peralatan tambahan. Praktik terbaik industri adalah mengatur ukuran kabel tidak lebih dari 80% dari nilai ampacity dalam kondisi pengoperasian normal.
• Menggabungkan nilai AWG dan metrik dalam rumus yang sama: Menggunakan nilai resistansi AWG (dalam Ω/1.000 kaki) dengan panjang metrik (dalam meter) tanpa konversi akan menghasilkan hasil yang sangat salah. Selalu konfirmasi satuan sebelum menghitung.
• Mengabaikan suhu sekitar: Kabel yang dipasang di ruang loteng pada suhu ambien 50°C dan bukan pada suhu dasar standar 30°C memerlukan penurunan daya yang signifikan. THHN 12 AWG dengan rating 30A pada 30°C hanya dapat membawa 23A pada suhu 50°C — pengurangan sebesar 23%.
• Membeli kabel di bawah standar: Kabel dari produsen yang tidak terverifikasi mungkin memiliki penampang konduktor sebenarnya 10–15% di bawah nominal karena buruknya kontrol terhadap proses penarikan dan ekstrusi kawat. Selalu beli kabel yang terdaftar di UL atau bersertifikat IEC dari sumber yang dapat dilacak.

Referensi Cepat: Ringkasan Pemilihan Ukuran Kabel

Untuk referensi cepat di lokasi, tabel berikut merangkum skenario beban umum dan ukuran kabel minimum yang diperlukan dalam kondisi umum (konduktor tembaga, insulasi 75°C, suhu sekitar 30°C, sirkuit tunggal dalam saluran, lari hingga 50 kaki).
