Seberapa Dalam Kabel Kabel? Panduan Kedalaman Instalasi

Jawaban Langsung: Seberapa Dalam Kabel Kabel Terkubur?

Kabel kabel dikubur pada kedalaman mulai dari 6 inci (15 cm) hingga 36 inci (91 cm) tergantung pada jenis kabel, aplikasi, level tegangan, dan persyaratan kode lokal. Di lingkungan perumahan, kabel lanskap tegangan rendah mungkin ditempatkan hanya 6 inci di bawah permukaan tanah, sementara saluran transmisi tegangan tinggi dapat dipasang 36 inci atau lebih dalam. Kode Kelistrikan Nasional (NEC) di Amerika Serikat menetapkan kedalaman penguburan minimum yang sangat bervariasi menurut jenis kabel dan lingkungan pemasangan.

Memahami kedalaman ini bukan hanya soal kepatuhan — hal ini secara langsung memengaruhi keselamatan, daya tahan, dan kinerja kabel dalam jangka panjang. Kabel diproduksi menggunakan presisi ekstruder kawat dan kabel direkayasa dengan ketebalan isolasi tertentu dan bahan jaket yang dirancang untuk menahan tekanan mekanis dan lingkungan dari instalasi bawah tanah pada kedalaman yang ditentukan.

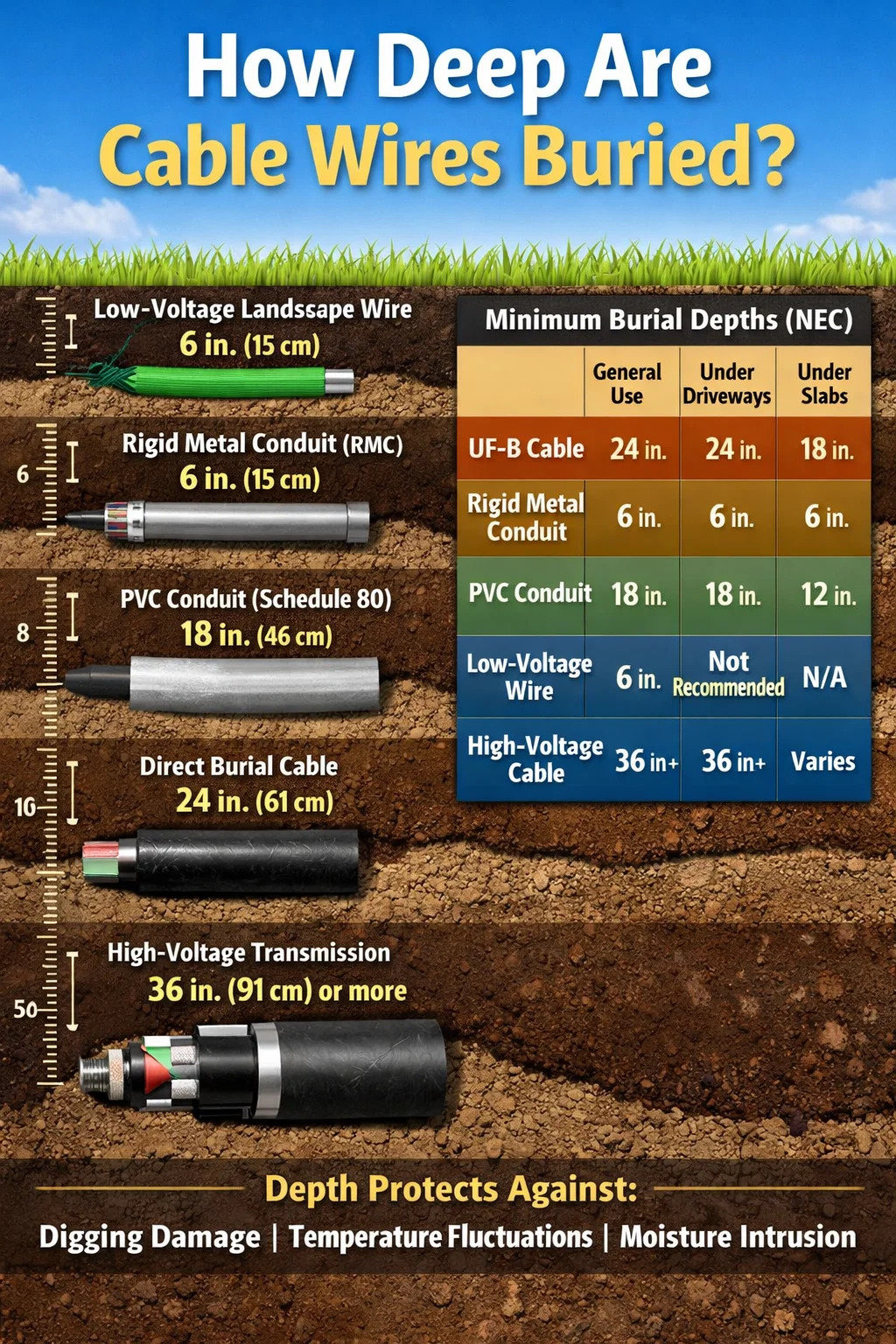

Di bawah ini adalah ringkasan referensi singkat standar kedalaman penguburan minimum menurut NEC Tabel 300.5:

Mengapa Kedalaman Penguburan Lebih Penting Daripada Yang Dipikirkan Kebanyakan Orang

Kedalaman penguburan bukanlah aturan sembarangan yang diciptakan oleh penulis kode. Hal ini terjadi karena kabel menghadapi serangkaian ancaman fisik yang kompleks setelah ditempatkan di bawah tanah. Aktivitas permukaan – lalu lintas pejalan kaki, kendaraan, peralatan berkebun, siklus pembekuan-pencairan, hewan yang menggali – semuanya menghasilkan kekuatan mekanis yang melemah seiring dengan kedalaman. Kabel yang berada 6 inci di bawah permukaan halaman memiliki risiko serius terkena sekop taman standar. Kabel yang sama berukuran 24 inci terlindungi dengan baik.

Selain kerusakan mekanis, kedalaman juga menentukan stabilitas termal . Suhu tanah berfluktuasi secara dramatis di dekat permukaan. Di sebagian besar iklim Amerika Utara, 12 inci teratas tanah dapat berubah dari di bawah titik beku hingga lebih dari 30°C (86°F) antara musim dingin dan musim panas. Temperatur yang ekstrim ini menyebabkan insulasi kabel dan material jaket mengembang, berkontraksi, dan akhirnya retak atau mengeras jika tidak sesuai dengan kondisi tersebut. Kabel diproduksi secara modern ekstruder kawat dan kabel menggunakan polietilen ikatan silang (XLPE) atau senyawa PVC khusus yang tahan terhadap degradasi termal, namun material ini pun mendapat manfaat dari lingkungan suhu buffer yang memberikan kedalaman penguburan yang lebih besar.

Kelembapan merupakan faktor penting lainnya. Pada kedalaman yang dangkal, kabel terkena perkolasi air permukaan, irigasi, dan genangan. Meskipun kabel penguburan langsung dirancang kedap air, siklus basah-kering yang berulang selama bertahun-tahun masih merusak konektor, terminasi, dan bagian yang tidak tersegel. Perusahaan utilitas dan kontraktor yang memasang kabel infrastruktur berukuran 30 hingga 36 inci melaporkan insiden kegagalan terkait kelembapan yang jauh lebih rendah dibandingkan dengan instalasi perumahan pada kedalaman kode minimum.

Jenis Kabel Bawah Tanah dan Persyaratan Kedalaman Spesifiknya

Tidak semua kabel diciptakan sama, dan perbedaan konstruksinya — secara langsung disebabkan oleh cara pembuatannya dengan menggunakan cara yang berbeda ekstruder kawat dan kabel konfigurasi — diterjemahkan langsung ke dalam persyaratan kedalaman dan kesesuaian penguburan yang berbeda.

Kabel UF-B (Pengumpan Bawah Tanah).

Kabel UF-B adalah kabel penguburan langsung yang paling umum digunakan dalam konstruksi perumahan di Amerika Serikat. Penunjukan "B" menunjukkan bahwa tempat ini cocok untuk penguburan bawah tanah tanpa saluran. Konduktornya diisolasi satu per satu, kemudian seluruh rakitan dibungkus dalam jaket termoplastik padat yang tahan terhadap kelembapan, jamur, dan korosi. NEC mewajibkan UF-B untuk dikuburkan minimal 24 inci ketika dijalankan tanpa saluran. Kedalaman ini memberikan perlindungan yang memadai dari aktivitas penggalian rutin dan beban permukaan.

Aplikasi yang umum termasuk sirkuit outlet luar ruangan, subpanel garasi, saluran keluar bangunan, dan penerangan taman pada tegangan lebih tinggi. Kabel 12/2 UF-B yang mengalirkan sirkuit luar ruangan 20-amp ke garasi terpisah harus dikubur 24 inci penuh untuk keseluruhan proses — termasuk di bawah lanskap, jalan setapak, atau rumput apa pun.

Kawat THWN/THHN di Saluran

THWN dan THHN adalah konduktor individual yang dimaksudkan untuk digunakan di dalam saluran — konduktor tersebut tidak diperuntukkan hanya untuk penguburan langsung. Namun saat dipasang di saluran logam kaku (RMC) , NEC mengizinkan kedalaman penguburan yang adil 6 inci . Hal ini karena saluran itu sendiri memberikan perlindungan mekanis yang seharusnya diberikan oleh kedalaman. RMC dalam parit 6 inci jauh lebih tahan terhadap benturan sekop dibandingkan kabel telanjang berukuran 24 inci.

Saluran PVC Jadwal 80 menawarkan jalan tengah — lebih tahan benturan dibandingkan Jadwal 40, memerlukan penguburan minimal 18 inci. Saluran PVC Jadwal 40, jenis yang paling umum tersedia, harus ditanam pada kedalaman 18 inci untuk penggunaan umum dan 12 inci di bawah beton.

Kabel Lansekap dan Irigasi Tegangan Rendah

Kabel yang beroperasi di bawah 30 volt — seperti yang digunakan untuk penerangan jalan taman, speaker lanskap, dan pengontrol irigasi tetes — diizinkan untuk ditanam di tempat yang tepat. 6 inci . Logikanya di sini adalah tegangan rendah menimbulkan bahaya sengatan listrik yang minimal. Meski begitu, 6 inci tidak cukup untuk menampung sebagian besar peralatan berkebun. Banyak penata taman profesional mengubur kabel tegangan rendah pada ukuran 8 hingga 10 inci sebagai batas keamanan praktis, terutama di area yang akan ditanami.

Telekomunikasi dan Kabel Data

Kabel telepon, serat optik, dan data yang terkubur mengikuti standarnya sendiri, biasanya ditetapkan oleh perusahaan instalasi atau Asosiasi Industri Telekomunikasi (TIA). Kabel serat optik sering kali terkubur 18 hingga 36 inci , dengan pemasangan yang lebih dalam diperlukan di bawah jalan raya dan jalan masuk. Kabel ini diproduksi menggunakan sistem ekstruder kawat dan kabel yang sangat khusus yang menerapkan beberapa lapisan penyangga, anggota kekuatan, dan jaket luar yang dioptimalkan untuk kontak dengan tanah dan ketahanan terhadap hewan pengerat.

Kabel Transmisi Utilitas Tegangan Tinggi

Kabel transmisi bawah tanah yang membawa tegangan di atas 2.000 volt diatur oleh spesifikasi teknik utilitas dan bukan oleh NEC perumahan. Kedalaman penguburan yang khas berkisar dari 36 inci hingga 60 inci (91 hingga 152 cm) , dan di beberapa instalasi bank saluran perkotaan, bagian atas bank saluran mungkin berada 30 inci di bawah permukaan tanah dengan kabel di dalamnya lebih dalam lagi. Kabel ini adalah salah satu produk paling kompleks yang diproduksi pada jalur ekstruder kawat dan kabel berskala besar, yang dilengkapi insulasi XLPE, pelindung logam, pelindung, dan jaket luar multi-lapis.

Bagaimana Teknologi Ekstruder Kawat dan Kabel Mendefinisikan Kinerja Kabel Bawah Tanah

Kemampuan kabel untuk bertahan pada kedalaman apa pun bergantung hampir seluruhnya pada cara pembuatannya. SEBUAH ekstruder kawat dan kabel adalah mesin inti dalam produksi kabel — mesin ini melelehkan senyawa termoplastik atau termoset dan menerapkannya secara seragam pada konduktor dalam kondisi suhu, tekanan, dan kecepatan yang dikontrol secara tepat. Kualitas proses ini menentukan konsistensi ketebalan insulasi, daya rekat jaket, penampang bebas rongga, dan ketahanan terhadap tekanan lingkungan.

Jenis Extruder yang Digunakan dalam Produksi Kabel Bawah Tanah

Beberapa kategori ekstruder kawat dan kabel digunakan tergantung pada bahan insulasi dan jenis kabel:

• Ekstruder sekrup tunggal — Konfigurasi paling umum untuk mengaplikasikan jaket PVC, polietilen, atau TPE pada kabel. Sekrup yang berputar melebur dan mengalirkan senyawa melalui cetakan pada konduktor. Mereka digunakan untuk aplikasi jaket luar UF-B, kabel lanskap tegangan rendah, dan kabel keperluan umum.
• Garis ekstruder tandem dan tiga kepala — Digunakan untuk konstruksi kabel multi-lapis, di mana insulasi, lapisan semikonduktor, dan jaket luar harus diterapkan secara berurutan atau bersamaan. Ini penting untuk memproduksi kabel bawah tanah bertegangan menengah dan bertegangan tinggi di mana integritas lapisan secara langsung mempengaruhi kinerja dielektrik.
• Jalur CV (vulkanisasi berkelanjutan). — Sistem ekstruder kawat dan kabel khusus yang digunakan untuk kabel berinsulasi XLPE. Setelah ekstrusi, kabel melewati tabung panas yang diisi dengan nitrogen atau uap di mana terjadi ikatan silang. XLPE yang diproduksi dengan cara ini dapat menahan suhu konduktor hingga 90°C secara terus menerus dan hingga 250°C dalam kondisi arus pendek — sifat yang penting untuk kabel transmisi yang terkubur.
• Garis vulkanisasi kontinyu catenary (CCV). — Varian dimana kabel melewati tabung berbentuk catenary, mengandalkan gravitasi untuk menjaga geometri kabel selama pengikatan silang. Ini digunakan untuk kabel tegangan tinggi yang paling menuntut, termasuk kabel yang ditanam pada ukuran 36 inci atau lebih untuk infrastruktur jaringan.

Bahan Isolasi dan Kesesuaian Pemakaman

Senyawa yang dimasukkan ke dalam ekstruder kawat dan kabel menentukan kesesuaian kabel akhir untuk kedalaman dan lingkungan penguburan tertentu:

Ekstruder kawat dan kabel harus menjaga toleransi yang sangat ketat pada ketebalan dinding — biasanya ±5% atau lebih baik untuk kabel daya — karena isolasi yang tidak merata menciptakan titik tegangan listrik lokal yang dapat menyebabkan kegagalan dielektrik bertahun-tahun setelah pemasangan. Untuk kabel yang terkubur di kedalaman, mendeteksi dan memperbaiki kegagalan seperti itu memerlukan biaya yang mahal dan mengganggu, sehingga kualitas produksi pada tahap ekstruder menjadi satu-satunya faktor terpenting dalam keandalan kabel yang terkubur dalam jangka panjang.

Variasi Regional dan Perbedaan Kode Di Luar NEC

NEC memberikan garis dasar untuk kedalaman penguburan di Amerika Serikat, namun ini bukan satu-satunya standar yang berlaku – dan dalam banyak kasus, NEC bahkan bukan standar yang paling ketat. Amandemen lokal, peraturan negara bagian, persyaratan kemudahan utilitas, dan standar internasional semuanya dapat meningkatkan kedalaman penguburan yang disyaratkan melebihi batas minimum NEC.

Amandemen Lokal AS

Banyak yurisdiksi mengadopsi NEC dengan amandemen lokal. California, misalnya, memiliki persyaratan tambahan melalui Judul 24 yang mungkin memerlukan penguburan lebih dalam dalam permohonan tertentu. Beberapa kota di negara bagian utara memerlukan penguburan yang lebih dalam untuk memperhitungkan kedalaman garis beku – di Minnesota atau Maine, di mana penetrasi embun beku dapat mencapai 48 hingga 60 inci, utilitas dan beberapa peraturan perumahan mendorong kedalaman penguburan jauh melampaui batas minimum NEC untuk mencegah kerusakan terkait pembekuan.

Standar Internasional

Di luar Amerika Serikat, persyaratan kedalaman kabel bawah tanah sangat bervariasi:

• Inggris Raya (Peraturan Pengkabelan BS 7671 / IET): Kabel di taman harus dikubur minimal 450mm (sekitar 18 inci) , sedangkan kabel di bawah jalan raya memerlukan kabel berukuran 600 mm (kira-kira 24 inci) dengan perlindungan mekanis tambahan seperti ubin kabel atau pita peringatan.
• Jerman (standar DIN VDE): Kabel listrik umumnya ditanam dengan kedalaman minimal 600 mm, dengan kedalaman 1000 mm (kira-kira 39 inci) di bawah jalan raya dan tempat umum.
• Australia (AS/NZS 3000): Kedalaman minimum berkisar dari 500 mm untuk kabel dalam saluran di taman hingga 900 mm untuk kabel di bawah area akses kendaraan.
• Tiongkok (standar GB): Kabel bawah tanah bertegangan rendah biasanya diperlukan pada ukuran 700 mm, sedangkan kabel tegangan tinggi harus berukuran 1000 mm atau lebih di daerah perkotaan.

Perbedaan-perbedaan ini tidak hanya mencerminkan tradisi peraturan namun juga kondisi tanah, beban lalu lintas, dan sifat aktivitas gangguan tanah setempat. Negara-negara dengan infrastruktur perkotaan yang padat cenderung memerlukan persyaratan yang lebih ketat karena dampak kerusakan kabel – mengganggu aliran listrik ke ribuan orang – membenarkan biaya pemasangan tambahan.

Pertimbangan Pemasangan Praktis Saat Mengubur Kabel Kabel

Mengetahui kedalaman yang dibutuhkan hanyalah titik awal. Melaksanakan pemasangan kabel yang terkubur dengan benar melibatkan serangkaian keputusan dan tindakan pencegahan yang menentukan apakah kabel berfungsi dengan baik untuk masa pakai 20 hingga 40 tahun yang diharapkan.

Persiapan Parit dan Tempat Tidur

Kualitas dasar parit sama pentingnya dengan kedalaman. Kabel tidak boleh bertumpu pada tanah berbatu atau tidak rata yang dapat menimbulkan tegangan kontak titik seiring berjalannya waktu. Praktik standar memerlukan lapisan pasir halus berukuran 3 inci (75mm) atau tanah yang disaring di bawah kabel, dengan lapisan pasir serupa di atasnya sebelum parit ditimbun kembali dengan tanah asli. Untuk kabel tegangan tinggi, lapisan pasir ini mungkin berukuran 6 inci (150 mm) atau lebih. Hal ini ditentukan tidak hanya untuk perlindungan mekanis tetapi karena timbunan yang dipadatkan dan seragam memberikan konduktivitas termal yang lebih konsisten — penting untuk kabel yang pembuangan panas dari aliran arus memengaruhi peringkat ketangkasan.

Pita Peringatan dan Sistem Penandaan

Di kedalaman 12 inci di atas kabel , pemasang harus memasang pita peringatan bawah tanah yang dapat terdeteksi. Pita plastik cerah ini — biasanya berwarna kuning untuk listrik, oranye untuk komunikasi — memperingatkan penggali di masa depan sebelum mereka mencapai kabel. Untuk instalasi bernilai tinggi atau tegangan tinggi, pita atau kawat pelacak yang dapat dideteksi secara magnetis ditambahkan untuk memungkinkan penentuan lokasi elektronik dengan instrumen pencari lokasi kabel tanpa penggalian.

Strategi Pengurangan Kedalaman Menggunakan Conduit

Jika penggalian hingga kedalaman 24 inci tidak praktis – seperti melalui lanskap yang sudah ada, di bawah teras, atau di dekat akar pohon – beralih ke saluran logam kaku memungkinkan kedalaman penguburan turun menjadi hanya 6 inci. Ini adalah strategi yang sah dan banyak digunakan. Saluran harus kedap air pada sambungannya dan harus memiliki perlengkapan masuk dan keluar yang sesuai. Setiap titik di mana transisi kabel dari saluran ke penguburan langsung harus dikelola dengan hati-hati, karena persimpangan ini merupakan titik kegagalan yang umum.

Hubungi Sebelum Anda Menggali

Sebelum menggali parit apa pun untuk mengubur kabel, menghubungi layanan pencarian utilitas bukanlah suatu pilihan — hal ini diwajibkan secara hukum di sebagian besar wilayah hukum. Di Amerika, menelepon 811 (nomor nasional "Hubungi Sebelum Anda Menggali") memicu penandaan semua utilitas bawah tanah di area kerja dalam waktu 2 hingga 3 hari kerja. Kabel utilitas — gas, listrik, air, telekomunikasi — mungkin ditanam pada kedalaman yang berbeda dari persyaratan standar karena dipasang berdasarkan peraturan lama, oleh kontraktor berbeda, atau dalam konfigurasi non-standar. Kabel bawah tanah yang ada secara rutin ditemukan pada kedalaman antara 12 dan 18 inci meskipun kode saat ini memerlukan 24 inci.

Sambungan dan Sambungan Di Bawah Kelas

NEC mengizinkan penyambungan penguburan langsung untuk kabel UF-B asalkan dibuat dengan kit penyambungan bawah tanah yang terdaftar — konektor berisi gel tahan air atau rakitan heat-shrink yang menjaga peringkat penguburan kabel pada sambungan. Namun, praktik terbaik industri sangat tidak menganjurkan penyambungan bawah tanah jika memungkinkan. Setiap sambungan merupakan titik lemah potensial. Jalur kabel yang panjang harus menggunakan panjang yang kontinu dari kotak sambungan atau kotak tarik yang dapat diakses di permukaan kapan pun panjang jalur tersebut memungkinkan. Kotak persimpangan yang dipasang di dalam tanah harus dinilai untuk lokasi basah atau lembab dan tetap dapat diakses.

Bagaimana Konstruksi Kabel Dari Jalur Extruder Mempengaruhi Pemilihan Kedalaman Pemakaman

Pemasang yang memilih antara produk kabel yang berbeda untuk aplikasi yang terkubur, pada dasarnya, memilih di antara filosofi manufaktur yang berbeda. Kabel diproduksi dengan presisi tinggi ekstruder kawat dan kabel produk dengan kontrol proses yang ketat akan memiliki insulasi yang lebih seragam, daya rekat jaket yang lebih baik, serta kinerja kelistrikan dan mekanik yang lebih konsisten dibandingkan produk yang diproduksi dengan standar kualitas lebih rendah — meskipun keduanya secara teknis memiliki peringkat dan daftar yang sama.

Misalnya, dua kabel UF-B dengan AWG dan peringkat voltase yang sama mungkin berbeda secara signifikan dalam hal:

• Konsentrisitas jaket — Seberapa terpusat konduktor di dalam isolasi. Konsentrisitas yang buruk akibat penyelarasan cetakan ekstruder yang tidak konsisten menciptakan titik-titik tipis yang rentan terhadap kerusakan dielektrik.
• Keseragaman ketebalan jaket — Jaket luar yang keliling kelilingnya bervariasi dari 0,8 mm hingga 1,4 mm memberikan perlindungan mekanis yang tidak merata. Kabel premium yang diproduksi pada jalur ekstruder yang dikontrol CNC memiliki ketebalan jaket dalam ±0,05 mm.
• Kualitas bahan kompon — Formulasi senyawa PVC atau PE tertentu, termasuk penstabil UV, jenis pemlastis, dan kandungan pengisi, secara langsung memengaruhi daya tahan kabel di lingkungan yang terkubur seiring waktu. Senyawa yang lebih murah mungkin lolos uji pencatatan awal tetapi terdegradasi lebih cepat di lingkungan tanah nyata.
• Kualitas konduktor — Tembaga bebas oksigen atau konduktivitas tinggi yang ditarik ke toleransi yang tepat lebih tahan terhadap oksidasi dibandingkan tembaga kualitas rendah, terutama pada titik sambungan dan terminasi yang terkubur di mana penumpukan resistensi kontak jangka panjang dapat menyebabkan panas berlebih.

Saat memilih kabel untuk aplikasi penguburan – terutama yang akan sulit diakses setelah pemasangan – asal kabel dan kualitas produksi merupakan kriteria pemilihan yang sah, bukan hanya pertimbangan pemasaran. Kabel dari produsen yang berinvestasi dalam teknologi ekstruder kawat dan kabel modern, pengujian percikan in-line, dan sistem pemantauan eksentrisitas menawarkan kinerja bawah tanah jangka panjang yang jauh lebih baik.

Kesalahan Umum Yang Menyebabkan Kegagalan Kabel Terkubur

Mayoritas kegagalan kabel yang terkubur dalam aplikasi perumahan dan komersial ringan disebabkan oleh sejumlah kecil kesalahan pemasangan, bukan cacat produk. Memahami mode kegagalan ini membantu menjelaskan mengapa persyaratan kedalaman penguburan ada dan mengapa mematuhinya secara ketat adalah hal yang penting.

• Kedalaman tidak mencukupi: Satu-satunya kesalahan paling umum. Pemilik rumah dan terkadang kontraktor mengubur kabel pada kedalaman 12 atau bahkan 8 inci untuk menghemat waktu, namun kabel tersebut rusak karena pekerjaan rutin di halaman dalam beberapa tahun. Sekop tunggal yang memotong 12/2 UF-B yang terkubur dan menyuplai stopkontak luar ruangan dapat menyebabkan gangguan yang menyebabkan pemutus arus tersandung, merusak peralatan yang terhubung, atau dalam kasus terburuk memicu kebakaran jika proteksi arus berlebih gagal beroperasi dengan benar.
• Menggunakan jenis kabel yang salah: Standar NM-B (Romex) adalah kabel dalam ruangan dan tidak terdaftar untuk penguburan langsung, namun sering ditemukan dalam instalasi yang terkubur. NM-B tidak memiliki jaket termoplastik padat seperti UF-B dan akan terdegradasi dengan cepat jika terkena kelembapan tanah — biasanya dalam waktu 2 hingga 5 tahun.
• Pengisian ulang yang tidak memadai: Penimbunan kembali secara langsung dengan tanah berbatu atau tanah liat tanpa lapisan pasir menimbulkan tekanan titik mekanis dan, pada tanah liat, genangan air di sekitar kabel yang mempercepat degradasi jaket.
• Melewatkan perlindungan pada transisi: Jika kabel yang terkubur memasuki gedung atau transisi dari bawah tanah ke permukaan atas, kabel tersebut harus dilindungi dengan saluran yang memanjang setidaknya 8 inci di atas permukaan akhir. Kabel yang tidak terlindungi pada transisi tingkat kemiringan sangat rentan terhadap kerusakan fisik, degradasi UV, dan infiltrasi kelembapan.
• Tidak ada dokumentasi rute kabel: Gagal memotret atau membuat sketsa rute kabel sebelum penimbunan berarti pemilik rumah atau kontraktor di masa depan tidak dapat mengetahui di mana kabel dikubur tanpa layanan lokasi — dan layanan lokasi tidak selalu dapat menemukan kabel perumahan kecil di kedalaman yang dangkal.

Persyaratan Kedalaman untuk Situasi Tertentu dan Jalur Kabel

Lokasi yang berbeda dalam satu instalasi mungkin memerlukan kedalaman penguburan yang berbeda, yang berarti satu kabel yang melintasi properti mungkin perlu mengubah kedalamannya saat melintasi jenis medan yang berbeda.

Di Bawah Rumput dan Taman

UF-B berukuran 24 inci adalah standar untuk area halaman rumput. Kedalaman ini membersihkan peralatan aerasi rumput, dethatcher, dan sebagian besar peralatan berkebun. Namun, bedengan taman yang ditinggikan yang akan digali secara teratur hingga 12 atau 18 inci menimbulkan risiko. Sangat disarankan untuk memasang kabel di sekeliling daripada di bawah bedengan tanam.

Di Bawah Jalan Masuk dan Area Akses Kendaraan

UF-B di bawah jalan masuk masih membutuhkan 24 inci. Namun, banyak pemasang beralih ke saluran kaku untuk penyeberangan jalan masuk untuk menambah perlindungan mekanis terhadap beban kendaraan dan untuk memungkinkan penggantian kabel di masa depan tanpa menggali permukaan jalan masuk. Selongsong saluran di bawah jalan masuk yang dipasang selama pembangunan jalan masuk memerlukan biaya yang sangat sedikit; menambahkan satu setelah kejadian mungkin memerlukan biaya $500 hingga $2,000 untuk pemotongan dan restorasi beton atau aspal.

Di Bawah Lembaran Beton

Ketika kabel lewat di bawah pelat beton yang sudah ada atau yang direncanakan (bukan jalan masuk), UF-B dapat ditanam pada kedalaman 18 inci dan saluran PVC pada kedalaman 12 inci. Pelat itu sendiri memberikan perlindungan mekanis yang signifikan, membenarkan pengurangan kedalaman. Kabel di bawah pelat harus dipasang di saluran kapan pun memungkinkan untuk memungkinkan penggantian — kegagalan kabel di bawah lantai beton sangat mahal untuk diperbaiki jika kabel dikubur langsung.

Saluran Dalam Di Bawah Daerah Yang Dikendalikan Irigasi

Dalam instalasi lansekap komersial dengan irigasi otomatis, zona kabel yang terkubur sering kali diganggu untuk perbaikan irigasi. Menentukan saluran dan meningkatkan kedalaman penguburan hingga 30 inci di area ini secara signifikan mengurangi risiko kerusakan kabel yang tidak disengaja selama pemeliharaan irigasi – sebuah modus kegagalan yang umum dan mahal dalam pengelolaan properti komersial.

Peran Ampacity dan Panas dalam Menentukan Kedalaman Penguburan Kabel Listrik

Untuk kabel listrik yang membawa arus signifikan, kedalaman penguburan berinteraksi dengan ampacity — arus maksimum yang dapat dialirkan kabel tanpa melebihi nilai suhunya. Kabel bawah tanah membuang panas ke dalam tanah di sekitarnya, bukan ke udara, dan resistivitas termal tanah bervariasi menurut kadar air, pemadatan, dan komposisi. Tabel ampacity NEC untuk kabel bawah tanah mengasumsikan nilai resistivitas termal tanah tertentu dan kedalaman penguburan.

Kabel yang ditanam pada kedalaman 24 inci di dalam tanah biasanya dapat membawa lebih banyak arus daripada kabel yang sama yang ditanam pada kedalaman 6 inci, karena tanah yang lebih dalam mempertahankan suhu yang lebih stabil dan umumnya lebih rendah, sehingga meningkatkan pembuangan panas. Insinyur utilitas yang melakukan perhitungan ampacity terperinci untuk pengumpan bawah tanah memperhitungkan kedalaman penguburan sebagai variabel utama. Untuk a Kabel berinsulasi XLPE 500 kcmil — diproduksi pada kawat berdiameter besar dan jalur ekstruder kabel — perbedaan antara penguburan pada 30 inci versus 18 inci di tanah berpasir kering dapat mewakili a Peningkatan ampacity yang diperbolehkan sebesar 10 hingga 15%. , yang berarti kapasitas untuk melayani lebih banyak beban tanpa memerlukan konduktor yang lebih besar dan lebih mahal.

Inilah sebabnya mengapa spesifikasi pemasangan kabel tingkat utilitas secara rutin memerlukan kedalaman yang jauh melampaui kode minimum. Kedalaman ekstra bukan sekadar kehati-hatian — ini adalah optimalisasi teknik yang memaksimalkan laba atas investasi material konduktor sekaligus memperpanjang masa pakai dengan menjaga suhu pengoperasian lebih rendah.
