Apa Itu Kawat Terlindung?

Apa Itu Kawat Terlindung: Jawaban Langsung

Kawat berpelindung adalah konduktor listrik — atau sekelompok konduktor — yang dibungkus dalam satu atau lebih lapisan bahan konduktif yang dirancang untuk memblokir interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI). Perisai tersebut bertindak sebagai sangkar Faraday di sekitar konduktor pembawa sinyal di dalamnya, mengalihkan gangguan listrik yang tidak diinginkan ke ground daripada membiarkannya mendistorsi sinyal yang dikirimkan. Dalam istilah praktis, hal ini berarti data, audio, video, atau sinyal listrik yang melewati kabel tiba di tujuannya dengan lebih bersih dan akurat dibandingkan melalui alternatif tanpa pelindung.

Kabel berpelindung adalah persyaratan dasar untuk lingkungan mana pun di mana integritas sinyal tidak dapat dikompromikan — lantai otomasi industri, peralatan medis, lemari ruang angkasa, studio siaran, dan pusat data berkecepatan tinggi semuanya mengandalkannya setiap hari. Tanpa pelindung, konduktor sensitif menyerap energi radiasi dari motor di dekatnya, mengalihkan pasokan listrik, lampu neon, dan bahkan kabel lain yang berjalan secara paralel, sehingga menurunkan kinerja dan menyebabkan tingkat kesalahan yang semakin besar.

Cakupan perlindungan dinyatakan dalam persentase. Pelindung foil biasanya mencapai cakupan 100%, sedangkan pelindung jalinan berkisar antara 85% hingga 98% tergantung pada sudut jalinan dan kepadatan untaian. Untuk sebagian besar kabel sinyal industri, para insinyur menargetkan setidaknya cakupan 90%. untuk memenuhi persyaratan IEC 61000 dan MIL-DTL-17 tanpa meningkatkan diameter atau biaya kabel secara tidak perlu.

Bagaimana Lapisan Pelindung Dibangun

Perisai itu sendiri bukanlah satu lapisan standar. Produsen memilih arsitektur pelindung berdasarkan rentang frekuensi interferensi yang diharapkan, persyaratan fleksibilitas kabel, dan lingkungan pemasangan. Memahami setiap jenis konstruksi membantu ketika menentukan kabel untuk proyek baru atau mengevaluasi instalasi yang sudah ada.

Perisai Foil

Pelindung foil terdiri dari lapisan tipis aluminium atau tembaga yang diikatkan pada pembawa film poliester. Foil membungkus bundel konduktor dengan tumpang tindih tertentu — biasanya 10% hingga 25% — untuk menjaga kontinuitas listrik. Pelindung foil memberikan cakupan permukaan 100%, menjadikannya sangat efektif terhadap EMI frekuensi tinggi di atas 100 kHz. Mereka ringan, menambah diameter minimal, dan hemat biaya untuk instrumentasi multiinti dan kabel data. Kerugiannya adalah pelindung foil relatif rapuh dan tidak cocok untuk kabel yang terus menerus dilenturkan saat digunakan.

Perisai Jalinan

Pelindung yang dikepang dibentuk dengan menjalin untaian halus tembaga kaleng, tembaga telanjang, atau kawat tembaga berlapis perak dalam pola tenunan di sekitar konduktor berinsulasi. Cakupan kepang tergantung pada jumlah pembawa, pilihan per inci, dan diameter untaian kawat. Jalinan yang dioptimalkan untuk redaman frekuensi rendah — katakanlah, di bawah 10 MHz — mungkin menggunakan konfigurasi 36-carrier, 16-strand pada cakupan 95%. Pelindung yang dikepang memberikan kekuatan mekanik yang sangat baik, menjaga jangkauan bahkan ketika kabel ditekuk berulang kali, dan menawarkan impedansi transfer yang rendah, yang merupakan metrik utama untuk efektivitas pelindung pada frekuensi yang lebih rendah.

Perisai Spiral dan Sajikan

Pelindung spiral (atau servis) membungkus untaian secara heliks di sekeliling inti kabel, bukan menjalinnya. Konstruksi ini memberikan fleksibilitas maksimum pada kabel dan radius tekukan terendah dari semua desain berpelindung, itulah sebabnya kabel berpelindung spiral mendominasi kabel mikrofon, kabel headset, dan kabel pemantauan pasien medis yang bergerak terus-menerus selama penggunaan. Cakupannya sedikit lebih rendah daripada jalinan pada jumlah konduktor yang sama, dan resistansi kontak meningkat pada siklus fleksibel yang lebih tinggi, sehingga pelindung spiral biasanya tidak ditentukan untuk aplikasi data RF atau frekuensi tinggi.

Perisai Kombinasi

Untuk lingkungan dengan interferensi pada spektrum frekuensi yang luas, kombinasi pelindung lapisan foil dan jalinan menjadi satu. Foil menutup setiap celah untuk perlindungan frekuensi tinggi sementara jalinannya memberikan ketahanan mekanis dan meningkatkan efektivitas pelindung frekuensi rendah. Arsitektur ini merupakan standar pada kabel jaringan Cat 7 dan Cat 8 serta kabel koaksial kelas atas yang digunakan dalam aplikasi siaran dan transmisi RF. Pelindung kombinasi dapat mencapai nilai impedansi transfer di bawah 5 miliohm per meter , yang berarti peningkatan kualitas sinyal yang terukur dalam instalasi yang menuntut.

Peran dari Pita Kawat dan Kabel dalam Rakitan Kabel Terlindung

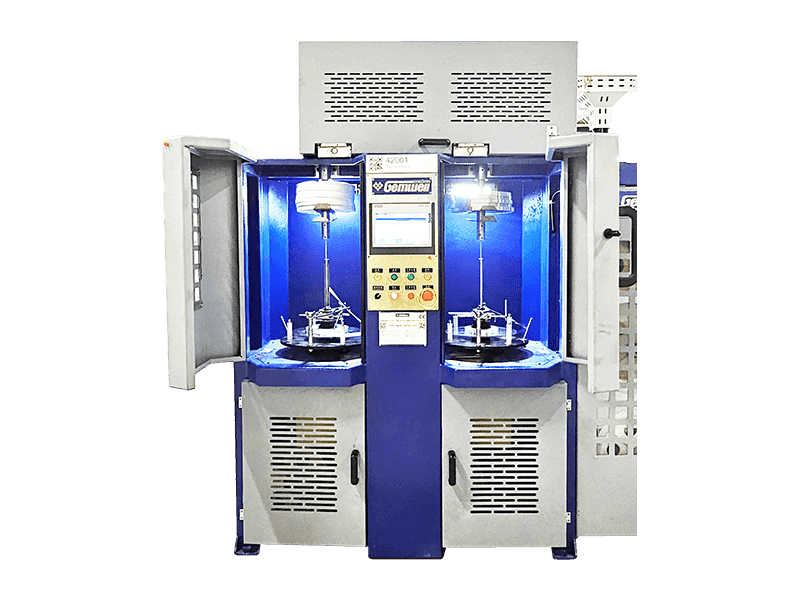

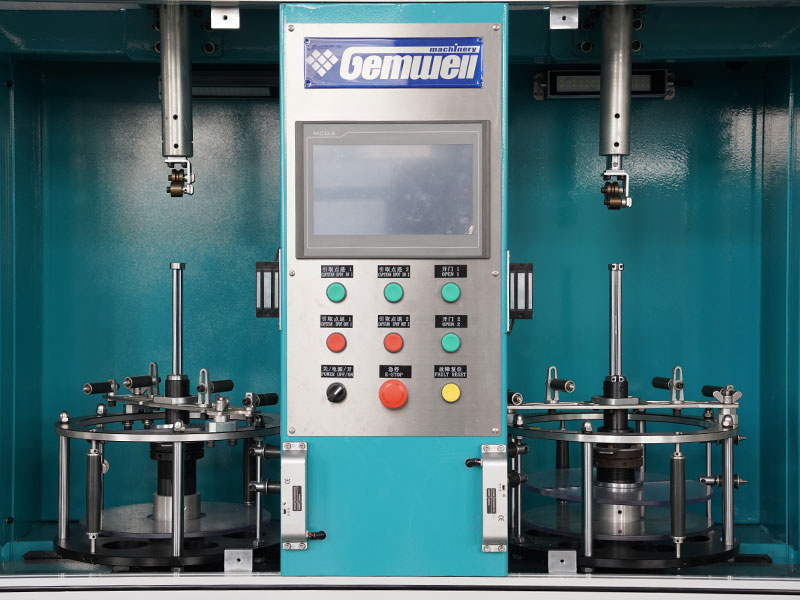

Sebelum lapisan pelindung konduktif diterapkan, langkah peralihan yang penting dilakukan: penyambungan kawat dan kabel. Proses ini membungkus pita khusus di sekitar bundel konduktor atau konduktor berinsulasi individu untuk melayani beberapa tujuan struktural dan fungsional yang secara langsung mempengaruhi seberapa baik kinerja kabel berpelindung yang telah selesai.

Pita kawat dan kabel berfungsi sebagai pemisah antara insulasi bagian dalam dan pelindung luar. Tanpa pemisahan ini, foil atau jalinan akan menekan langsung konduktor berinsulasi, menciptakan abrasi mekanis selama pembengkokan dan menimbulkan kopling kapasitif antara pelindung dan konduktor sinyal. Lapisan selotip yang konsisten dan halus mencegah kedua masalah tersebut. Pita perekat juga menjaga kebulatan inti kabel sehingga pelindung diterapkan secara merata di seluruh keliling — permukaan inti yang tidak beraturan menyebabkan tumpang tindih lapisan foil yang tidak rata dan cakupan jalinan yang tidak konsisten, yang keduanya menurunkan efektivitas pelindung.

Pada kabel berpelindung multiinti, pelindung pasangan atau kelompok individual bergantung sepenuhnya pada pita kawat dan kabel untuk integritas mekanis. Setiap twisted pair dalam desain screened twisted pair (STP) atau foil twisted pair (FTP) menerima bungkus pita foilnya sendiri sebelum keseluruhan pelindung diterapkan. Hal ini mencegah crosstalk antar pasangan sambil tetap membiarkan jalinan luar berfungsi sebagai lapisan penolakan kebisingan mode umum untuk seluruh kabel. Tanpa langkah perekaman bagian dalam, geometri setiap pasangan akan bergeser selama proses pemasangan kabel, sehingga merusak konsistensi impedansi yang menentukan kemampuan kecepatan data kabel.

Jenis Pita yang Digunakan dalam Pembuatan Kabel

Tidak semua bahan pita perekat dapat dipertukarkan. Produsen kabel memilih jenis pita perekat berdasarkan suhu pengoperasian, persyaratan dielektrik, tuntutan fleksibilitas, dan apakah pita perekat itu sendiri perlu berkontribusi terhadap perlindungan.

Persentase tumpang tindih selama penyambungan kawat dan kabel juga merupakan variabel yang dikontrol. Tumpang tindih 50% merupakan standar untuk pita film poliester yang digunakan sebagai lapisan pengikat. Untuk pita perekat aluminium-poliester yang berfungsi sebagai pelindung, tumpang tindih yang lebih rapat sebesar 25% adalah hal biasa karena foil itu sendiri memberikan cakupan 100% — tumpang tindih hanya perlu memastikan tidak ada celah yang terbuka saat kabel tertekuk. Pabrikan menetapkan toleransi yang tumpang tindih dalam dokumen pengendalian proses mereka, dan penyimpangan yang melebihi ±5% ditandai untuk pengerjaan ulang di lingkungan produksi yang dikontrol kualitasnya.

Kawat Terlindung vs. Tidak Terlindung: Ketika Perbedaan Sebenarnya Penting

Kesenjangan kinerja antara kabel berpelindung dan tidak berpelindung tidak bersifat teoritis — kesenjangan ini terlihat secara terukur tergantung pada aplikasinya. Memahami kapan pelindung itu penting dibandingkan ketika tidak diperlukan akan membantu menghindari spesifikasi kabel yang berlebihan (yang menambah biaya dan kerumitan pemasangan) atau spesifikasi kabel yang terlalu rendah (yang menyebabkan masalah operasional nyata).

Kabel unshielded twisted pair (UTP) — standar untuk sebagian besar instalasi Ethernet kantor — berfungsi dengan baik di lingkungan dengan sumber EMI minimal dan jarak kabel dijaga di bawah sekitar 90 meter. Putaran pada pasangan ini memberikan tingkat penolakan kebisingan mode umum yang moderat, yang cukup untuk Ethernet 10/100/1000Base-T di gedung komersial pada umumnya. Saat kabel tersebut memasuki lingkungan industri dengan penggerak frekuensi variabel, motor besar, atau saluran padat yang membawa kabel daya dan sinyal secara bersamaan, kinerja UTP menurun secara signifikan. Tingkat kesalahan bit meningkat, kecepatan tautan turun ke tingkat negosiasi otomatis yang lebih rendah, dan transmisi ulang paket meningkat.

Pasangan terpilin berpelindung (STP, FTP, atau S/FTP tergantung pada arsitekturnya) menyelesaikan masalah ini dengan menahan sinyal di dalam pelindung dan menolak derau yang digabungkan secara eksternal sebelum mencapai konduktor. Lari 90 meter yang sama yang berjuang dengan UTP dalam lingkungan industri bekerja dengan andal pada kecepatan Gigabit ketika kabel berpelindung yang tepat digunakan — asalkan pelindung tersebut dihubungkan dengan benar ke ground di kedua ujungnya.

Lingkungan yang Membutuhkan Kawat Terlindung

• Jalur manufaktur dan perakitan dengan penggerak servo dan penggerak frekuensi variabel (VFD) yang beroperasi di atas frekuensi peralihan 1 kHz
• Peralatan pencitraan medis yang bahkan kebisingan amplitudo rendah pada sensor menyebabkan distorsi data diagnostik
• Penyiaran dan produksi audio dengan dengungan 60 Hz dari infrastruktur listrik menurunkan kualitas sinyal
• Instrumentasi dijalankan di pabrik kimia di mana baki kabel mencampur kabel sinyal termokopel dengan umpan daya 480V
• Elektronik otomotif dalam platform EV tegangan tinggi yang memerlukan kabel HV berpelindung untuk mencegah interferensi dengan komunikasi bus CAN dan bus LIN
• Pusat data menjalankan koneksi tembaga 25G dan 100G dengan kabel DAC pasif mengandalkan pelindung efektif untuk memenuhi target BER di bawah 10^-12

Dimana Kawat Tanpa Pelindung Tetap Menjadi Pilihan Tepat

• Ethernet kantor dan perumahan standar di bawah 1 Gbps di lingkungan listrik yang bersih
• Pengkabelan internal di dalam selungkup berpelindung yang dirancang dengan baik di mana selungkup itu sendiri memberikan perlindungan EMC
• Distribusi daya DC non-kritis pada arus rendah dimana kebisingan yang dihasilkan dapat diterima
• Sinyal pendek berjalan di bawah 1 meter di lingkungan yang tidak berbahaya di mana panjang kopling tidak cukup untuk menangkap interferensi yang berarti

Mengardekan Kawat Terlindung dengan Benar

Kabel berpelindung yang tidak diarde dengan benar tidak memberikan perlindungan apa pun. Perisai harus memiliki jalur impedansi rendah ke tanah agar energi interferensi yang dikumpulkan dapat terkuras habis. Pengardean yang salah adalah salah satu penyebab paling umum kegagalan EMC pada sistem yang menggunakan kabel berpelindung, dan memahami pendekatan yang benar akan mencegah siklus pemecahan masalah yang mahal setelah pemasangan.

Untuk sebagian besar aplikasi kabel sinyal, pelindung harus diardekan pada salah satu ujungnya saja — biasanya pada ujung sumber. Pendekatan pembumian satu titik ini mencegah arus pelindung mengalir di sepanjang kabel, yang akan menginduksi tegangan pada pelindung dan menggagalkan tujuannya. Ketika pelindung dibumikan pada kedua ujung rangkaian kabel yang panjang, setiap perbedaan potensial tanah di antara kedua titik akhir — hal yang umum terjadi di fasilitas industri di mana bus tanah pada panel yang berbeda mungkin berbeda sebesar 1–5 V — menggerakkan arus melalui pelindung yang menginduksi kebisingan langsung ke konduktor sinyal.

Pengecualiannya adalah aplikasi frekuensi tinggi di atas sekitar 1 MHz. Pada frekuensi ini, ground satu titik menciptakan resonansi seperempat gelombang di sepanjang pelindung yang sebenarnya dapat memperburuk pengambilan kebisingan frekuensi tinggi. Pelindung kabel RF dan kabel data berkecepatan tinggi dihubungkan ke ground pada kedua ujungnya dan pada beberapa titik perantara untuk memastikan pelindung tetap berada pada potensi yang konsisten di seluruh panjangnya. Kabel koaksial untuk penggunaan RF selalu dilengkapi pelindung ground ganda karena alasan ini.

Kesalahan Umum yang Harus Dihindari

• Membiarkan perisai tidak terhubung (mengambang) pada salah satu atau kedua ujungnya — hal ini mengubah perisai menjadi antena dan bukan penghalang
• Pengardean melalui kabel pigtail yang panjang — bahkan kabel pigtail 50 mm menghasilkan induktansi terukur yang membatasi efektivitas pelindung di atas beberapa ratus kHz
• Menggunakan ground pelindung khusus yang tidak terikat kembali ke ground sistem utama — ground terisolasi dengan potensi berbeda menyebabkan masalah yang sama karena tidak ada ground sama sekali
• Sambungan pelindung terputus-putus melalui konektor — setiap konektor di sepanjang rangkaian kabel berpelindung harus menyediakan terminasi pelindung 360 derajat, bukan kontak kuncir kecil
• Mencampur grounding satu titik dan multipoint pada kabel yang sama tanpa alasan desain yang jelas — hal ini menghasilkan perilaku resonansi yang tidak dapat diprediksi

Bagaimana Perekaman Kawat dan Kabel Mempengaruhi Impedansi dan Kualitas Sinyal

Langkah perekaman dalam pembuatan kabel tidak sepenuhnya mekanis — langkah ini mempunyai efek listrik langsung pada karakteristik impedansi kabel jadi. Impedansi menentukan seberapa baik kabel mentransmisikan sinyal berkecepatan tinggi tanpa pantulan yang merusak data, dan konstanta dielektrik bahan pita adalah salah satu variabel yang menentukan impedansi di samping diameter dan jarak konduktor.

Untuk kabel koaksial 50 ohm, konstanta dielektrik semua bahan insulasi antara konduktor tengah dan pelindung — termasuk lapisan pita apa pun — harus diperhitungkan dalam perhitungan geometri. Pita film poliester memiliki konstanta dielektrik sekitar 3,2–3,4. Pita PTFE kira-kira 2.1. Perancang kabel yang mengganti material pita tanpa menghitung ulang diameter atau jarak konduktor akan menghasilkan kabel yang tidak memenuhi impedansi targetnya, yang menyebabkan kegagalan return loss pada kabel yang sudah jadi.

Pada kabel data twisted pair, langkah perekaman kawat dan kabel menentukan dielektrik efektif yang mengelilingi setiap pasangan, yang secara langsung mengontrol impedansi karakteristik dan kecepatan propagasi pasangan tersebut. Kabel kategori 6A, misalnya, memerlukan kontrol impedansi pasangan individual dalam ±2 ohm pada rentang frekuensi penuh 500 MHz. Untuk mencapai toleransi tersebut memerlukan kontrol yang tepat terhadap jenis pita, ketebalan, ketegangan, dan persentase tumpang tindih selama langkah perekaman. Variasi 10% pada ketebalan pita dapat menggeser impedansi pasangan sebanyak 1 ohm pada frekuensi tinggi, yang berada dalam batas toleransi tetapi mendekati anggaran.

Kecepatan propagasi — dinyatakan sebagai persentase kecepatan cahaya, disingkat NVP — juga dipengaruhi oleh dielektrik pita. Kabel dengan pita poliester memiliki NVP lebih rendah dibandingkan desain yang sama dengan pita PTFE karena konstanta dielektrik yang lebih tinggi memperlambat perambatan sinyal. Untuk pengujian reflektometri domain waktu (TDR) dan kompensasi waktu tunda dalam sistem pemasangan kabel terstruktur, penginstal memerlukan nilai NVP yang dipublikasikan oleh produsen kabel, yang memperhitungkan pita spesifik yang digunakan dalam produksi.

Kawat Terlindung dalam Aplikasi Industri Tertentu

Setiap industri yang mengandalkan kabel berpelindung menghadapi serangkaian tantangan lingkungan, jenis sinyal, dan kendala pemasangan yang berbeda. Cara kabel berpelindung ditentukan dan dipasang berbeda-beda, dan memahami perbedaan ini akan mempermudah pemilihan kabel yang tepat untuk desain baru atau memecahkan masalah pemasangan yang sudah ada.

Otomasi Industri dan Kontrol Proses

Jaringan fieldbus PROFIBUS, PROFINET, DeviceNet, dan Modbus TCP semuanya menentukan kabel berpelindung dalam standar lapisan fisiknya masing-masing. Instalasi PROFIBUS, misalnya, memerlukan pasangan berpelindung terpilin tunggal dengan impedansi karakteristik 135–165 ohm pada 3–20 MHz. Pelindung harus dihubungkan ke setiap panel kontrol dan kotak sambungan perangkat lapangan melalui sambungan impedansi rendah, biasanya dicapai dengan kelenjar kabel yang menyediakan terminasi pelindung 360 derajat. Di bengkel otomotif biasa dengan 150-200 robot las, kabel fieldbus yang tidak terlindung dengan benar adalah penyebab paling umum dari kesalahan komunikasi. yang menutup jalur produksi.

Peralatan Medis dan Kesehatan

Kabel EKG, kabel elektroda EEG, dan sambungan transduser ultrasonik semuanya memerlukan kabel berpelindung, namun desain kabel medis menambah persyaratan di luar penolakan EMI dasar. Kabel tidak boleh menimbulkan kapasitansi yang signifikan antara pasien dan tanah (untuk isolasi keselamatan pasien), harus tetap fleksibel setelah ratusan siklus penggulungan, dan harus tahan terhadap desinfeksi berulang dengan bahan kimia agresif. Banyak kabel sinyal medis menggunakan konstruksi triaksial — konduktor tengah, pelindung bagian dalam, dan pelindung luar — di mana pelindung bagian dalam secara aktif digerakkan ke potensial yang sama dengan konduktor tengah untuk menghilangkan beban sinyal kapasitif. Teknik ini, yang disebut dengan penggerak atau pelindung aktif, memungkinkan kabel memiliki kapasitansi efektif yang sangat rendah bahkan pada panjang 2–3 meter.

Dirgantara dan Pertahanan

MIL-DTL-27500 dan MIL-DTL-17 mengatur kabel berpelindung yang digunakan pada platform luar angkasa. Standar-standar ini mewajibkan penggunaan pita PTFE dalam langkah-langkah perekaman rakitan kabel karena tingkat suhu PTFE sebesar -65°C hingga 260°C mencakup seluruh lingkungan di udara. Persyaratan pelindung untuk kabel avionik juga mengatasi efek tidak langsung petir — pesawat terbang di ketinggian dapat mengalami sambaran petir 200 kA yang digabungkan menjadi rangkaian kabel di seluruh badan pesawat. Kawat berpelindung dalam bundel avionik harus mentransfer kurang dari 1% energi berpasangan ke konduktor bagian dalam, sehingga menetapkan target impedansi transfer yang sangat rendah. Perekaman kawat dan kabel pada rakitan ini dilakukan di bawah kendali proses yang ketat dengan verifikasi cakupan 100% sebelum pelindung diterapkan.

Audio dan Siaran

Kabel audio seimbang profesional menggunakan sepasang konduktor yang dikelilingi oleh pelindung spiral atau jalinan. Sinyal diferensial seimbang menolak kebisingan mode umum yang muncul secara merata di kedua konduktor — termasuk dengungan 60 Hz dari infrastruktur pencahayaan, sistem HVAC, dan kabel listrik yang berjalan secara paralel. Perisai memberikan penghalang tambahan untuk sumber kebisingan yang seharusnya muncul sebagai sinyal mode umum. Di studio siaran di mana ratusan umpan audio dijalankan secara paralel dalam jarak jauh, kombinasi kabel dan pelindung yang seimbang memungkinkan transmisi sinyal yang bersih tanpa memperkuat loop tanah. Kabel mikrofon standar, misalnya, menjaga integritas sinyal pada jarak melebihi 50 meter pada tingkat kebisingan di bawah -90 dBu.

Cara Mengidentifikasi Kawat Terlindung berdasarkan Penandaan dan Konstruksinya

Saat memeriksa kabel, beberapa indikator visual dan cetak memastikan apakah kabel tersebut terlindung dan menjelaskan jenis pelindung yang digunakan. Memahami tanda-tanda ini menghemat waktu saat mencari kabel pengganti atau memverifikasi bahwa kabel yang dipasang memenuhi spesifikasi.

Pencetakan jaket kabel biasanya menyertakan kode penunjukan yang mengidentifikasi jenis pelindung. Sebutan umum mengikuti konvensi penamaan IEC 60228 dan UL:

• F/UTP — Pelindung foil keseluruhan, pasangan terpilin tanpa pelindung di dalamnya. Umum pada instalasi berpelindung Cat 5e dan Cat 6.
• U/FTP — Tidak ada pelindung keseluruhan, pasangan terpilin berpelindung foil individual. Digunakan di Cat 6A dan Cat 7 untuk mengurangi crosstalk antar pasangan.
• S/FTP — Pelindung keseluruhan yang dikepang ditambah sepasang pelindung foil individual. Performa tertinggi untuk aplikasi Cat 7 dan Cat 8.
• SY, CY, YCY — Kode sebutan Eropa untuk kabel daya dan kontrol berpelindung dengan pelindung kawat baja dan/atau pelindung jalinan tembaga.
• RG (Panduan Radio) — Menunjuk kabel koaksial. Nomor RG spesifik (RG-58, RG-6, RG-213) menyiratkan jenis dan konstruksi pelindung yang ditentukan dalam spesifikasi MIL-C-17 asli.

Pemotongan fisik pada penampang kabel akan memperlihatkan lapisan pelindung secara langsung. Pelindung foil muncul sebagai lapisan logam yang terang dan reflektif di bawah jaket luar, biasanya dengan kabel pembuangan di sampingnya. Perisai yang dikepang menunjukkan pola kawat tenunan yang terlihat. Jika keduanya ada, kabel menggunakan pelindung kombinasi. Lapisan pita kawat dan kabel, jika ada, tampak seperti pembungkus film halus tepat di dalam lapisan pelindung — sering kali tembus cahaya atau berwarna putih pucat untuk pita poliester, atau berwarna perak untuk pita foil yang membungkus masing-masing pasangan pita.

Memilih Kawat Terlindung yang Tepat untuk Aplikasi Anda

Menentukan kabel berpelindung dengan benar melibatkan lebih dari sekadar memilih cakupan pelindung tertinggi yang tersedia. Spesifikasi yang berlebihan akan meningkatkan biaya, diameter, berat, dan waktu pemasangan kabel. Kurangnya spesifikasi membuat sistem rentan terhadap interferensi. Proses seleksi terstruktur memperhitungkan lingkungan interferensi aktual, jenis sinyal, rentang frekuensi, persyaratan mekanis, dan batasan pemasangan.

Mulailah dengan mengkarakterisasi sumber gangguan di lingkungan. Peralihan penggerak frekuensi variabel pada 8 kHz menghasilkan harmonik hingga beberapa ratus kHz, yang memerlukan pelindung foil atau jalinan dengan impedansi transfer rendah dalam rentang frekuensi tersebut. Pemancar radio atau instalasi radar di dekatnya menghasilkan interferensi di atas 30 MHz, sehingga cakupan foil lebih penting daripada sudut jalinan. Jika terdapat kedua jenis interferensi, pelindung kombinasi adalah titik awal yang tepat.

Persyaratan masa pakai kabel yang fleksibel sering kali menjadi faktor penentu antara foil dan jalinan. Pelindung foil retak dan menimbulkan celah setelah siklus fleksibel yang relatif sedikit — biasanya kurang dari 10.000 dalam aplikasi dinamis. Pelindung yang dikepang dapat mempertahankan ratusan ribu siklus fleksibel sebelum cakupannya menurun secara signifikan. Pelindung spiral dapat mempertahankan jutaan siklus fleksibel namun dengan efektivitas pelindung frekuensi tinggi yang berkurang. Mencocokkan jenis pelindung dengan siklus fleksibel yang diharapkan dalam layanan akan mencegah kegagalan kabel dini yang dapat muncul sebagai degradasi pelindung yang terputus-putus dan masalah kualitas sinyal yang tidak dapat diprediksi.

Peringkat suhu harus mencakup lingkungan pengoperasian dan perjalanan jangka pendek. Kabel dengan suhu pengoperasian 75°C tidak cocok untuk pemasangan di dekat sumber panas yang mencapai puncaknya pada 90°C selama siklus produksi, meskipun suhu 90°C dicapai hanya sebentar. Bahan pita perekat yang digunakan pada tahap penyambungan kawat dan kabel sering kali menjadi komponen pembatas untuk peringkat suhu — pita poliester dapat menangani suhu hingga 125°C, sedangkan pita PTFE memperluas jangkauan hingga 260°C untuk aplikasi suhu tinggi.

Terakhir, konfirmasikan metode terminasi sebelum menyelesaikan pemilihan kabel. Pelindung yang dikepang memerlukan cangkang belakang atau kelenjar kabel yang menyediakan kontak pelindung melingkar — bukan kuncir. Pelindung foil dengan kabel pembuangan memerlukan konektor yang mengakomodasi penempatan pin kabel pembuangan. Memasang kabel dengan pendekatan terminasi yang salah menyebabkan sebagian besar pelindung tidak efektif terlepas dari seberapa baik kabel itu sendiri ditentukan.
