Apa Fungsi Kabel SATA? Fungsi, Jenis & Tip

Apa Fungsi Kabel SATA? Jawaban Langsung

Kabel SATA (Serial ATA) memiliki satu tujuan inti: menciptakan saluran komunikasi berkecepatan tinggi antara perangkat penyimpanan — seperti hard disk drive (HDD), solid-state drive (SSD), atau drive optik — dan motherboard komputer. Tanpa kabel ini, sistem Anda tidak dapat membaca atau menulis ke perangkat penyimpanan tersebut, yang berarti tidak ada sistem operasi, tidak ada file, dan tidak ada komputer yang berfungsi dalam arti praktis.

Sebenarnya ada dua jenis kabel SATA yang bekerja bersama dalam pengaturan penyimpanan apa pun: kabel kabel data SATA , yang mengirimkan sinyal data antara drive dan motherboard, dan kabel daya SATA , yang menyalurkan daya listrik dari unit catu daya (PSU) ke drive itu sendiri. Keduanya penting — drive yang hanya memiliki satu dari keduanya yang terhubung tidak akan berfungsi.

Konstruksi fisik kabel ini — mulai dari ketebalan insulasi hingga kemurnian konduktor — sangat bergantung pada proses pembuatannya. Kabel SATA modern diproduksi menggunakan mesin ekstruder kawat dan kabel presisi yang menerapkan insulasi secara merata pada konduktor tembaga, memastikan integritas sinyal di seluruh panjang kabel. Detail pembuatan ini bukanlah hal yang sepele; itu secara langsung mempengaruhi kecepatan transfer, ketahanan panas, dan daya tahan jangka panjang.

Bagaimana Kabel SATA Mentransfer Data: Mekanisme Teknis

SATA menggunakan metode transmisi serial, artinya bit data dikirim satu per satu secara terus menerus, bukan secara paralel. Ini merupakan perubahan yang signifikan dari standar PATA (Parallel ATA) yang lebih lama, yang mengirimkan beberapa bit secara bersamaan tetapi memerlukan kabel pita lebar dan mengalami interferensi crosstalk pada kecepatan yang lebih tinggi.

Kabel data SATA berisi 7 pin dan 3 konduktor : dua pasang jalur sinyal diferensial untuk mengirim dan menerima data, dan tiga jalur ground yang mengurangi interferensi elektromagnetik. Pensinyalan diferensial berarti kabel mengirimkan sinyal yang sama dua kali — sekali secara normal dan sekali terbalik — dan perangkat penerima membandingkan keduanya untuk menyaring kebisingan. Pendekatan ini memungkinkan kabel SATA beroperasi dengan andal pada frekuensi tinggi tanpa masalah interferensi yang mengganggu standar lama.

Perbandingan Kecepatan Generasi SATA

SATA III, yang beroperasi pada 6 Gb/s dengan batas throughput efektif sekitar 600 MB/dtk , adalah standar saat ini yang digunakan di hampir semua versi desktop dan laptop konsumen. Kabel fisiknya sendiri kompatibel dengan ketiga generasi tersebut — kabel SATA III dapat menyambungkan drive SATA I — meskipun kecepatannya akan dibatasi hingga maksimum perangkat yang lebih lambat.

Kabel Daya SATA: Apa Kegunaannya dan Mengapa Penting

Konektor daya SATA adalah konektor 15-pin yang menyalurkan tiga tingkat tegangan terpisah ke drive yang terhubung: 3.3V, 5V, dan 12V . Setiap voltase memiliki fungsi berbeda dalam komponen internal drive. Saluran 12V terutama memberi daya pada motor di hard disk drive, memutar piringan pada 5.400 atau 7.200 RPM. Saluran 5V memberi daya pada papan logika drive dan perangkat elektronik baca/tulis. Jalur 3.3V, yang diperkenalkan dalam revisi standar SATA, digunakan oleh beberapa SSD modern untuk sirkuit pengontrol berdaya rendah.

Konektor daya SATA 15-pin menggantikan konektor Molex 4-pin lama yang digunakan dalam sistem PATA. Ia menawarkan profil yang jauh lebih ramping, perutean yang lebih mudah di dalam casing, dan kemampuan untuk menyalurkan ketiga level tegangan secara bersamaan melalui satu konektor. SSD model laptop 2,5 inci pada umumnya hanya menggunakan kabel 5V, dan mengonsumsi sedikitnya 1–3 watt di bawah beban , sedangkan hard drive desktop 3,5 inci yang berputar pada 7.200 RPM dapat mencapai kapasitas tersebut 8–10 watt selama operasi pencarian — terutama melalui rel 12V.

Kualitas kabel dalam kabel daya SATA — khususnya ukuran konduktor tembaga dan konsistensi insulasi — memengaruhi stabilitas tegangan di bawah beban. Di sinilah proses manufaktur seperti yang digunakan dalam produksi ekstruder kawat dan kabel menjadi relevan secara langsung dengan kinerja dunia nyata.

Bagaimana Ekstruder Kawat dan Kabel Teknologi Membentuk Kualitas Kabel SATA

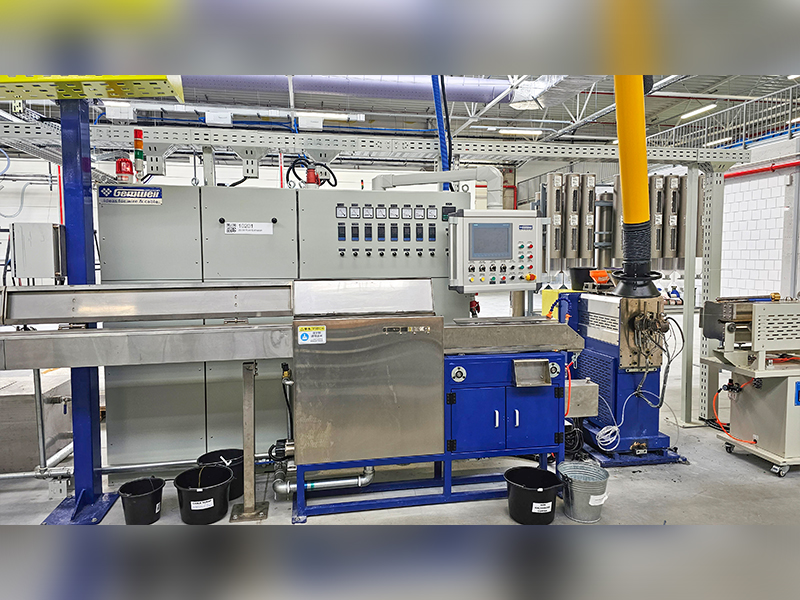

Setiap kabel SATA memulai hidupnya pada jalur ekstrusi. Ekstruder kawat dan kabel adalah mesin yang memaksa bahan termoplastik cair — paling umum PVC (polivinil klorida), LLDPE (polietilen densitas rendah linier), atau FEP (fluorinasi etilen propilena) — melalui cetakan di sekitar konduktor tembaga, sehingga menghasilkan kawat yang dilapisi secara konsisten. Ini bukanlah detail sekunder; kualitas ekstrusi menentukan keseragaman ketebalan isolasi, sifat dielektrik, ketahanan suhu, dan seberapa baik kabel bertahan selama bertahun-tahun digunakan.

Khususnya dalam produksi kabel SATA, ekstruder kawat dan kabel harus menerapkan isolasi pada konduktor yang sangat halus dengan presisi ekstrim. Kabel data SATA biasanya digunakan 28 konduktor AWG untuk jalur sinyal dan 26 konduktor AWG untuk jalur darat. Pada pengukur ini, bahkan penyimpangan kecil pada ketebalan insulasi — misalnya, 0,02 mm dari spesifikasi — dapat mengubah karakteristik impedansi kabel dan memengaruhi integritas sinyal pada frekuensi 6 Gb/s yang diminta SATA III.

Apa yang Mempengaruhi Kualitas Ekstrusi pada Kabel Jadi

• Kontrol impedansi: Kabel SATA ditentukan untuk mempertahankan impedansi diferensial 100 ohm (±10%). Inkonsistensi ekstrusi menyebabkan variasi impedansi yang menghasilkan pantulan sinyal dan kesalahan data.
• Konstanta dielektrik: Bahan isolasi yang dipilih dan seberapa seragam penerapannya oleh ekstruder kawat dan kabel menentukan seberapa cepat sinyal merambat melalui kabel — yang secara langsung berdampak pada latensi pada tingkat nanodetik.
• Ketahanan suhu: Insulasi PVC yang diekstrusi hingga ketebalan yang tepat biasanya dapat menangani suhu dari -20°C hingga 80°C. Bintik-bintik tipis yang disebabkan oleh mesin ekstruder yang dikalibrasi dengan buruk menyebabkan kerusakan insulasi akibat panas yang terus-menerus dari drive yang dimuati atau interior casing yang hangat.
• Kehidupan fleksibel: Bagaimana many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Adhesi konduktor: Suhu dan tekanan ekstrusi yang tepat memastikan isolasi terikat dengan rapi ke jaket konduktor tanpa rongga, yang memungkinkan masuknya uap air seiring waktu.

Produsen kabel kelas atas menjalankan jalur ekstruder kawat dan kabel mereka dengan pengujian percikan waktu nyata dan sistem pengukuran diameter yang memeriksa cacat pada setiap meter kawat yang diekstrusi. Kabel SATA tingkat konsumen dari merek terkemuka biasanya melewati kontrol kualitas ini. Kabel yang sangat murah dari pemasok yang tidak dikenal — sering kali dijual dalam jumlah besar secara online — sering kali melewatkan langkah-langkah ini, sehingga menghasilkan kabel yang pada awalnya berfungsi dengan baik tetapi mengalami kesalahan yang terputus-putus dalam waktu 12–18 bulan.

Kabel SATA Datar vs. Bulat: Perbedaan Konstruksi dan Kapan Pentingnya

Kabel data SATA hadir dalam dua format fisik utama: datar (gaya pita) dan bulat. Keduanya membawa susunan sinyal 7-pin yang sama, namun konstruksi internal dan perilaku praktisnya sangat berbeda.

Kabel SATA datar adalah gaya default yang dikirimkan bersama sebagian besar motherboard. Konduktor diletakkan berdampingan dan dibungkus dalam selubung termoplastik datar, biasanya diproduksi oleh kawat kabel datar dan ekstruder kabel atau proses laminasi. Produk ini tidak mahal untuk diproduksi, diletakkan dengan rapi di permukaan, dan mudah dirutekan di sepanjang tepi bagian dalam casing PC. Namun, radius tekukannya terbatas — memaksanya membentuk kurva yang sempit dapat membuat konduktor tertekuk dan menyebabkan penurunan sinyal atau kerusakan fisik pada insulasi pada titik-titik tegangan.

Kabel SATA bulat atau dikepang memiliki konduktor berinsulasi tersendiri yang dipilin atau digabungkan menjadi satu di dalam jaket luar bundar. Konstruksi ini memberikan fleksibilitas yang lebih baik, membuat perutean melalui saluran manajemen kabel yang ketat menjadi lebih mudah, dan menawarkan pelindung EMI yang sedikit lebih baik karena susunan konduktor sinyal yang terpelintir. Pembuatannya lebih mahal karena setiap konduktor harus melewati ekstruder kawat dan kabel secara terpisah sebelum perakitan.

Konektor Sudut Kanan vs. Lurus

Selain datar vs. bulat, kabel SATA juga dilengkapi dengan konektor lurus atau sudut kanan (90 derajat) di salah satu atau kedua ujungnya. Konektor sudut kanan khususnya berguna ketika drive dipasang dekat dengan panel samping casing, dimana konektor lurus akan menonjol keluar dan berpotensi menghalangi aliran udara atau mencegah panel menutup. Konektor sudut kanan menimbulkan konsentrasi tegangan mekanis yang kecil pada titik tekukan, sehingga kualitas kabel — khususnya ketahanan cetakan berlebih pada entri konektor — menjadi lebih penting dalam konfigurasi ini.

Tanda-Tanda Umum Kabel SATA Rusak

Kabel SATA memang gagal, dan lebih sering terjadi daripada yang diperkirakan kebanyakan orang. Karena gejala kabel rusak mirip dengan gejala drive rusak, kabel sering kali diabaikan saat pemecahan masalah. Mengetahui apa yang harus dicari akan menghemat waktu dan mencegah penggantian drive yang tidak perlu.

• Deteksi drive terputus-putus: BIOS atau sistem operasi kadang-kadang melihat drive tetapi tidak pada yang lain. Ini adalah gejala klasik dari konektor kabel data SATA yang longgar atau rusak yang tidak membuat kontak yang konsisten dengan pin.
• Kesalahan baca/tulis yang sering terjadi: Aplikasi melaporkan kesalahan saat mengakses file, atau OS mencatat kesalahan disk di penampil acara. Jika diagnostik SMART menunjukkan bahwa drive itu sendiri dalam keadaan sehat, kabel adalah tersangka logis berikutnya.
• Performa tiba-tiba turun: SSD SATA III yang biasanya membaca pada 500 MB/s tiba-tiba diuji pada 150 MB/s. Kecepatan ini cocok dengan bandwidth SATA I — sebuah tanda bahwa tautan sedang dinegosiasikan hingga ke common denominator terendah karena kesalahan sinyal pada kabel yang rusak.
• Drive mengklik atau tidak berputar: Meskipun hal ini biasanya menunjukkan masalah penggerak mekanis, masalah kabel daya dapat menyebabkan penggerak tidak menerima tegangan yang cukup untuk memutar motornya, sehingga menimbulkan gejala serupa.
• Kegagalan booting setelah pemindahan kasus: Memindahkan PC menyebabkan kabel melentur dan bergeser. Kabel yang fungsinya berada di ambang batas dapat kehilangan kontak seluruhnya setelah satu kali relokasi.

Solusi untuk semua kasus ini sering kali adalah a kabel pengganti $3–$8 , namun orang sering kali menghabiskan waktu berjam-jam untuk menjalankan diagnostik pada drive yang benar-benar bagus. Selalu tukar kabel terlebih dahulu ketika masalah penyimpanan muncul secara tiba-tiba tanpa gejala keausan drive sebelumnya.

Kabel SATA di Berbagai Aplikasi Perangkat

Meskipun PC desktop adalah konteks paling umum untuk kabel SATA, antarmukanya muncul di berbagai perangkat keras — dan persyaratan kabel berubah tergantung pada aplikasinya.

Komputer Desktop

Hard drive standar 3,5 inci dan SSD 2,5 inci di tower desktop menggunakan data SATA ukuran penuh dan konektor daya. Motherboard dalam faktor bentuk ATX biasanya menyediakan 4 hingga 8 port SATA , memungkinkan banyak drive. Papan HEDT (Desktop Kelas Atas) kelas atas dapat menawarkan hingga 12 port SATA untuk build yang membutuhkan banyak penyimpanan seperti server NAS atau stasiun kerja pengeditan video.

Komputer Laptop

Laptop menggunakan drive 2,5 inci dengan antarmuka SATA yang sama, tetapi kabelnya biasanya sangat pendek, terkadang pita sambungan langsung yang terintegrasi ke dalam unit tempat drive. Kabel SATA purnajual untuk laptop harus dibuat dengan spesifikasi panjang dan fleksibilitas yang tepat — di sini, sifat kelenturan selubung kabel, yang sebagian ditentukan oleh pilihan material kawat dan ekstruder kabel, menjadi penting karena kabel tahan terhadap tekanan setiap kali sasis tertekuk selama penggunaan normal.

Server dan Perangkat NAS

Di lingkungan server, kabel SATA harus memenuhi standar ketahanan yang lebih tinggi karena drive diakses terus menerus, seringkali 24/7. Kabel tingkat server menggunakan bahan insulasi yang lebih berat dan konektor pengunci untuk mencegah pemutusan sambungan yang tidak disengaja. Beberapa pengaturan perusahaan menggunakan eSATA (SATA Eksternal) untuk menyambungkan wadah penyimpanan eksternal — varian yang menggunakan konektor fisik berbeda namun protokol sinyal yang sama, dengan kabel yang terlindung dari EMI eksternal dan memiliki daya tahan lebih lama hingga 2 meter versus batas 1 meter pada kabel SATA internal.

Drive Optik dan Perangkat Keras Khusus

Drive DVD dan Blu-ray juga menggunakan koneksi SATA standar, seperti halnya beberapa tape drive dan sistem tertanam industri tertentu. Kabel melakukan fungsi yang sama dalam semua hal ini: menetapkan jalur data dan menyalurkan daya. Aplikasi industri terkadang memerlukan kabel dengan peringkat suhu yang lebih luas, yang berarti produsen harus menggunakan senyawa isolasi yang berbeda melalui jalur ekstruder kawat dan kabel — bahan seperti polietilen ikatan silang (XLPE) dan bukan PVC standar, yang dinilai dapat beroperasi terus-menerus pada suhu 90°C atau lebih tinggi.

SATA vs. Antarmuka Penyimpanan Lainnya: Dimana Kabel Sesuai dengan Gambaran yang Lebih Besar

Memahami fungsi kabel SATA juga berarti memahami posisinya dibandingkan dengan teknologi koneksi penyimpanan lainnya, terutama karena drive NVMe dan M.2 telah menjadi arus utama.

Drive NVMe M.2 dihubungkan langsung ke slot pada motherboard dan tidak memerlukan kabel terpisah sama sekali — drive NVMe M.2 menerima sinyal data dan daya melalui konektor M.2 itu sendiri. Hal ini membuat mereka lebih cepat dan rapi dalam pembangunan yang dikelola kabel. Namun, kabel SATA tetap relevan karena hard disk drive masih mendominasi penyimpanan berkapasitas besar dengan biaya per terabyte — harga HDD 20TB saat ini hanya sedikit dibandingkan SSD NVMe 20TB — dan semua HDD menggunakan antarmuka SATA. SSD SATA juga tetap populer sebagai opsi peningkatan yang terjangkau pada sistem lama yang tidak memiliki slot M.2.

Memilih Kabel SATA yang Tepat: Apa yang Harus Diperhatikan

Tidak semua kabel SATA diciptakan sama. Mengingat harga kabel itu sendiri lebih murah dibandingkan dengan drive yang dihubungkannya — dan biaya kehilangan data akibat kegagalan kabel — sebaiknya pilih dengan hati-hati. Inilah yang harus dievaluasi:

Bahan dan Pengukur Konduktor

Carilah kabel yang menggunakan konduktor tembaga bebas oksigen (OFC). Kawat OFC memiliki lebih sedikit kotoran dibandingkan tembaga standar, yang berarti resistansi per satuan panjang lebih rendah dan transmisi sinyal lebih baik. Konduktor ditarik melalui cetakan untuk mencapai ukuran AWG yang ditentukan, kemudian melewati ekstruder kawat dan kabel untuk menerima lapisan insulasinya. Kabel yang tidak menentukan jenis konduktor sering kali dibuat dari aluminium berlapis tembaga (CCA), yang memiliki sekitar 60% konduktivitas tembaga dan lebih rapuh di bawah tekanan lentur.

Mengunci Tab Konektor

Konektor SATA standar tidak memiliki mekanisme penguncian. Mereka hanya mengandalkan gesekan untuk tetap berada di tempatnya. Dalam sistem yang bergetar — di dekat kipas angin yang kuat, di dalam kendaraan, atau di aplikasi seluler apa pun — hal ini merupakan risiko yang nyata. Kabel dengan a kait pengunci atau klip penahan pada badan konektor secara mekanis mengamankan sambungan dan mencegah pemutusan sambungan yang tidak disengaja. Banyak kabel premium menyertakan fitur ini dengan sedikit biaya tambahan.

Panjang Kabel

Spesifikasi SATA memungkinkan panjang kabel hingga 1 meter (sekitar 39 inci) untuk kabel internal. Kebanyakan sistem pra-bangun menggunakan kabel dengan kisaran 45–50 cm, yang cukup untuk konfigurasi menara standar. Tersedia kabel yang lebih panjang, namun menimbulkan resistensi yang lebih besar dan potensi penurunan sinyal, jadi hindari kabel yang terlalu panjang — gunakan kabel terpendek yang dapat dijangkau dengan nyaman dari port motherboard ke drive tanpa tegangan atau lengkungan tajam.

Bahan Jaket

Selubung luar kabel — diaplikasikan dengan ekstruder kawat dan kabel sebagai lapisan ekstrusi akhir dalam konstruksi kabel multi-lapis — menentukan fleksibilitas, ketahanan terhadap suhu, dan ketahanan terhadap bahan kimia. Kabel standar menggunakan PVC yang fleksibel dan murah. Untuk lingkungan bersuhu tinggi (seperti server padat yang dipasang di rak atau ruang industri), carilah kabel dengan jaket LLDPE atau FEP, yang menawarkan ketahanan panas lebih baik dan pelepasan gas yang lebih rendah — pelepasan asap kimia yang dapat mengkontaminasi perangkat elektronik sensitif seiring waktu dalam ruang tertutup.

Merek dan Sertifikasi

Kabel dari merek ternama seperti Sabrent, StarTech, Rosewill, dan Monoprice menggunakan jalur produksi dengan kontrol kualitas yang konsisten, termasuk pengukuran diameter inline selama ekstrusi dan pengujian kontinuitas 100% setelah perakitan. Kabel generik tanpa identifikasi merek lewati langkah ini. Daftar UL (untuk pasar Amerika Utara) dan tanda CE (untuk pasar Eropa) menunjukkan bahwa kabel tersebut memenuhi standar keselamatan listrik dan konstruksi minimum.

Bagaimana to Properly Connect and Route SATA Cables

Pemasangan yang benar sama pentingnya dengan kualitas kabel. Kabel berkualitas tinggi yang dipasang sembarangan kinerjanya tidak lebih baik daripada kabel murah.

1. Identifikasi port SATA motherboard Anda. Mereka biasanya terletak di sepanjang tepi kanan papan pada sistem ATX, diberi label SATA0 hingga SATA5 atau serupa. Gunakan port bernomor lebih rendah terlebih dahulu; mereka sering kali terhubung ke pengontrol SATA utama, yang memberikan kinerja terbaik dan dukungan prioritas boot.
2. Hubungkan kabel data. Konektor data SATA dikunci dengan lekukan berbentuk L sehingga hanya dapat dimasukkan dalam satu orientasi. Tekan dengan kuat ke dalam port data drive sampai Anda merasakannya terpasang dengan benar. Jika menggunakan kabel pengunci, pasang kaitnya.
3. Hubungkan kabel daya. Konektor daya SATA 15-pin juga memiliki kunci dan hanya dimasukkan dalam satu arah. Hal ini memerlukan gaya penyisipan yang lebih besar dibandingkan konektor data karena area kontak yang lebih besar — ​​berikan tekanan yang stabil dan merata daripada menggoyang konektor, yang dapat membengkokkan atau memecahkan rumah konektor.
4. Rutekan kabel tanpa tikungan tajam. Pertahankan radius tekukan minimal 25 mm (sekitar 1 inci) di semua titik di sepanjang kabel. Kabel pipih sangat rentan terhadap kekusutan — jika tersedia konektor sudut kanan, gunakan konektor tersebut di dekat ujung penggerak untuk menghilangkan tekukan pada titik masuk konektor tempat sebagian besar kegagalan berasal.
5. Amankan kelebihan panjang kabel. Gunakan pengikat kabel atau tali velcro untuk mengikat kelebihan kabel dari kipas dan jalur aliran udara. Kabel SATA yang tidak aman dapat tertarik ke bilah kipas, sehingga menyebabkan kerusakan kabel dan kegagalan kipas.
6. Verifikasi di BIOS setelah boot. Setelah instalasi, masuk ke BIOS/UEFI sistem dan konfirmasikan drive muncul di daftar perangkat penyimpanan. Jika tidak, periksa kedua sambungan kabel sebelum berasumsi bahwa ada masalah pada drive atau motherboard.

Rantai Manufaktur di Balik Setiap Kabel SATA

Untuk memahami sepenuhnya fungsi kabel SATA dan mengapa kualitas penting, ada baiknya menelusuri proses produksi yang menciptakannya. Sebuah kabel SATA melewati beberapa tahap produksi sebelum sampai ke tangan pembuat PC.

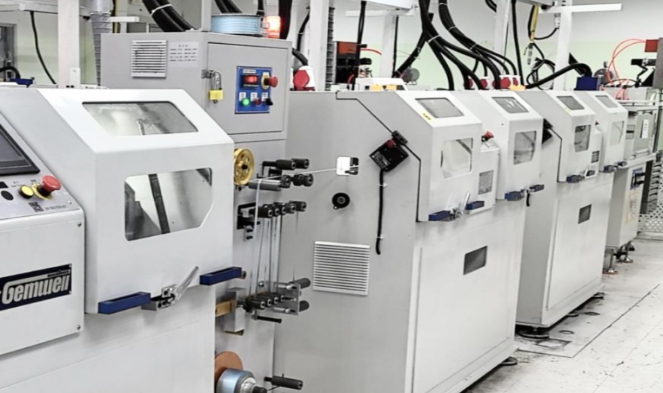

Ini dimulai dengan batang tembaga, ditarik ke bawah melalui mesin wire drawing ke target pengukur AWG. Kawat yang ditarik kemudian melewati ekstruder kawat dan kabel, di mana isolasi termoplastik diterapkan. Dalam ekstruder sekrup tunggal — jenis yang paling umum dalam pembuatan kabel — senyawa insulasi dimasukkan dalam bentuk pelet ke dalam tong yang dipanaskan, dicairkan, dan dipaksa melalui cetakan crosshead yang melapisi kawat saat bergerak melaluinya. Kecepatan saluran untuk kawat ukuran halus seperti 28 AWG biasanya berjalan pada 100–600 meter per menit , dengan profil suhu ekstruder dan kecepatan sekrup dikontrol dengan cermat untuk menjaga ketebalan insulasi yang konsisten.

Setelah ekstrusi, konduktor berinsulasi dirakit — diletakkan rata untuk konstruksi kabel datar atau dipilin berpasangan untuk konstruksi kabel bundar. Konfigurasi pasangan terpilin mengikuti laju putaran tertentu (putaran per satuan panjang) untuk mengontrol impedansi diferensial. Konduktor yang dirakit kemudian dapat dilewatkan melalui kawat kedua dan ekstruder kabel untuk menerapkan jaket luar secara keseluruhan.

Pengakhiran konektor mengikuti: ujung kabel dipotong memanjang, dikupas, dan dikerutkan atau dicetak berlebih dengan rumah konektor plastik SATA. Seluruh rakitan kemudian diuji kontinuitasnya, arus pendeknya, dan dalam beberapa kasus karakteristik impedansi frekuensi tinggi menggunakan peralatan reflektometri domain waktu (TDR).

Keseluruhan proses ini – mulai dari jalur ekstruder kawat dan kabel hingga kabel jadi – sebagian besar dilakukan di fasilitas di Tiongkok, Taiwan, dan semakin banyak di Vietnam dan India. Perbedaan antara kabel $2 dan kabel $7 biasanya terletak pada langkah-langkah kontrol kualitas yang dilakukan dan seberapa ketat proses ekstruder kawat dan kabel dipantau selama produksi.
