Cara Membuat Kabel Ethernet: Panduan Langkah demi Langkah

Membuat kabel Ethernet sendiri sangatlah mudah setelah SEBUAHnda memahami urutan pengkabelan, alat yang tepat, dan standar kabel yang Anda perlukan. Seluruh proses memakan waktu kurang dari 10 menit per kabel setelah bahannya siap. Anda mengeriting konektor RJ45 ke setiap ujung kabel pasangan terpilin, mengikuti standar pengkabelan T568A atau T568B, lalu memverifikasi sambungan dengan penguji kabel. Itulah jawaban singkatnya. Sisa dari panduan ini membahas lebih dalam setiap langkah, setiap variabel, dan setiap kesalahan yang patut dihindari.

Baik Anda menjalankan laboratorium rumah, memasang kabel di kantor, atau mengganti kabel patch yang rusak, membuat kabel Ethernet Anda sendiri memberi Anda kontrol panjang yang tepat, kemampuan untuk memilih bahan berkualitas lebih tinggi, dan pemahaman nyata tentang apa yang ada di dalam kabel yang Anda percayai dengan jaringan Anda.

Apa yang Sebenarnya Ada di Dalam Kabel Ethernet

Sebelum Anda melakukan crimping apa pun, ada baiknya Anda mengetahui apa yang sedang Anda kerjakan. Kabel Ethernet standar berisi empat pasang kawat tembaga yang dipilin — total delapan konduktor . Pemutaran itu disengaja. Setiap pasangan dipelintir dengan kecepatan yang sedikit berbeda untuk menghilangkan interferensi elektromagnetik (EMI) dari pasangan tetangga, sebuah properti yang disebut pembatalan crosstalk.

Selubung luar kabel — bagian yang Anda lihat dan pegang — biasanya terbuat dari PVC atau senyawa low-smoke zero-halogen (LSZH). Jaket ini diproduksi dengan panjang kontinyu menggunakan a ekstruder kawat dan kabel , mesin yang melelehkan bahan insulasi dan memaksanya mengelilingi konduktor tembaga saat melewati cetakan. Keseragaman dan ketebalan jaket ekstrusi ini secara langsung mempengaruhi fleksibilitas kabel, ketahanannya terhadap suhu ekstrem, dan kemampuannya memenuhi peringkat keselamatan kebakaran seperti CM, CMR, atau CMP.

Di dalam jaket, masing-masing konduktor juga dilapisi dengan lapisan tipis insulasi plastik berwarna — sekali lagi diaplikasikan dengan a ekstruder kawat dan kabel selama manufaktur. Kode warna itulah yang memungkinkan Anda mengikuti diagram pengkabelan T568A dan T568B secara akurat saat Anda memutuskan kabel dengan tangan.

Kategori Kabel Ethernet dan Spesifikasinya

Untuk sebagian besar proyek kabel Ethernet DIY, Cat6 adalah sweet spot praktis . Ini tersedia secara luas, menangani kecepatan gigabit pada lari 100 meter penuh, mendukung 10 Gbps pada jarak yang lebih pendek, dan harganya hanya sedikit lebih mahal daripada Cat5e. Cat6A layak dipertimbangkan jika Anda melakukan pemasangan dinding permanen dan menginginkan pemeriksaan di masa depan pada 10 Gbps pada jarak 100 meter penuh.

Alat dan Bahan yang Anda Butuhkan Sebelum Memulai

Jalan pintas pada alat adalah tempat dimulainya sebagian besar kabel Ethernet yang gagal. Kerutan yang buruk tidak terlihat oleh mata tetapi merusak integritas sinyal. Inilah semua yang Anda perlukan untuk melakukan pekerjaan dengan benar:

Alat Penting

• Alat pengeriting – Ini adalah alat yang paling penting. Crimper ratcheting berkualitas (seperti yang dibuat oleh Platinum Tools atau Klein Tools) menerapkan tekanan yang merata dan konsisten pada kedelapan pin secara bersamaan. Crimper non-ratcheting yang murah adalah penyebab nomor satu dari koneksi yang terputus-putus.
• Pengupas kabel — Pengupas kabel khusus menggores jaket luar tanpa merusak insulasi konduktor di dalamnya. Anda dapat menggunakan pisau utilitas dalam keadaan darurat, tetapi insulasi bagian dalam yang robek menyebabkan korsleting dan penurunan sinyal.
• Gunting atau gunting kawat yang dipotong rata — Untuk memotong konduktor hingga panjangnya sebelum dimasukkan ke dalam konektor RJ45.
• Penguji kabel — Tidak dapat dinegosiasikan jika Anda membuat lebih dari satu kabel. Penguji kontinuitas dasar berharga di bawah $20 dan memastikan bahwa kedelapan pin terhubung dengan benar di kedua ujungnya.
• Penggaris atau pita pengukur — Untuk mengukur panjang kabel secara akurat dan untuk memastikan bahwa Anda telah melepaskan pilinan tidak lebih dari jumlah konduktor yang disarankan pada setiap ujungnya.

Bahan

• Kumparan massal kabel Ethernet — Beli dengan ukuran satu kaki atau dalam gulungan 250 kaki, 500 kaki, atau 1.000 kaki tergantung pada cakupan proyek Anda. Jaket kabel, diproduksi melalui a ekstruder kabel selama pembuatan, harus ditandai dengan peringkat kategorinya, pengukur konduktor (biasanya 23 AWG untuk Cat6), dan daftar keselamatan apa pun yang berlaku (CMR untuk riser, CMP untuk ruang pleno).
• Konektor RJ45 — Beli konektor yang sesuai dengan kategori kabel Anda. Kabel Cat6 dengan konduktor berdiameter lebih besar dan spline internal memerlukan konektor berperingkat Cat6 dengan saluran konduktor lebih lebar. Penggunaan konektor Cat5e pada kabel Cat6 menyebabkan pemasangan yang buruk dan crimping yang gagal.
• Sepatu bot pelepas ketegangan (opsional) — Selongsong plastik ini meluncur di atas kabel sebelum dikeriting dan dipasang pada konektor RJ45 untuk melindungi sambungan dari pembengkokan berulang kali.
• Label atau spidol kabel — Beri label pada kedua ujung setiap kabel yang Anda buat. Ini menghemat berjam-jam pemecahan masalah nantinya.

Memahami Standar Pengkabelan T568A vs T568B

Di sinilah orang menjadi bingung, jadi mari kita selesaikan secara langsung. Ada dua standar pengkabelan yang diterima untuk kabel Ethernet: T568A dan T568B , ditentukan oleh standar TIA/EIA-568. Perbedaannya hanya pada susunan pasangan oranye dan hijau (pin 1, 2, 3, dan 6). Keduanya berfungsi dengan baik untuk gigabit Ethernet. Pilihan hanya penting untuk konsistensi dalam satu instalasi.

T568B adalah standar yang lebih umum digunakan di Amerika Serikat , khususnya di lingkungan komersial dan perusahaan. T568A lebih disukai dalam instalasi pemerintah (ditentukan dalam beberapa standar jaringan pemerintah federal AS) dan secara teknis merupakan standar yang disukai oleh TIA untuk instalasi baru. Dalam praktiknya, selama Anda menggunakan standar yang sama pada kedua ujung kabel straight-through, itu akan berhasil.

Sematkan-Out T568B (Kiri ke Kanan, Tab Menghadap ke Bawah)

Kabel Lurus vs Kabel Crossover

A kabel lurus menggunakan standar kabel yang sama (T568A atau T568B) di kedua ujungnya. Inilah yang Anda lakukan di hampir setiap situasi: menghubungkan komputer ke switch, switch ke router, jack dinding ke panel patch. SEBUAH kabel silang menggunakan T568A di satu ujung dan T568B di sisi lain, menukar pasangan pengirim dan penerima. Kabel crossover secara historis diperlukan untuk menghubungkan dua komputer secara langsung tanpa saklar. Saat ini, hampir semua kartu antarmuka jaringan (NIC) dan sakelar modern mendukung Auto-MDI/MDIX, yang secara otomatis mendeteksi dan mengoreksi jenis kabel, sehingga sebagian besar kabel crossover sudah ketinggalan zaman. Namun, mengetahui perbedaannya akan mencegah kebingungan ketika Anda menemukan kabel crossover lama dalam instalasi lama.

Langkah-demi-Langkah: Cara Membuat Kabel Ethernet

Ikuti langkah-langkah ini dengan hati-hati. Perbedaan antara kabel yang bekerja pada kecepatan gigabit dan kabel yang gagal pada 100 Mbps — atau tidak terhubung sama sekali — sering kali terletak pada milimeter konduktor yang terbuka atau sudut kabel tunggal.

Langkah 1: Potong Kabel Menjadi Panjang

Ukur jarak yang perlu Anda tempuh dan potong kabel Anda. Tambahkan setidaknya 6 hingga 12 inci panjang ekstra untuk memperhitungkan terminasi di setiap ujung dan memberi Anda kelonggaran untuk terminasi ulang di masa mendatang jika konektor gagal. Panjang maksimum untuk satu segmen kabel Ethernet adalah 100 meter (328 kaki) untuk Cat5e hingga Cat6A. Melebihi jumlah ini menyebabkan redaman sinyal dan koneksi tidak dapat diandalkan.

Jika Anda menggunakan sepatu bot pelepas regangan, geser salah satunya ke kabel sekarang — sebelum Anda memasang konektor — karena Anda tidak dapat menambahkannya setelahnya.

Langkah 2: Lepaskan Jaket Luar

Gunakan pengupas kabel Anda untuk mencetak dan melepaskan kira-kira Jaket luar sepanjang 1 hingga 1,5 inci (25 hingga 38 mm). dari setiap ujungnya. Skor dengan lembut — Anda memotong bahan jaket PVC atau LSZH yang diaplikasikan dengan ekstruder kawat dan kabel dengan ketebalan terkontrol, dan tidak memerlukan banyak tekanan. Memutar pengupas di sekitar kabel satu atau dua kali sudah cukup. Tarik bagian jaket yang diberi skor untuk memperlihatkan empat pasangan bengkok di dalamnya.

Periksa konduktornya. Jika ada insulasi berwarna pada kawat yang sobek atau terpotong, potong kembali kabelnya dan mulai langkah ini lagi. Insulator yang robek menyebabkan korsleting antara konduktor yang berdekatan di bawah sinyal frekuensi tinggi Ethernet modern.

Beberapa kabel Cat6 memiliki spline plastik berbentuk silang (juga disebut pemisah atau pengisi X) di sepanjang kabel untuk menjaga pasangan tetap terpisah secara fisik dan mengurangi crosstalk. Jika milik Anda memilikinya, potonglah hingga rata dengan potongan jaket menggunakan potongan yang rata.

Langkah 3: Lepaskan dan Atur Pasangannya

Lepaskan keempat pasang dengan hati-hati dan luruskan masing-masing konduktor. Untuk T568B, susun dari kiri ke kanan dengan urutan sebagai berikut: oranye/putih, oranye, hijau/putih, biru, biru/putih, hijau, coklat/putih, coklat.

Ini adalah langkah yang paling sering membuat pemula tersandung. Luangkan waktu Anda di sini. Letakkan kabel rata di tangan Anda dan periksa urutannya dua kali sebelum melanjutkan. Satu kabel yang dialihkan berarti kabel tidak akan berfungsi — atau lebih buruk lagi, kabel akan berfungsi sebentar-sebentar, sehingga lebih sulit untuk didiagnosis.

Jangan melepaskan konduktor lebih dari yang diperlukan. Standar TIA/EIA-568 menetapkan panjang maksimum yang tidak dipilin sebesar 13 mm (sekitar setengah inci) untuk Cat6. Pelepasan yang berlebihan akan menurunkan kinerja crosstalk kabel dan dapat menyebabkan kegagalan pengujian sertifikasi meskipun kabel terhubung pada kecepatan gigabit selama pengujian dasar.

Langkah 4: Pangkas Konduktor hingga Panjangnya Merata

Pegang kedelapan konduktor dengan rata dan rata di tangan Anda, pertahankan urutan kiri-ke-kanan yang benar. Dengan menggunakan potongan potongan rata, potong semuanya dengan panjang yang sama — secara kasar 12 hingga 14 mm (sekitar setengah inci) dari mana jaket luar berakhir. Tujuannya adalah agar seluruh delapan kabel terpotong rata dan rata. Panjang yang tidak rata berarti beberapa konduktor tidak dapat mencapai pin pada konektor RJ45, sehingga mengakibatkan sirkuit terbuka pada pin tersebut.

Langkah 5: Masukkan Konduktor ke dalam Konektor RJ45

Pegang konektor RJ45 dengan tab menghadap ke bawah dan ujung terbuka menghadap Anda. Geser delapan konduktor ke dalam delapan saluran konektor, pertahankan urutannya. Dorong mereka dengan kuat hingga masuk — setiap konduktor harus menyentuh dinding depan konektor agar pin crimping dapat melakukan kontak dengan benar.

Sebelum Anda melakukan crimping, lihat bagian depan konektor (ujung tempat pin berada). Anda akan melihat warna yang berbeda pada setiap posisi pin, dan jaket harus terlihat di dalam bagian belakang konektor. Jika jaket tidak berada di dalam konektor, pelepas tegangan mekanis tidak akan terpasang dengan benar, dan kabel akan rapuh pada sambungan tersebut.

Gunakan konektor RJ45 passthrough jika Anda sedang belajar — konektor ini memiliki bukaan di bagian depan yang memungkinkan Anda mendorong konduktor sepenuhnya dan kemudian memotong kelebihannya setelah melakukan crimping. Mereka lebih mudah dimuat dengan benar dan memberikan hasil yang lebih konsisten untuk pemula.

Langkah 6: Kencangkan Konektor

Masukkan konektor RJ45 yang sudah dimuat ke dalam cetakan yang cocok pada alat crimping Anda. Remas pegangannya dengan kuat dan penuh. Crimper ratcheting akan berbunyi klik dan terlepas ketika tekanan yang cukup telah diberikan. Crimper non-ratcheting mengharuskan Anda menilai tekanan berdasarkan perasaan — menekan cukup keras sehingga kedelapan pin didorong sepenuhnya ke dalam isolasi konduktor dan tab pelepas regangan ditekan sepenuhnya ke jaket kabel.

Jika Anda menggunakan konektor passthrough, rapikan kelebihan konduktor yang menonjol dari depan dengan potongan yang rata. Bagian muka yang terpotong harus rata dengan bagian depan konektor.

Ulangi semua langkah untuk ujung kabel lainnya. Untuk kabel straight-through, gunakan standar pengkabelan yang sama (T568B atau T568A) di kedua ujungnya.

Langkah 7: Uji Kabel

Colokkan kedua ujung kabel yang sudah jadi ke dalam penguji kabel. Penguji mengirimkan sinyal melalui masing-masing delapan pin secara berurutan dan memastikan bahwa setiap pin di satu ujung terhubung ke pin yang sesuai di ujung lainnya, dan tidak ada pin yang mengalami korsleting. Hasil kelulusan pada penguji kontinuitas dasar berarti:

• Kedelapan konduktor terhubung dengan benar (tidak terbuka)
• Tidak ada konduktor yang dilintasi atau ditukar
• Tidak ada konduktor yang dihubung pendek satu sama lain

Penguji kontinuitas dasar tidak memverifikasi karakteristik kinerja seperti atenuasi, return loss, atau near-end crosstalk (NEXT). Untuk instalasi infrastruktur penting, lembaga sertifikasi kabel profesional (seperti yang dibuat oleh Fluke Networks) melakukan uji sertifikasi TIA-568 penuh. Perangkat ini berharga beberapa ribu dolar dan biasanya disewa atau dimiliki oleh pemasang jaringan profesional.

Bagaimana Pembuatan Kabel Mempengaruhi Kabel yang Anda Beli dan Gunakan

Saat Anda membeli gulungan kabel Cat6 atau Cat6A, kualitas kabel tersebut sangat ditentukan oleh cara pembuatannya — khususnya oleh presisi dan kondisi kabel. ekstruder kawat dan kabel digunakan untuk menerapkan insulasi pada konduktor, dan peralatan yang digunakan untuk mengontrol lilitan setiap pasangan.

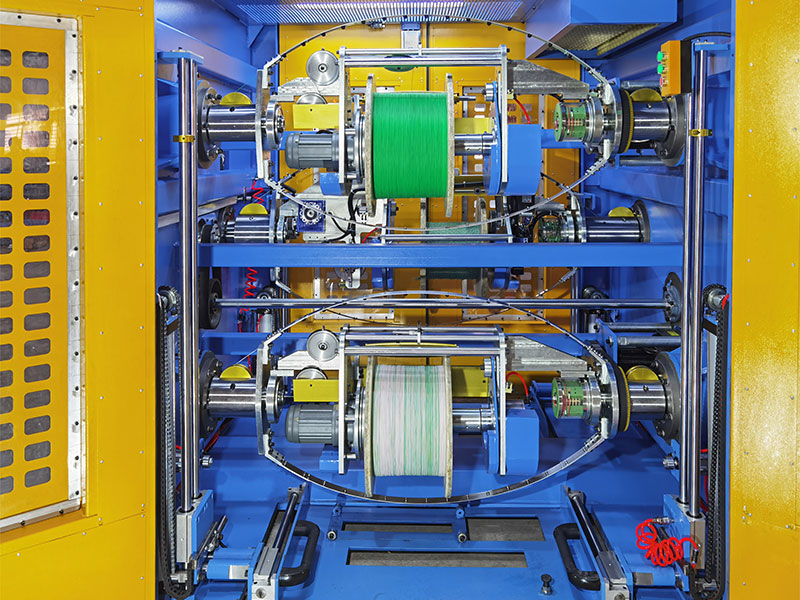

Ekstruder kawat dan kabel bekerja dengan melelehkan senyawa insulasi termoplastik (bahan PVC, polietilen, atau LSZH) dan memaksanya melewati cetakan crosshead di sekitar konduktor yang bergerak. Extruder mengontrol ketebalan dan konsentrisitas lapisan insulasi dengan toleransi yang sangat ketat. Untuk konduktor kabel Ethernet, ketebalan isolasi secara langsung mempengaruhi konstanta dielektrik kabel, yang menentukan kecepatan dan impedansi propagasi sinyal. Kabel Cat6 harus mempertahankan impedansi karakteristik 100 ohm ±15% di seluruh rentang frekuensinya — spesifikasi yang bergantung sepenuhnya pada geometri insulasi yang konsisten dari ekstruder kabel.

Inilah sebabnya mengapa ada perbedaan yang berarti antara kabel bermerek premium dan kabel murah tanpa nama yang dibeli dari pemasok yang tidak terverifikasi. Kabel yang dibuat dengan alat pengekstrusi yang tidak dirawat dengan baik atau berpresisi rendah mungkin memiliki ketebalan insulasi yang tidak konsisten, konduktor yang tidak berada di tengah (konsentrisitas yang buruk), atau ketebalan dinding selubung yang bervariasi — semuanya dapat menyebabkan kabel gagal memenuhi standar kinerja meskipun kabel tersebut lolos uji kontinuitas dasar. Kabel yang tampak berfungsi pada kecepatan 100 Mbps mungkin gagal mempertahankan 1 Gbps atau 10 Gbps secara andal karena ketidakkonsistenan manufaktur ini.

Selain itu, beberapa produsen kabel murah mengganti konduktor aluminium berlapis tembaga (CCA) dengan tembaga padat. CCA punya sekitar 60% konduktivitas tembaga murni , resistansi lebih tinggi, dan kinerja jauh lebih buruk pada aplikasi Power over Ethernet (PoE) yang mengharuskan kabel membawa data dan daya listrik. Selalu verifikasi bahwa kabel yang Anda beli bertanda "BC" (tembaga telanjang) dan bukan "CCA" jika kinerja dan kompatibilitas PoE penting.

Kabel Inti Padat vs Kabel Konduktor Terdampar: Mana yang Digunakan

Kabel Ethernet tersedia dalam dua konstruksi konduktor: padat dan terdampar. Perbedaan ini lebih penting daripada yang disadari kebanyakan orang.

Kabel Konduktor Padat

Masing-masing dari delapan konduktor biasanya berupa kawat tembaga tunggal 23 AWG untuk Cat6 . Kabel konduktor padat dirancang untuk instalasi permanen: menembus dinding, langit-langit, saluran, dan antara panel tempel dan jack keystone. Ia memiliki kinerja listrik yang unggul pada frekuensi tinggi (atenuasi lebih rendah, karakteristik crosstalk lebih baik), namun lebih kaku dan lebih rentan terhadap kelelahan konduktor jika ditekuk berulang kali. Kabel konduktor padat tidak boleh digunakan dalam aplikasi di mana kabel sering dipindahkan, digulung, atau ditekuk pada konektornya.

Kabel Konduktor Terdampar

Setiap konduktor terdiri dari beberapa helai tembaga tipis yang digabungkan menjadi satu, biasanya 7 helai per konduktor. Kabel terdampar lebih lembut, lebih fleksibel, dan tahan terhadap pembengkokan berulang kali tanpa putus — menjadikannya pilihan yang tepat untuk kabel patch: kabel pendek antara soket dinding dan komputer, atau antara port panel patch dan port switch. Kabel terdampar memiliki resistansi per satuan panjang yang sedikit lebih tinggi dibandingkan kabel padat, namun pada panjang kabel patch (biasanya di bawah 5 meter), perbedaan ini dapat diabaikan.

Untuk kabel Ethernet DIY yang digunakan sebagai kabel patch, gunakan kabel konduktor terdampar. Untuk pemasangan kabel terstruktur permanen di dalam dinding, gunakan kabel konduktor padat.

Kabel Terlindung vs Tidak Terlindung: Saat Pentingnya Pelindung

Kebanyakan kabel Ethernet yang digunakan di rumah dan kantor adalah UTP — Unshielded Twisted Pair. Konstruksi twisted pair saja memberikan penolakan kebisingan yang memadai untuk sebagian besar lingkungan. Kabel berpelindung menambahkan satu atau lebih lapisan pelindung logam — foil, jalinan, atau keduanya — di sekeliling pasangan atau di sekeliling keseluruhan bundel kabel.

Kabel berpelindung memerlukan konektor RJ45 berpelindung, dan pelindung harus disambungkan ke ground yang sesuai di salah satu ujungnya (biasanya pada panel patch atau sakelar). Pelindung yang tidak diarde dengan benar justru dapat menimbulkan kebisingan, bukan menghilangkannya — sebuah fenomena yang disebut ground loop. Untuk penggunaan di rumah dan kantor standar, Kabel UTP dengan pemasangan yang tepat sudah cukup untuk semua aplikasi gigabit dan 10-gigabit modern.

Kesalahan Umum dan Cara Memperbaikinya

Sebagian besar kabel Ethernet DIY yang gagal disebabkan oleh serangkaian kesalahan kecil yang berulang. Mengetahuinya terlebih dahulu akan menghemat waktu dan bahan yang terbuang.

Kabel Rusak

Kesalahan paling umum. Pasangan yang dialihkan berarti penguji kabel menunjukkan kesalahan "terbalik" atau "pasangan terpisah". Pasangan terpisah sangat berbahaya: kabel mungkin terhubung pada kecepatan rendah namun gagal saat dibebani pada gigabit karena pasangan tidak cocok dengan benar. Selalu periksa kembali urutan kabel sebelum melakukan crimping. Tidak ada perbaikan selain memotong konektor dan mengakhirinya kembali.

Konduktor Tidak Mencapai Bagian Depan Konektor

Jika konduktor tidak mencapai dinding depan rumah RJ45, pin crimping tidak akan menembus insulasi dan bersentuhan dengan tembaga. Hasilnya adalah rangkaian terbuka pada pin tersebut. Periksa bagian depan konektor dengan pencahayaan yang baik sebelum melakukan crimping — Anda akan melihat setiap warna konduktor pada slot pin yang sesuai. Jika tidak, dorong kembali kabel dan periksa apakah ada konduktor yang lebih pendek atau bengkok ke belakang.

Jaket Tidak Di Dalam Konektor

Jaket luar harus memanjang ke bagian belakang konektor RJ45 sehingga tab pelepas regangan dapat mencengkeramnya selama crimping. Jika Anda melepaskan terlalu banyak jaket, konduktor akan menempel pada pin konektor tetapi jaket akan mengambang bebas, menciptakan titik lemah secara mekanis yang akan rusak ketika kabel ditarik atau ditekuk. Potong kembali kabelnya, kupas kembali dengan lebih sedikit pelepasan jaket, dan akhiri kembali.

Tekanan Crimp Tidak Memadai

Crimp yang terlihat lengkap namun tidak ditekan sepenuhnya dapat mengakibatkan koneksi terputus-putus yang sangat sulit didiagnosis — kabel melewati penguji dasar pada suatu saat dan gagal pada beban jaringan pada saat berikutnya. Gunakan crimper ratcheting berkualitas yang menjamin kompresi penuh sebelum dilepaskan. Jika Anda menggunakan alat non-ratcheting dan ragu-ragu, tekan lagi dengan kuat.

Pelepasan Pasangan yang Berlebihan

Melepaskan konduktor lebih dari 13 mm pada titik terminasi akan menurunkan kinerja crosstalk. Hal ini tidak akan menyebabkan kabel gagal dalam uji kontinuitas, namun akan menyebabkan kabel gagal dalam sertifikasi kinerja Kategori 6. Untuk penggunaan di rumah, dampaknya mungkin tidak terlihat, namun dalam lingkungan panel patch dengan kepadatan tinggi atau kabel yang panjang, pelepasan yang berlebihan dapat menjadi perbedaan antara pengoperasian 1 Gbps yang andal dan kesalahan yang sering terjadi.

Kabel Ethernet Luar Ruangan dan Khusus

Kabel Ethernet dalam ruangan standar tidak cocok untuk penggunaan di luar ruangan atau penguburan langsung. Jaket PVC yang digunakan pada kabel dalam ruangan menyerap kelembapan seiring waktu dan terdegradasi dalam sinar UV. Untuk lari di luar ruangan — antara rumah dan garasi terpisah, misalnya — Anda memerlukan kabel yang dirancang khusus untuk paparan di luar ruangan.

Kabel Ethernet dengan rating luar ruangan menggunakan senyawa jaket yang distabilkan UV, biasanya polietilen hitam atau campuran PVC tahan UV, diaplikasikan melalui ekstruder kawat dan kabel yang diformulasikan untuk ketahanan terhadap lingkungan. Beberapa kabel luar ruangan juga menyertakan gel pemblokir air atau senyawa penggenangan di sekitar pasangannya untuk mencegah migrasi kelembapan ke inti kabel.

Kabel penguburan langsung melangkah lebih jauh: dirancang untuk dikubur di dalam tanah tanpa saluran. Biasanya memiliki jaket yang lebih tebal, inti berisi gel, dan terkadang lapisan pelindung tambahan (baja atau aluminium) untuk melindungi dari kerusakan mekanis akibat batu atau hewan pengerat. Jaket luar pada kabel lapis baja diproduksi dalam dua lapisan oleh ekstruder kabel — lapisan alas dalam di atas pelindung dan lapisan pelindung luar — membuatnya jauh lebih tahan lama dibandingkan kabel standar.

Untuk instalasi udara (berjalan antar gedung melalui kabel yang digantung di antara tiang), Anda memerlukannya kabel Ethernet mandiri , yang mencakup kawat pembawa pesan baja yang diintegrasikan ke dalam jaket atau dibundel di samping kabel. Kawat pembawa pesan ini menahan tegangan mekanis bentang, melindungi konduktor Ethernet dari peregangan.

Saat mengakhiri kabel luar ruangan atau kabel penguburan langsung dengan konektor RJ45 di titik transisi (misalnya, di mana kabel memasuki gedung), gunakan kotak sambungan tahan cuaca atau kit sambungan berisi gel yang tersegel dengan baik untuk mencegah masuknya kelembapan pada titik sambungan. Konektor RJ45 sendiri tidak kedap air dan tidak boleh dibiarkan terkena cuaca.

Pertimbangan Power over Ethernet Saat Membuat Kabel Anda Sendiri

Power over Ethernet (PoE) menyalurkan daya listrik DC melalui kabel yang sama yang membawa data jaringan, sehingga menghilangkan kebutuhan akan catu daya terpisah pada perangkat seperti kamera IP, titik akses nirkabel, telepon VoIP, dan sensor IoT. Jika Anda membuat kabel Ethernet yang dapat membawa PoE, ada beberapa faktor tambahan yang perlu dipertimbangkan.

Standar IEEE 802.3bt (PoE ) dapat menghasilkan hingga Daya 90 watt per port di keempat pasangan. Pada tingkat daya ini, resistansi konduktor sangat penting. Pembuangan daya pada kabel (kerugian I²R) menyebabkan kabel menjadi panas, dan kabel yang memanas bersama dengan kabel lain menjadi lebih panas. Standar 802.3bt mencakup pedoman penurunan daya yang menentukan seberapa dekat peringkat jarak maksimum Anda dapat mengoperasikan kabel PoE yang dibundel dengan andal.

Gunakan hanya konduktor tembaga padat untuk aplikasi PoE. Konduktor aluminium berlapis tembaga secara eksplisit tidak direkomendasikan untuk PoE karena resistansinya yang lebih tinggi dan kecenderungannya untuk gagal pada titik crimp di bawah siklus termal yang disebabkan oleh arus PoE. Beberapa injektor PoE diketahui merusak atau menghancurkan kabel CCA seiring berjalannya waktu.

Untuk aplikasi PoE berdaya tinggi, kabel Cat6A lebih disukai dibandingkan Cat6 bukan hanya karena kinerja 10 Gbpsnya namun juga karena ukuran konduktornya yang lebih besar (23 AWG, sama seperti Cat6, namun dengan konsistensi konstruksi yang lebih baik) dan toleransi produksinya yang lebih ketat — termasuk geometri insulasi yang lebih konsisten dari ekstruder kabel selama produksi — menghasilkan resistansi per satuan panjang yang lebih rendah dan lebih dapat diprediksi.

Mengakhiri Jack Dinding dan Panel Patch, Bukan Colokan RJ45

Tidak semua kabel Ethernet memerlukan konektor crimp RJ45. Instalasi kabel terstruktur biasanya mengakhiri jalur kabel permanen ke jack keystone yang dipasang di pelat dinding, atau ke port panel patch 110-punch. Kedua jenis terminasi ini menggunakan alat pelubang (punch-down) dan bukan alat pengeriting (crimper).

Alat pelubang menempatkan dan memotong konduktor menjadi terminal berlubang dalam satu gerakan. Slot tersebut memotong insulasi konduktor dan membuat kontak dengan tembaga telanjang, mirip dengan cara kerja pin IDC (kontak perpindahan insulasi) pada konektor RJ45 selama crimping. Jack keystone diberi label dengan kode warna T568A dan T568B, jadi Anda cukup mengikuti diagram warna yang tercetak pada jack itu sendiri.

Gunakan bilah pelubang 110 yang sesuai dengan kategori kabel yang akan Anda putuskan. Bilah yang aus karena penggunaan atau tipe yang salah dapat menghasilkan terminasi yang buruk sehingga lolos pengujian kontinuitas namun gagal dalam sertifikasi kinerja. Jack keystone Cat6A berkualitas tinggi menggunakan desain berengsel atau tanpa alat yang menjaga putaran pasangan sedekat mungkin dengan titik terminasi, menjaga kinerja crosstalk yang konstruksi kabelnya — dikontrol dengan cermat selama proses ekstruder kawat dan kabel di pabrik — dirancang untuk dicapai.
