Ikhtisar Terperinci dari Lima Struktur Kabel Tembaga Diferensial Berkecepatan Tinggi (Twinax) Arus Utama

Untuk kabel Twinax di server AI, menurunkan Dk efektif insulasi (udara ≈1, FEP≈2.1) adalah kunci untuk mengurangi kehilangan frekuensi tinggi, kemiringan, dan ketidakstabilan impedansi. Lima pendekatan manufaktur berbiaya rendah telah dikembangkan untuk mencapai hal ini.

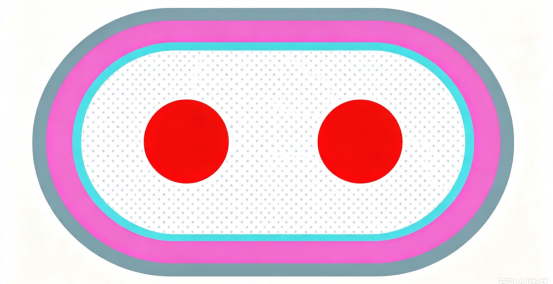

Solusi Konstruksi Rekaman EPTFE

Struktur hierarki
Red ：Konduktor Sinyal (Tembaga Berlapis Perak/Paduan Tembaga)
Abu-abu ：Isolasi Primer FEP Non-Berbusa (Padat) Bagian Dalam
Biru Muda ：Badan Insulasi Pembungkus EPTFE Utama
Biru Tua ： Lapisan Pelindung / Lapisan Pelindung Luar (Cu-Foil, Al-Foil, dan komponen struktural lainnya)
Lingkaran Merah Kecil di Sisi ：Struktur Kawat Pembumian / Pembuangan

1. Prinsip Proses
Pita EPTFE dililitkan ke konduktor di bawah tegangan dan tumpang tindih yang terkendali. Udara yang terperangkap dalam struktur mikroporinya menghasilkan Dk efektif yang rendah yaitu ≈1,4–1,6."

2. Keuntungan Utama
Konstruksi ini menawarkan kerugian dielektrik yang sangat rendah, kerugian penyisipan yang sangat rendah, ketahanan terhadap suhu tinggi, dan Dk efektif yang mendekati udara.

3.Aplikasi
Twinax ultra-cepat 448G/800G, tautan berkecepatan tinggi jarak jauh, dan interkoneksi komputasi kelas atas yang sangat penting bagi IL.

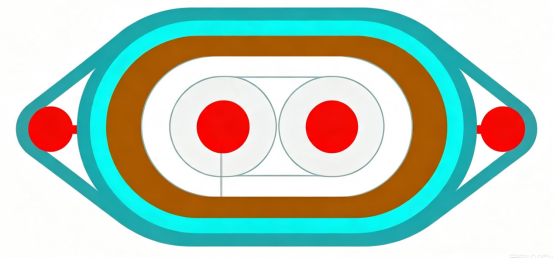

Solusi Ekstrusi FEP Lapisan Ganda

Pelapisan Struktural (dari dalam ke luar)
Dua konduktor sinyal dari tembaga berlapis perak atau paduan tembaga.
Lapisan dalam : Insulasi primer FEP padat, ekstrusi inti tunggal.
Lapisan luar : Jaket berlebih FEP umum, diekstrusi bersama pada kedua konduktor.
Kabel pembumian di kedua sisi rakitan.

1. Prinsip Proses
Ekstrusi dua langkah: FEP padat pertama-tama diekstrusi pada masing-masing konduktor satu per satu, kemudian dua inti berinsulasi ditempatkan berdampingan dan diekstrusi secara berlebihan dengan lapisan FEP luar, membentuk insulasi fluoroplastik padat dua lapis.
2.Keuntungan
Dimensi stabil, ketahanan kimia dan kekuatan mekanik yang sangat baik, proses matang dengan hasil tinggi.
3. Skenario Aplikasi
Kabel berkecepatan tinggi jangkauan menengah/pendek hingga 224G; interkoneksi industri berkecepatan tinggi; tautan diferensial berkecepatan tinggi tujuan umum berbiaya sedang.

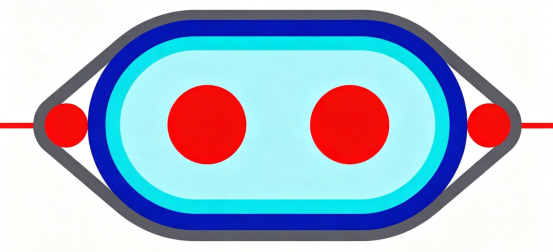

Ekstrusi Bersama Konduktor Kembar (monolitik)

Pelapisan Struktural (dari dalam ke luar):
Dua konduktor sinyal paralel
Dielektrik FEP/PFA padat monolitik yang diekstrusi satu jalur pada kedua konduktor, dengan pita pelindung luar yang tipis.
Kabel grounding diposisikan di kedua sisi

1. Prinsip Proses
Die inti ganda elips yang dirancang khusus memungkinkan ekstrusi lintasan tunggal, menyematkan kedua konduktor dalam dielektrik umum dan mengunci nada tengahnya selama ekstrusi.

2.Keuntungan
Konsistensi jarak konduktor yang ketat menghasilkan kemiringan intra-pasangan yang sangat rendah; langkah proses lebih sedikit dan biaya lebih rendah dibandingkan ekstrusi FEP dua langkah; keseragaman impedansi yang sangat baik.

3. Skenario Aplikasi
Kabel berkecepatan tinggi jangkauan pendek, interkoneksi PCB, tautan bidang belakang, dan tautan miring intra-pasangan rendah.

FEP Berbusa Secara Fisik

Pelapisan Struktural (dari dalam ke luar):
Konduktor sinyal kembar
Isolasi FEP mikroseluler.
Kulit luar FEP padat.

1. Prinsip Proses
Selama ekstrusi, nitrogen bertekanan tinggi disuntikkan ke dalam FEP cair, menciptakan mikrovoid sel tertutup yang mengencerkan dielektrik dengan udara dan menurunkan Dk keseluruhan.

2.Keuntungan
Dk dan atenuasi lebih rendah dibandingkan FEP padat; impedansi terkendali.

3.Aplikasi
Kabel pusat data berkecepatan tinggi 224G–448G untuk jangkauan menengah hingga jauh
interkoneksi.

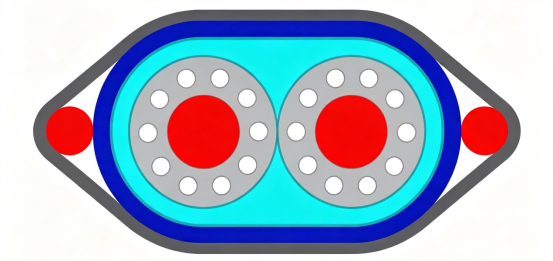

Struktur Lubang Akar Teratai

Pelapisan Struktural (dari dalam ke luar)

Dua konduktor sinyal
Saluran kosong memanjang melingkar di sekitar konduktor (rongga udara terus menerus di sepanjang kabel, seperti lubang akar teratai).
Insulasi FEP padat luar
Kabel pendukung posisi samping

1. Prinsip Proses
Cetakan akar teratai menciptakan saluran udara berkelanjutan (saling berhubungan) untuk Dk rendah, meningkatkan kinerja – berbeda dari rongga sel tertutup FEP berbusa.

2.Keuntungan
Perubahan impedansi lentur lebih sedikit vs. busa fisik dengan kerugian yang sama; biaya lebih rendah; SI HF yang sangat baik; tidak ada peralatan berbusa bertekanan tinggi.

3.Aplikasi
PCIe 6.0, kabel tembaga berkecepatan tinggi generasi berikutnya 448G – solusi baru untuk server komputasi.

Berdayakan lini produksi Anda dengan kemampuan manufaktur kabel berkecepatan tinggi yang sesungguhnya.
Klik tautan di bawah untuk meminta solusi peralatan khusus Anda. ↓

KABEL TEMBAGA KECEPATAN TINGGI TWINAXIAL

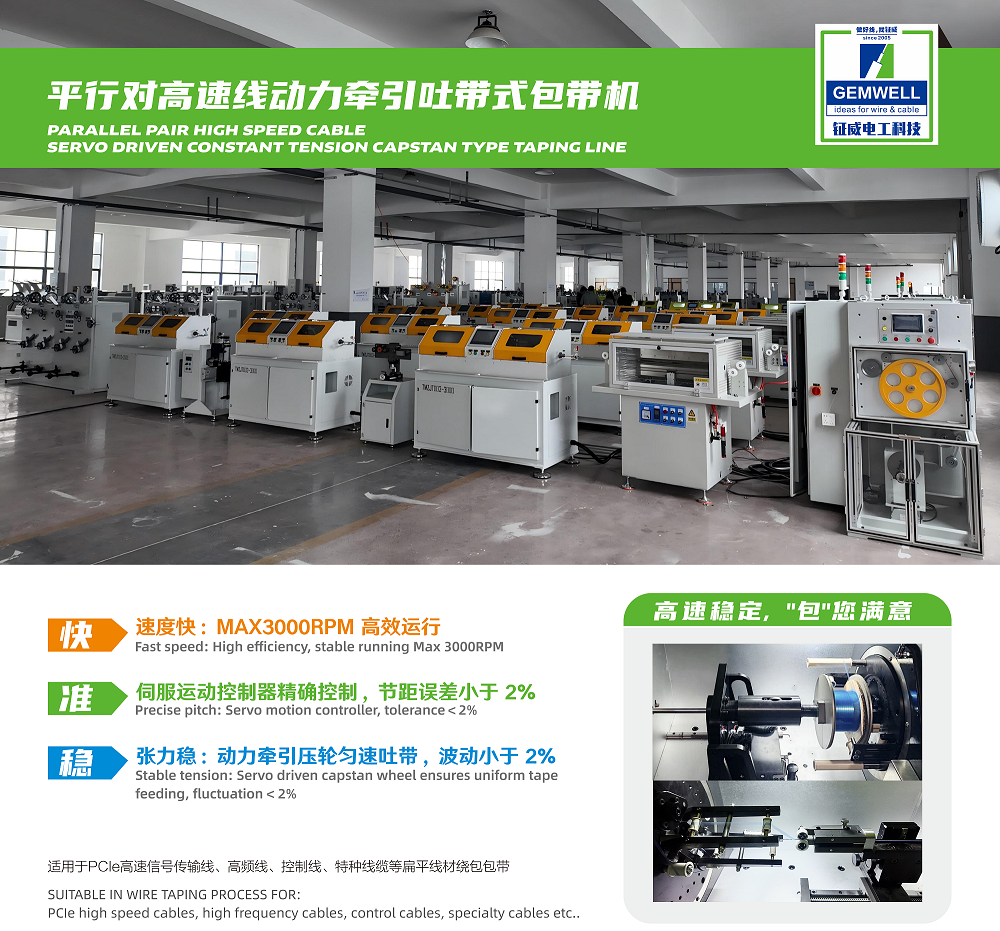

GARIS TAPING KONSTAN YANG DIGERAKKAN SERVO - TIPE CAPSTAN
Mesin pembungkus pita yang dikontrol servo dengan tegangan stabil mendukung foil dan pita PTFE untuk pelindung dan impedansi yang seragam
stabilitas.

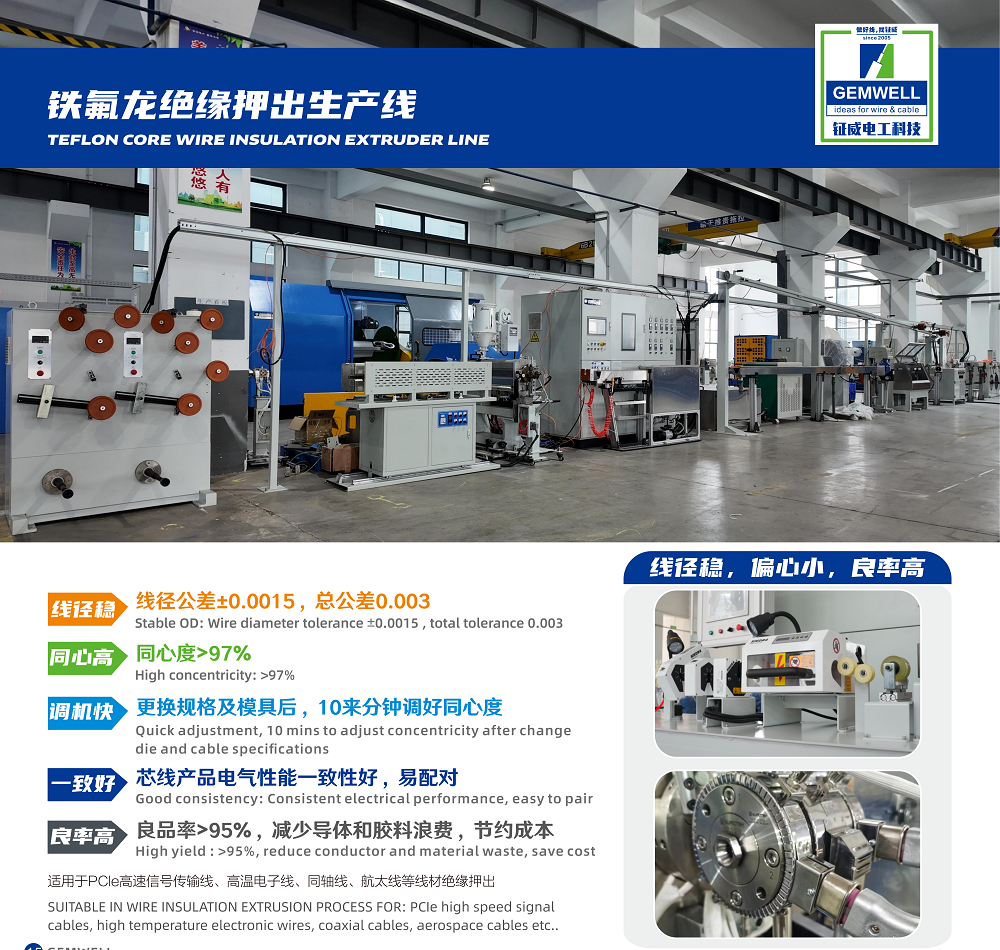

GARIS EXTRUDER ISOLASI KAWAT INTI TEFLON
Insulasi FEP/PFA yang diekstrusi secara presisi mengurangi Dk dan kehilangan frekuensi tinggi, memastikan integritas sinyal.

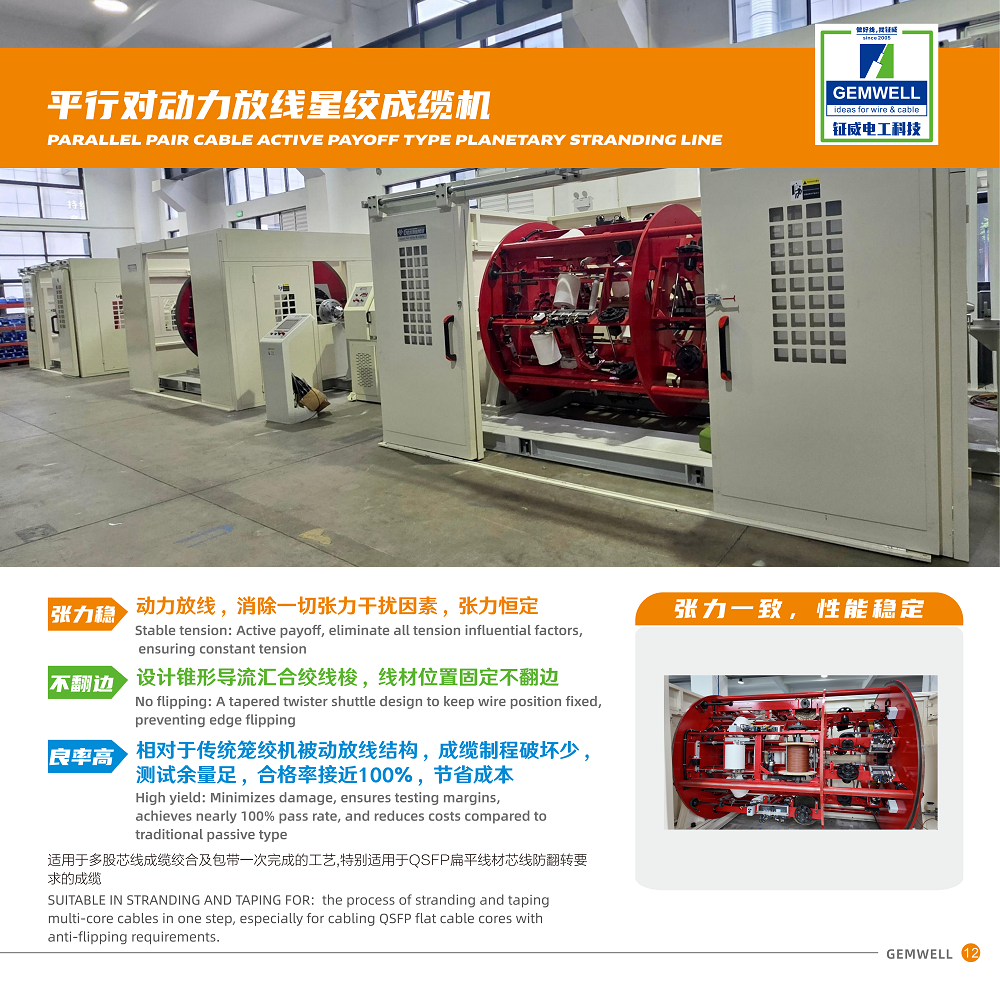

AI KABEL KECEPATAN TINGGI PASANG PARALLEL KABEL AKTIF JENIS PEMBAYARAN PLANETARY STRANDING LINE
